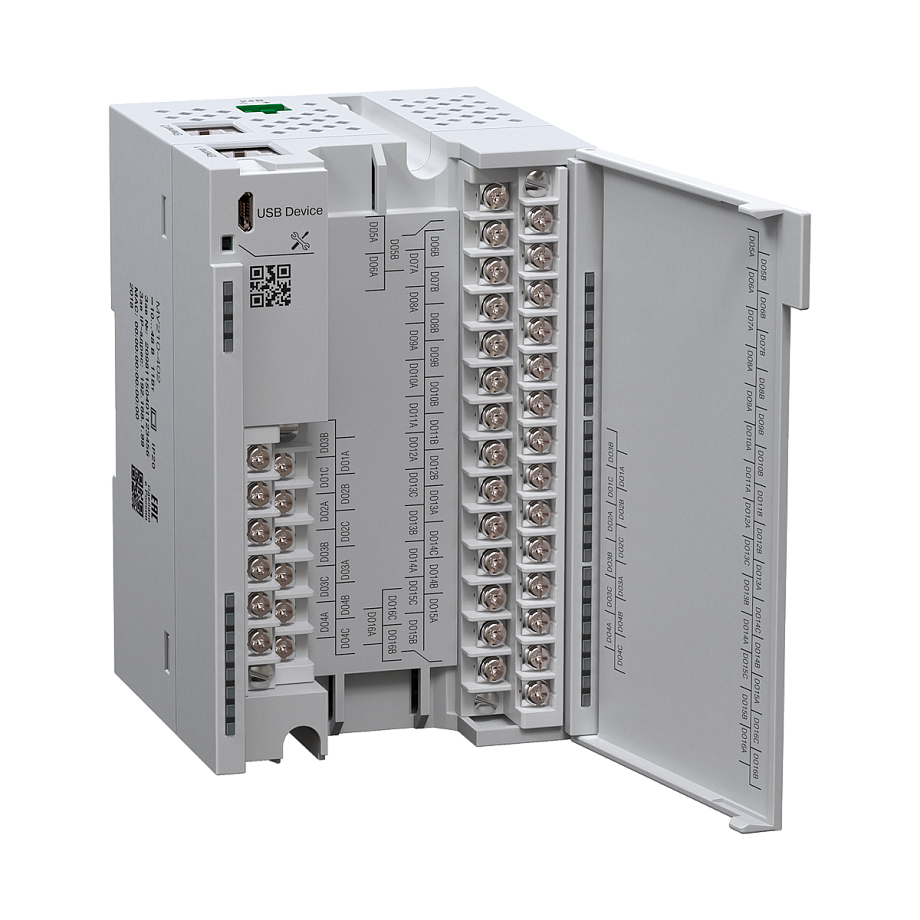

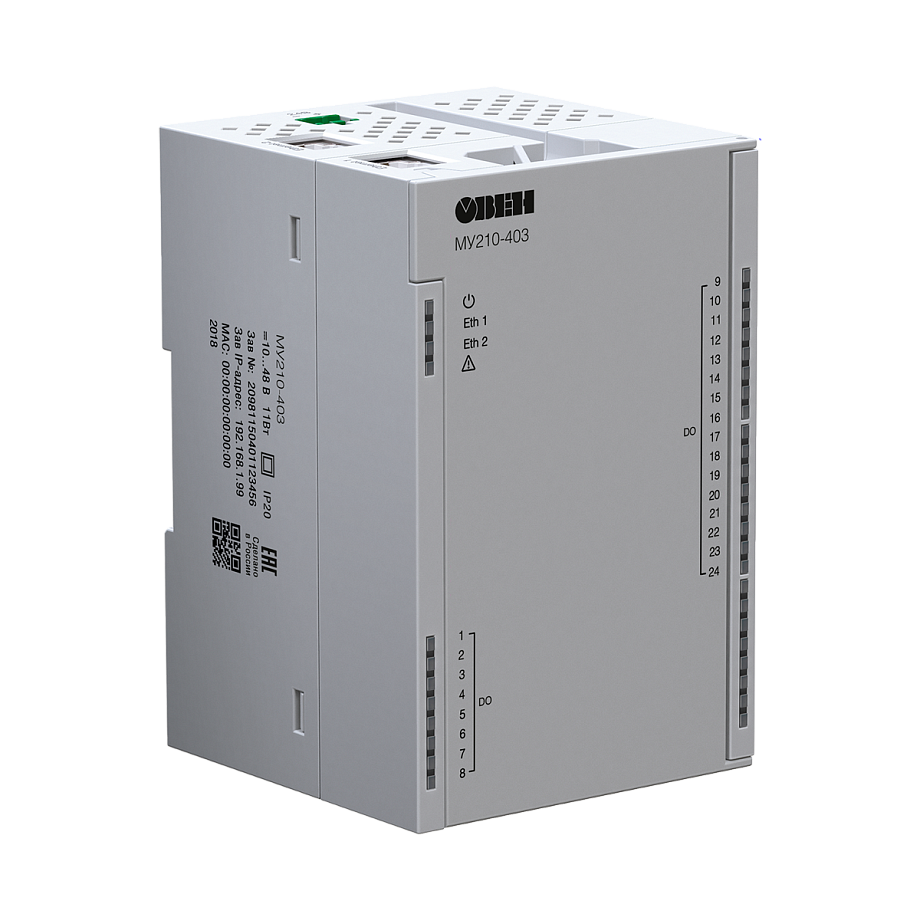

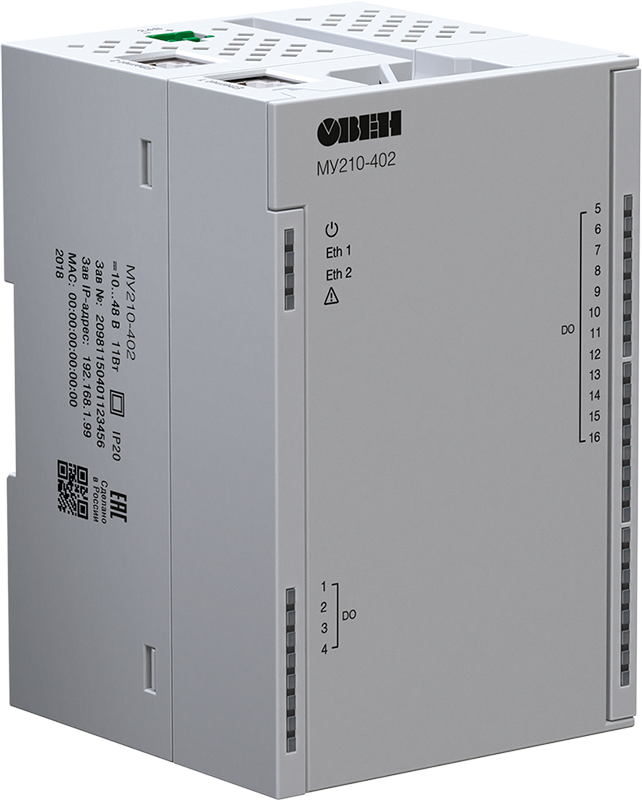

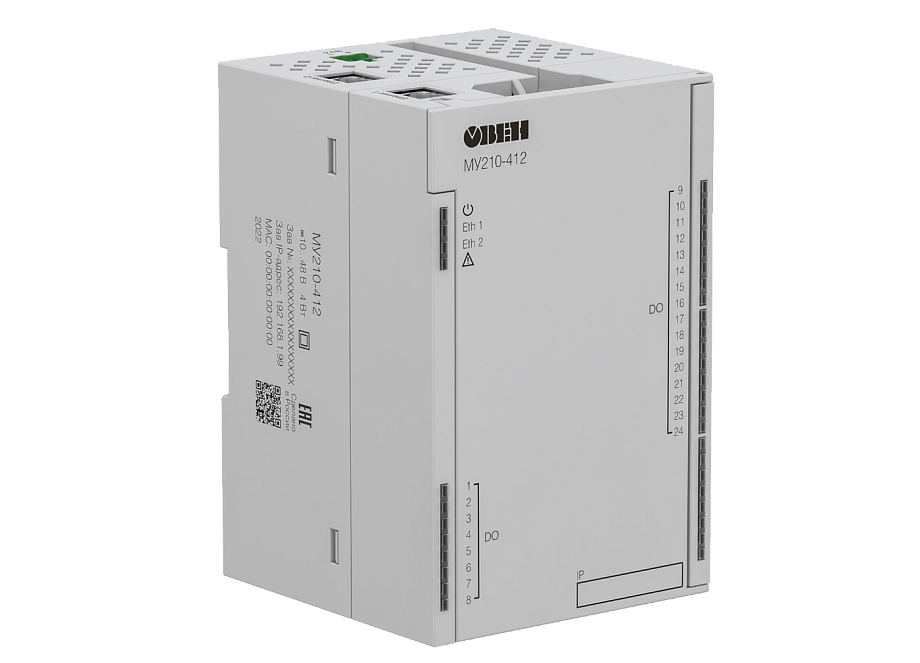

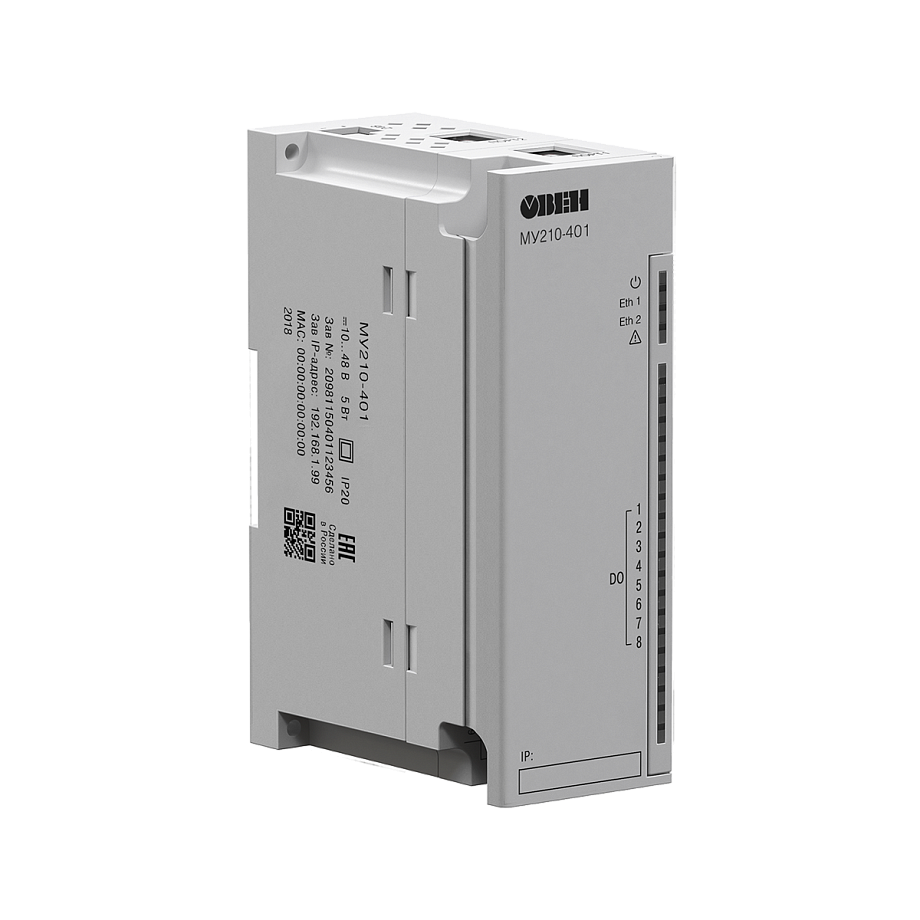

Модуль дискретного вывода с интерфейсом Ethernet ОВЕН МУ210
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением
- Количество выходов: 8, 16 или 24
- Тип дискретных выходов: электромагнитное реле, транзисторный ключ
- Интерфейс: Ethernet
- Монтаж: на DIN-рейку
Модули дискретного вывода (Ethernet) МУ210 для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Особенности:
-
Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
-
Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-412)
-

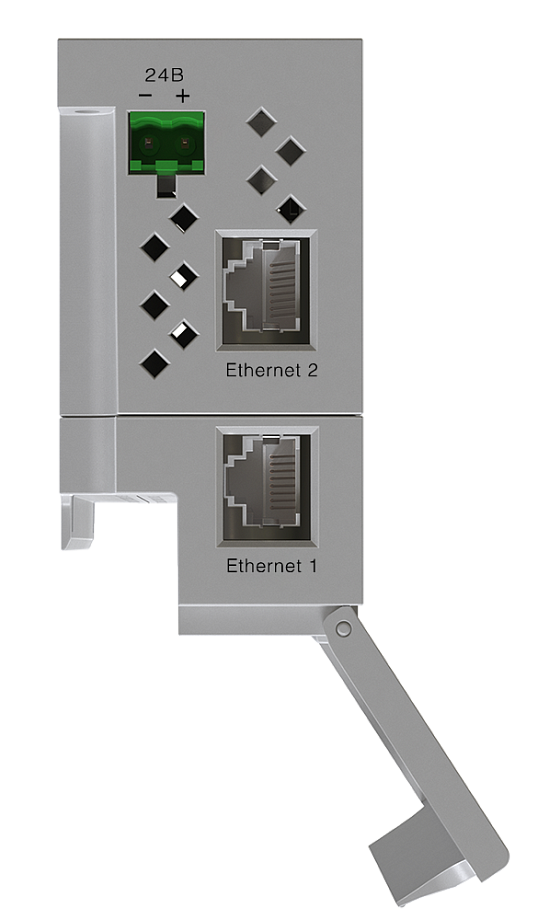

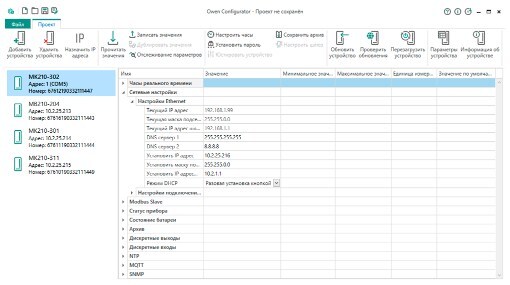

Сдвоенный 2-х портовый Ethernet-коммутатор
-
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
-
Широкий диапазон рабочих температур: −40…+55 °С
-
Непрерывный профиль измерений во внутреннюю flash память (архив)
-
Поддержка облачного сервиса OwenCloud
Технические характеристики:
| Параметр | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 |
| Количество выходов | 8 DO | 16 DO | 24 DO | 24 DO |
| Тип выходов | электромагнитное реле | электромагнитное реле | электромагнитное реле | транзисторный ключ |
| Гальваническая развязка выходов | поканальная кроме 1 и 2 DO | поканальная | попарная:
DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 | - |
| Электрическая прочность 1780 В | 1780 В | 1780 В | 1780 В | - |
| Режим работы | переключение логического состояния
генерация ШИМ сигнала | переключение логического состояния
генерация ШИМ сигнала | переключение логического состояния
генерация ШИМ сигнала | переключение логического сигнала
генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода) |
| Режим включения выхода | - | - | - | Верхний и нижний ключи (DO1…8) |
| Максимальный ток коммутации | 5 А (при ≤ 250 В, 50 Гц и cos φ=0,4)
3 А (≤ =30 В) | 5 А (при ≤ 250 В, 50 Гц и cos φ=0,4)
3 А (≤ =30 В) | 5 А (при ≤ 250 В, 50 Гц и cos φ=0,4)
3 А (≤ =30 В) | 0,4 А / 0,15 А |
| Максимальное напряжение питания выходов | ~250 В
=30 В | ~250 В
=30 В | ~250 В
=30 В | =10…36 В |
| Время включения | 15 мс | 15 мс | 15 мс | - |
| Время выключения | 15 мс | 15 мс | 15 мс | - |
| Контроль обрыва нагрузки | нет | нет | нет | нет |
| Максимальная частота ШИМ | 1 Гц | 1 Гц | 1 Гц | 1 Гц / 60000 Гц |
| Минимальная длительность импульса ШИМ | 50 мс | 50 мс | 50 мс | 1 мс / 5 мс |
| Напряжение питания | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В |
| Потребляемая мощностьпри питании =24 В | ≤ 6 Вт | ≤ 9 Вт | ≤ 9 Вт | ≤ 4 Вт |
| Защита от переполюсовки | есть | есть | есть | есть |
| Тип питания часов реального времени | батарея CR2032 | батарея CR2032 | батарея CR2032 | батарея CR2032 |
| Монтаж | на DIN-рейку | |||

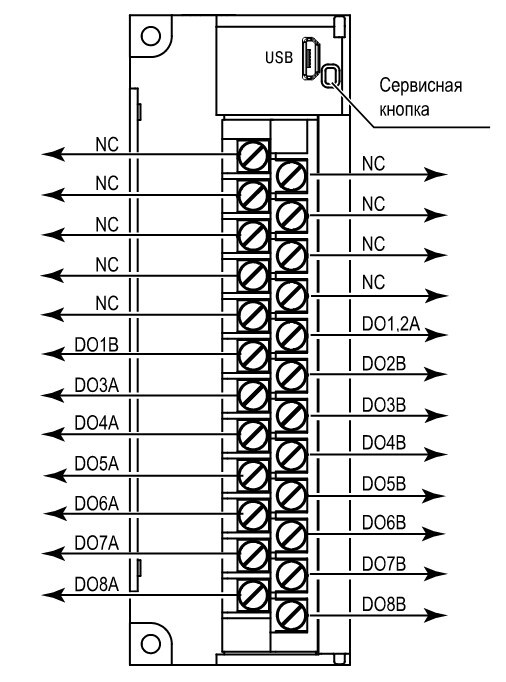

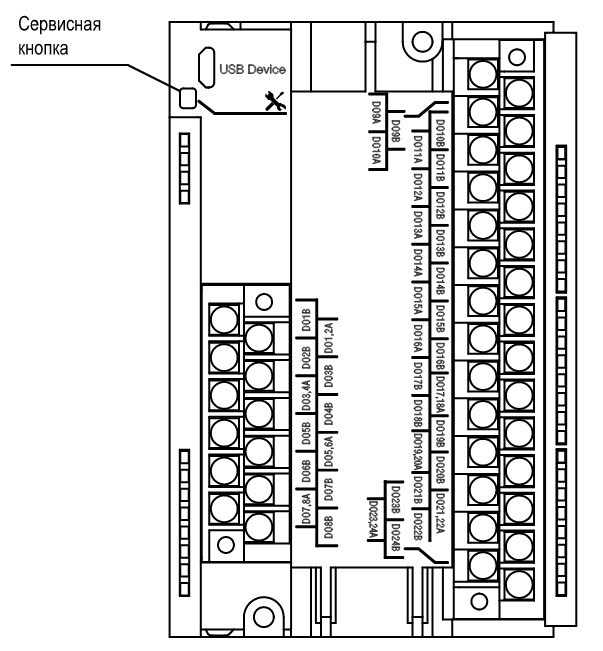

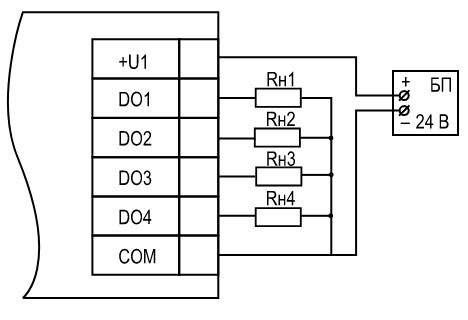

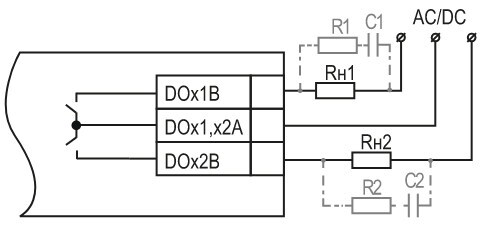

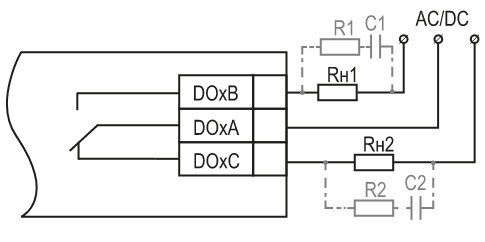

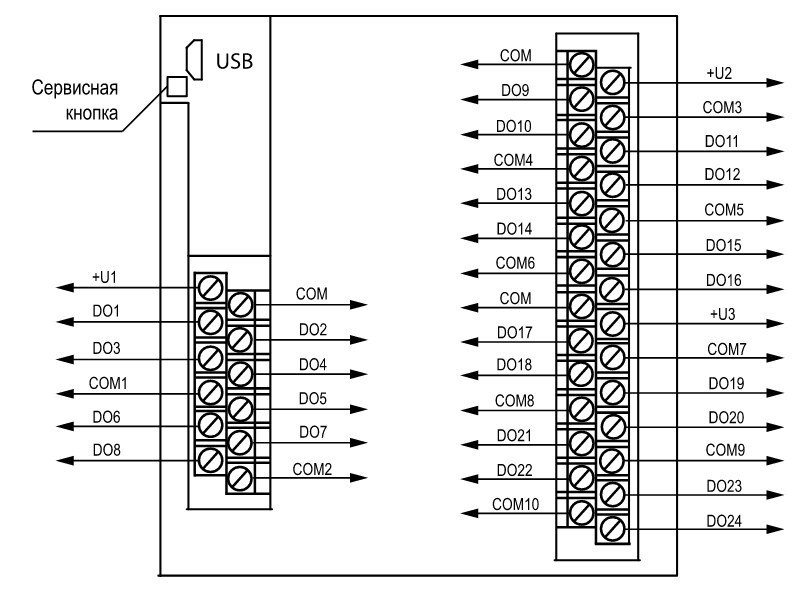

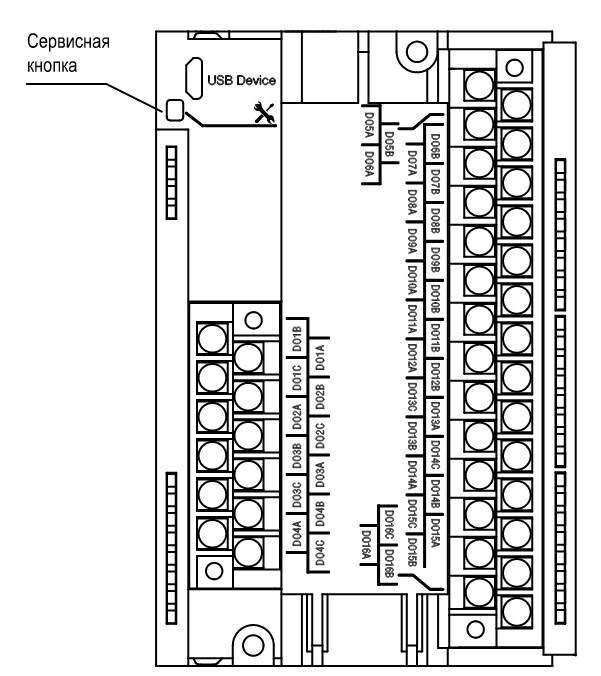

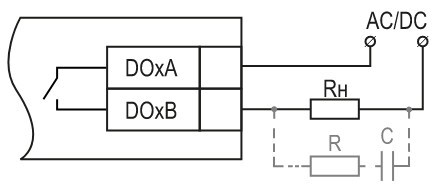

Схемы подключения:
| МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 |
 |  |  |  |
 |  |  |  |
Версия: 2022-09-29-ДЮХ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации МУ210-401 | 08.07.2023 | 3.09 Мб |  |
| Руководство по эксплуатации МУ210-402 | 08.07.2023 | 6.1 Мб | |
| Руководство по эксплуатации МУ210-403 | 08.07.2023 | 6.16 Мб | |
| Руководство по эксплуатации МУ210-412 | 08.07.2023 | 7.17 Мб | |
| Мх210. Примеры настройки обмена | 29.09.2022 | 6.01 Мб | |
