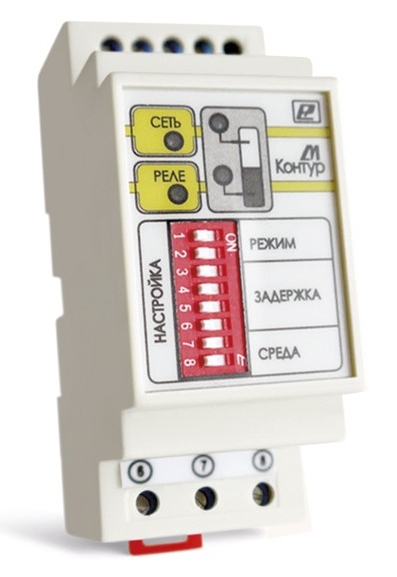

Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:
– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
– управления насосом, пополняющим накопительный или напорный резервуар;
– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.
Особенности:
- Контроль и поддержание уровня жидкости в резервуарах, колодцах, емкостях и т.д.
- Многофункциональный и простой в настройке
- Широкий диапазон напряжения питания
- Высокая коммутационная способность контактов
- Возможность настройки под любую жидкость
- Защита от волн
- Современная замена импортных аналогов
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | ~85…265 В; =120…380 В |
| Потребляемая мощность | Не более 1 ВА |
| Количество встроенных алгоритмов работы | 4
|
| Количество входов | 2 |
Напряжение на электродах входных датчиков
| < 3 В (< 0,1 мА)
|
| Количество выходных реле | 1 |
Допустимая нагрузка на контакты реле
| 8,0 А при 220 В и cos ϕ=0,4
16 А при 220 В и cos ϕ=1,0
|
| Защита входов от высокого напряжения | Не менее 230 В |
Временной отклик
| < 400 мс
|
| Временная задержка при переключении выходного реле | 0...15 с
|
| Сопротивление жидкости | Не более 100 кОм
|
Средняя наработка на отказ
| 20 000 ч
|
Температура эксплуатации
| −20...+55°С |
| Монтаж | На DIN-рейку
|
| Габаритные размеры | 83×59×36 мм
|
| Вес | Не более 0,11 кг |
Версия: 2019-07-19-КВА
