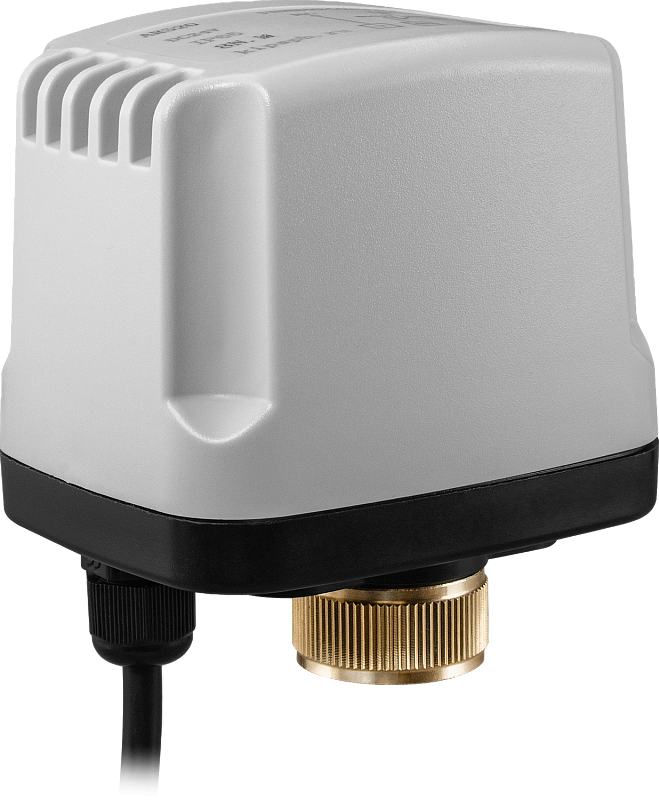

Электропривод для кранов AR520
Электропривод для кранов AR520-2, AR520-2S, AR520-2M и AR520-3
- Время открытия/закрытия: 7 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 8 Н·м
- Питание: =24 В
- Схема подключения: 3-проводная c переключением

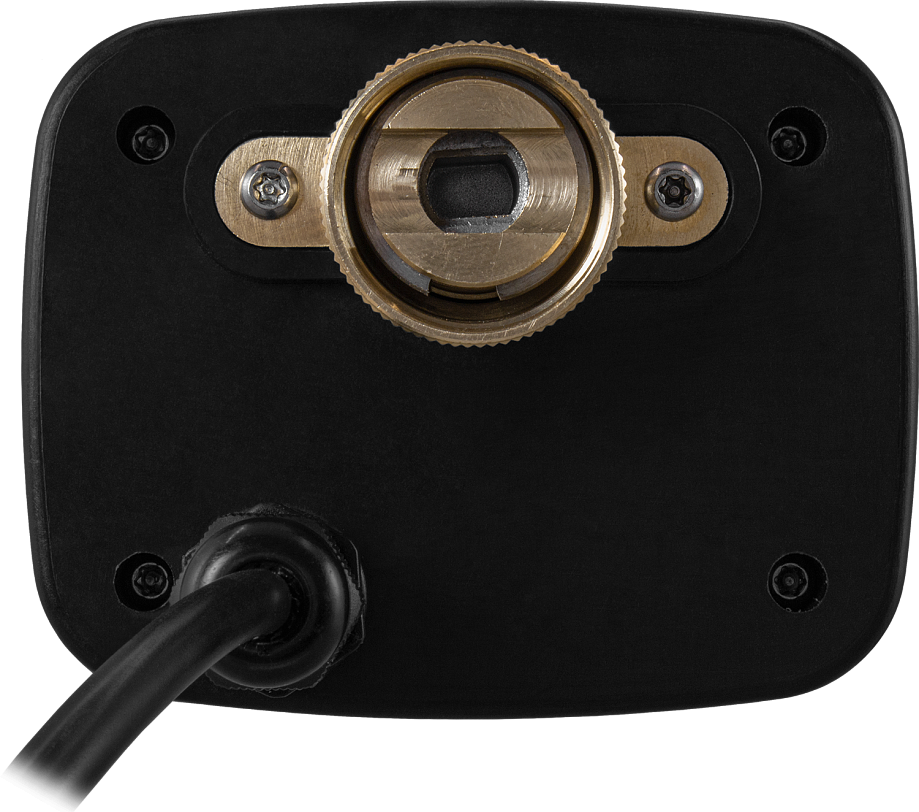

- Присоединение привода к крану: М24×1,5
- Длина кабеля для подключения: 300 мм
- Степень пылевлагозащиты: IP66
Электропривод AR520 устанавливается на шаровые краны AR520-2, AR520-2S, AR520-2M и AR520-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:

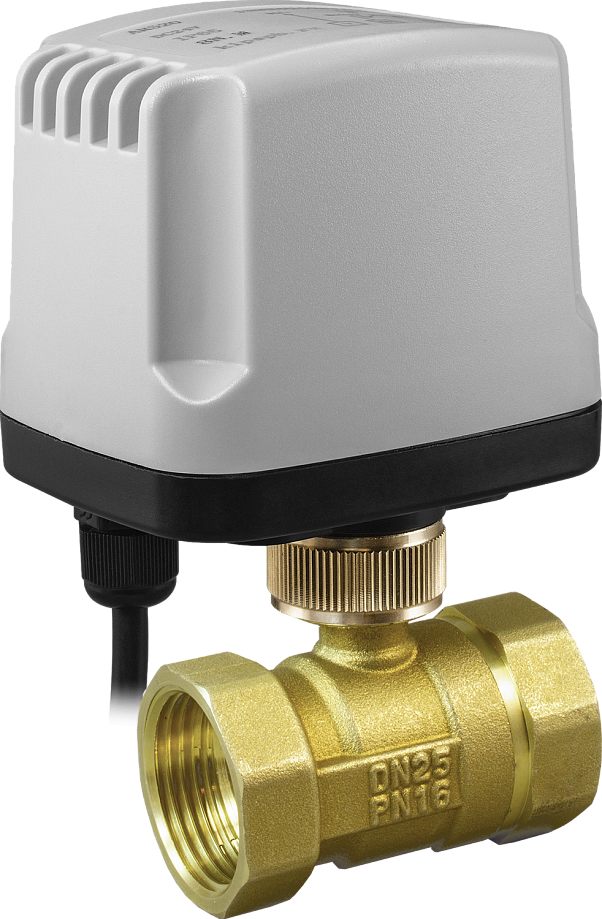

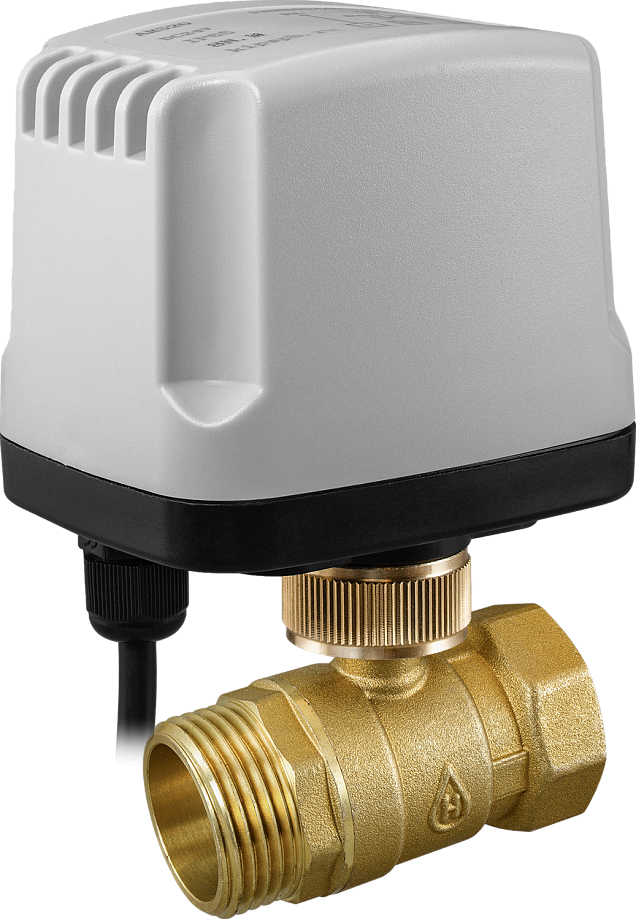

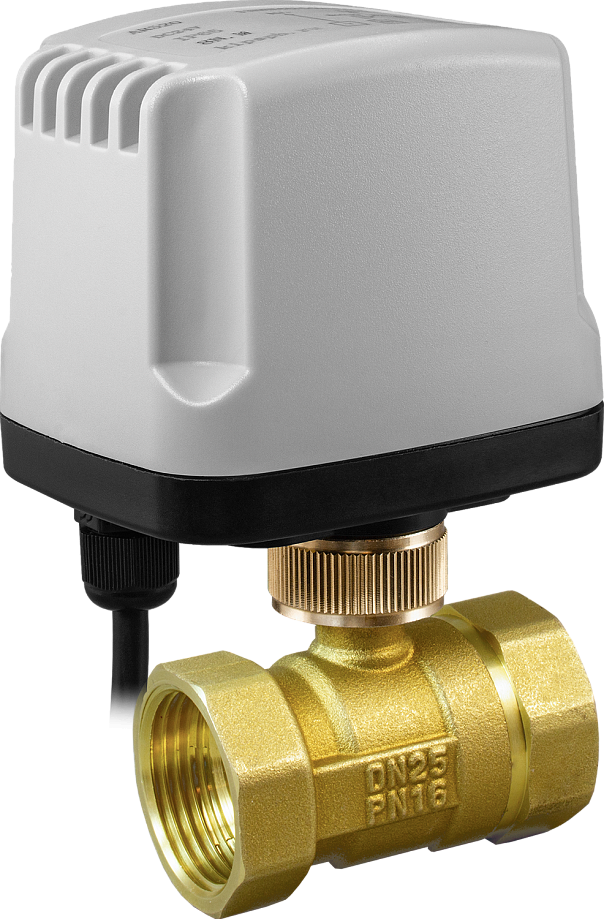

– AR520-2, AR520-2M – двухходовые из латуни;

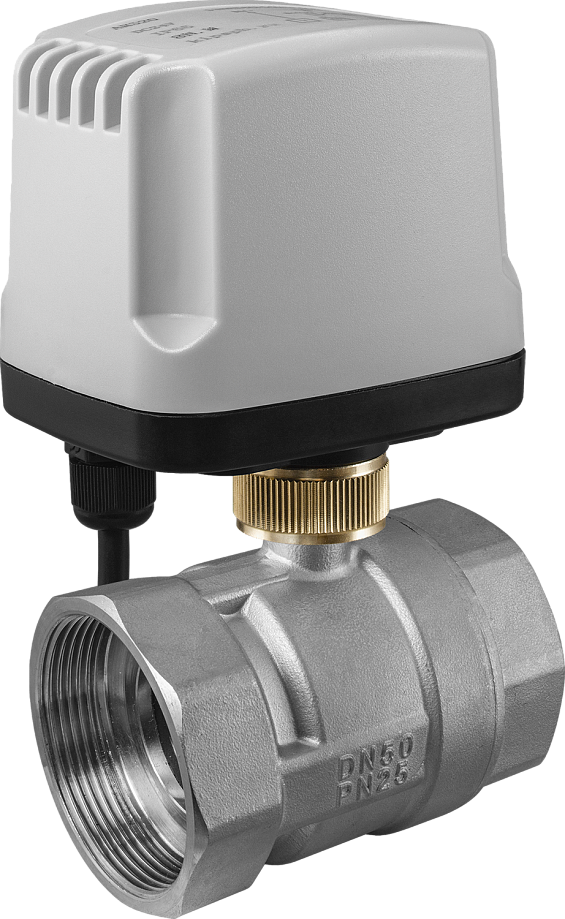

– AR520-2S – двухходовые из нерж. стали;

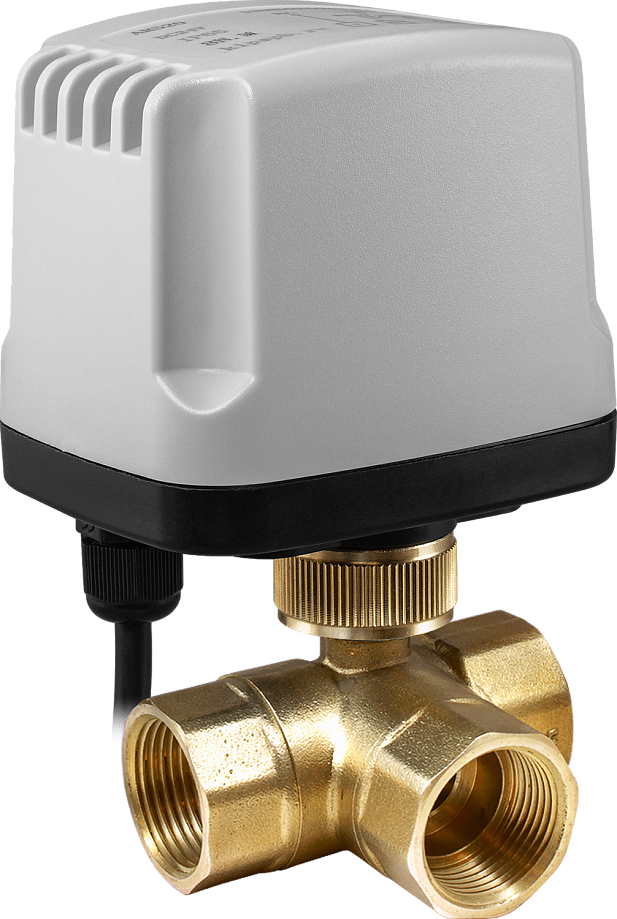

– AR520-3 – трехходовые из латуни - Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Пыле- и влагозащищенный корпус IP66 (защита от мощных водяных струй)
- Простота монтажа
- Долгий срок службы
Технические характеристики:
Версия: 2025-03-04-СДГ
| Параметр | Значение |
| Время открытия/закрытия | 7 с |
| Угол поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 8 Н∙м |
| Степень пылевлагозащиты | IP66 |
| Питание, ток, мощность | =24 В, 60 мА, 1,5 Вт |
| Схема подключения | 3-проводная с переключением |
| Присоединение привода к крану | М24×1,5 |
| Длина кабеля | 300 мм |
| Габаритные размеры | 91×83×67 мм |
| Вес | 292 г |

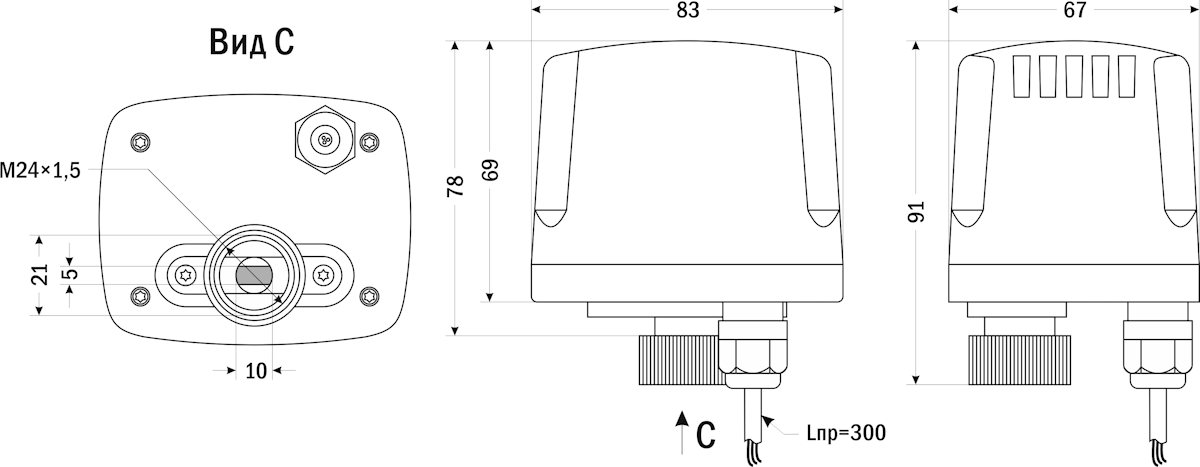

| Габаритные размеры |
 |
Версия: 2025-03-04-СДГ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 04.03.2025 | 1.27 Мб |  |
