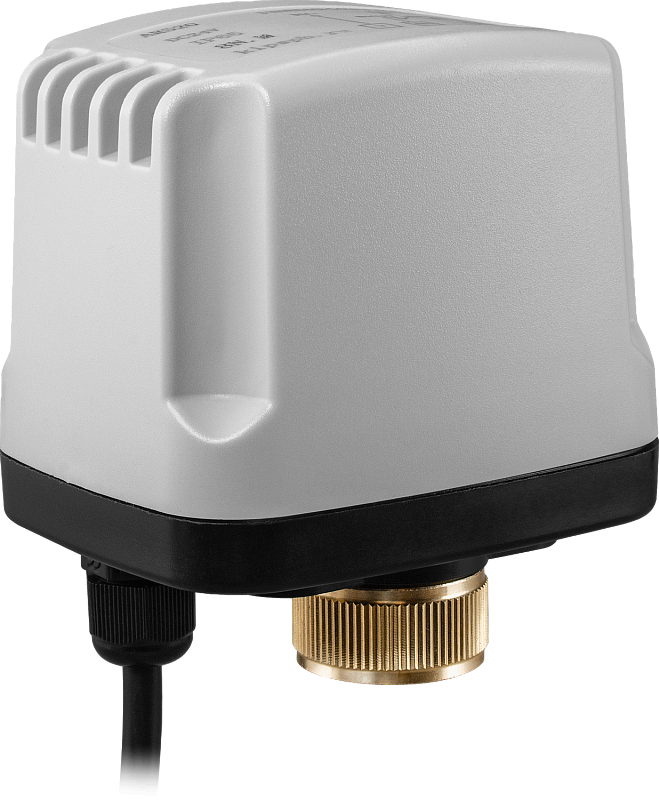

Электропривод с самовозвратом для кранов AR524SR
Электропривод для кранов AR524SR-2, AR524SR-2S, AR524SR-2M и AR524SR-3
- Время открытия/закрытия: 8...10 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 4 Н·м
- Питание: ~220 В или =12...24 В
- Схема подключения: 2-проводная c выключением одного контакта

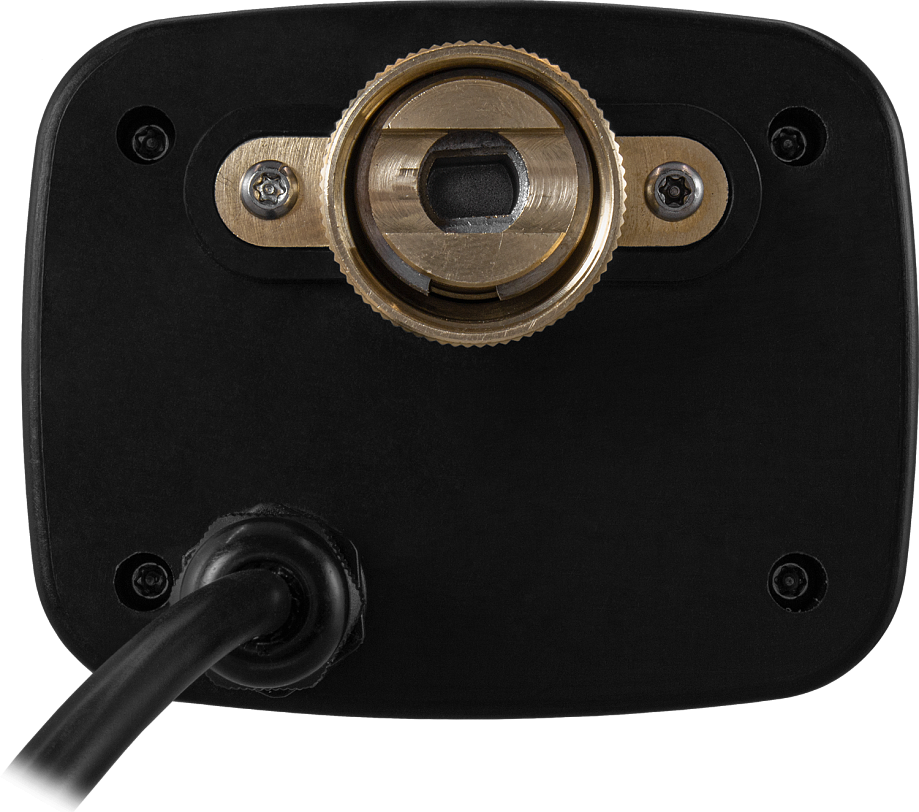

- Присоединение привода к крану: М24×1,5
- Длина кабеля для подключения: 650 мм
- Степень пылевлагозащиты: IP66
- Светодиодный индикатор состояния привода (для модификации с питанием ~220 В)
- Cамовозврат в положение «закрыто» при отключении питания
Электропривод AR524SR устанавливается на шаровые краны AR524SR-2, AR524SR-2S, AR524SR-2M и AR524SR-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
Версия: 2024-04-17-ШАР
Особенности:
- Для установки на краны:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Светодиодный индикатор состояния привода на крышке корпуса
- Пыле- и влагозащищенный корпус IP66 (защита от мощных водяных струй)
- Простота монтажа
- Долгий срок службы

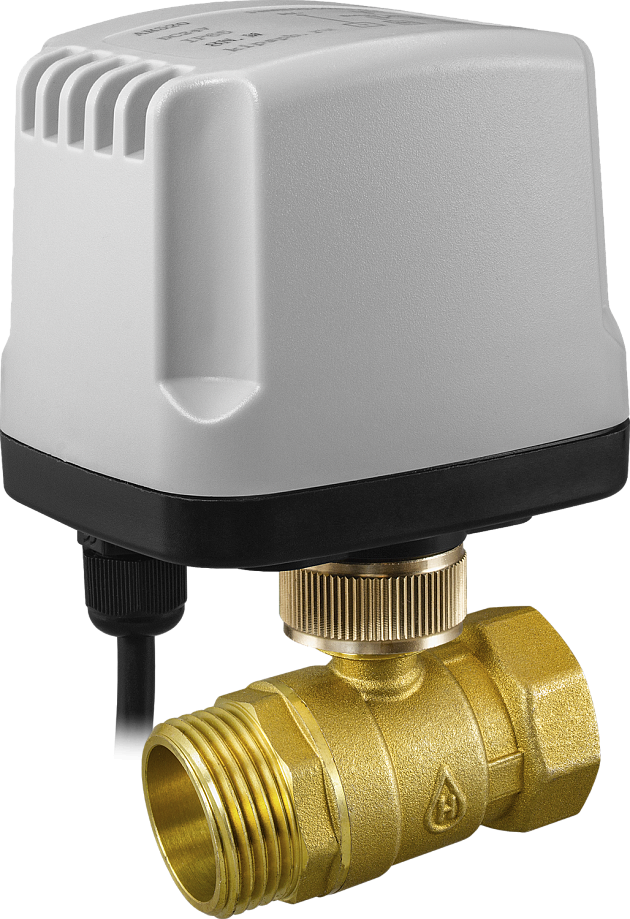

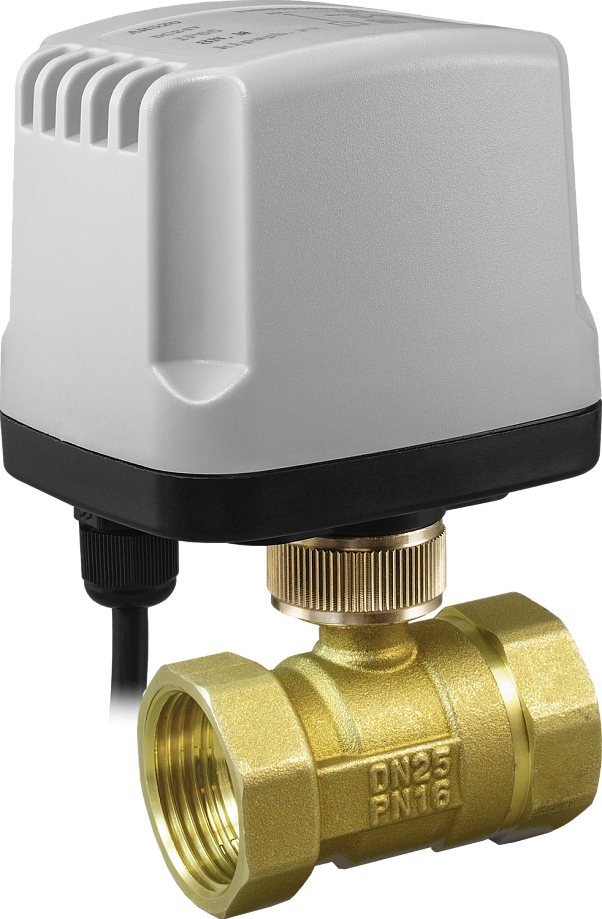

– AR524SR-2, AR524SR-2M – двухходовые из латуни;

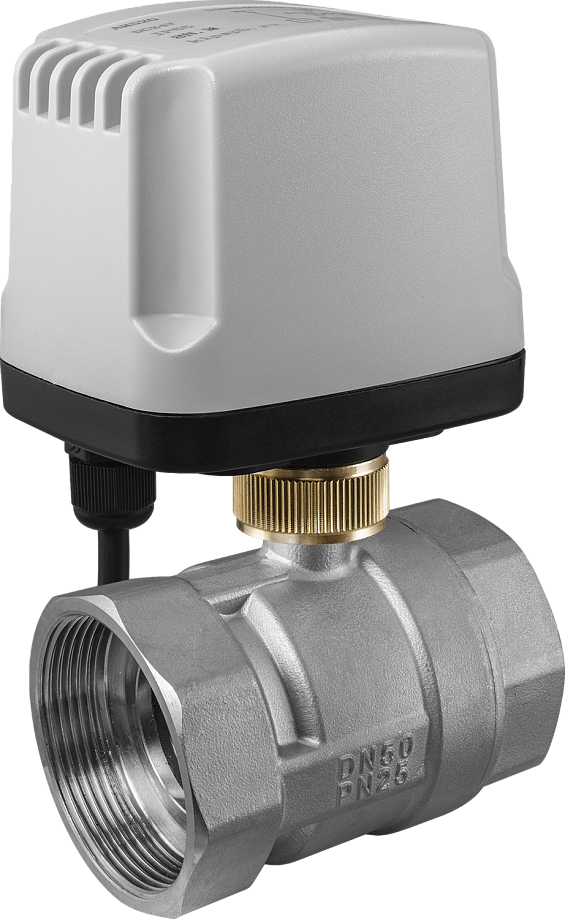

– AR524SR-2S – двухходовые из нерж. стали;

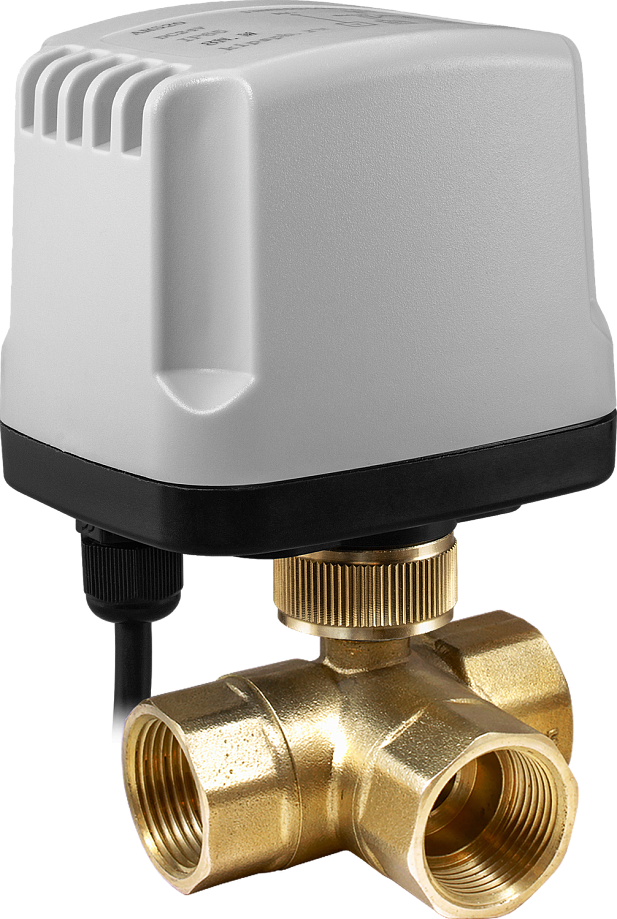

– AR524SR-3 – трехходовые из латуни
| Параметр | Значение | ||
| Время открытия/закрытия | 8...10 c | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 4 Н∙м | ||
| Степень пылевлагозащиты | IP66 | ||
| Питание | ~220 В | =12...24 В | |
| =12 В | =24 В | ||
| Ток, мощность | 25 мА, 2 ВA | 400 мА, 4,8 Вт | 170 мА, 4 Вт |
| Пусковой ток зарядки конденсатора | 40 мА | 1А | |
| Ток покоя | - | 5 мА | |
| Схема подключения | 2-проводная с выключением одного контакта | ||
| Присоединение привода к крану | М24×1,5 | ||
| Длина кабеля | 650 мм | ||
| Габаритные размеры | 80×73×49 мм | ||
| Вес | 265 г | ||

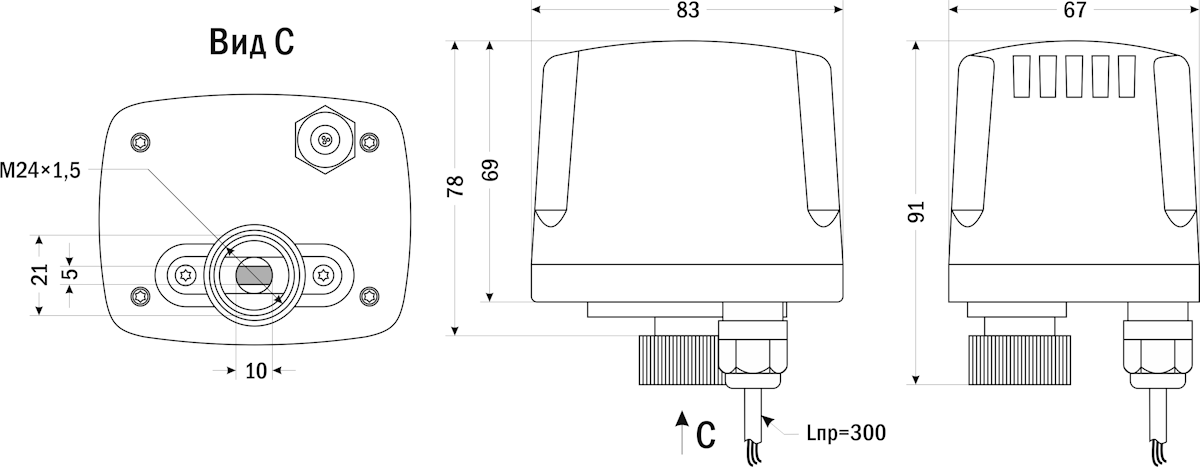

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 15.05.2024 | 1.33 Мб |  |
