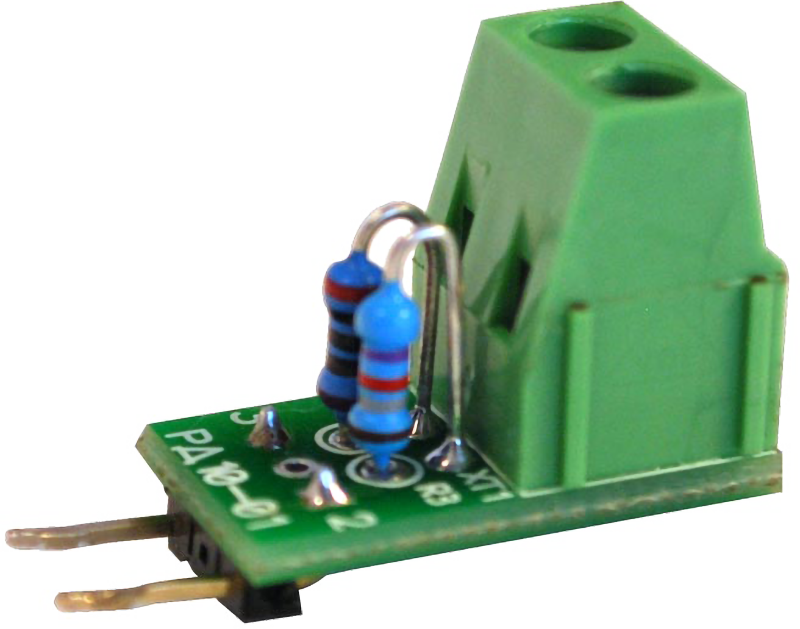

Резистивный делитель ОВЕН РД10

Резистивный делитель напряжения ОВЕН РД10 предназначается для подключения датчиков с унифицированным выходным сигналом напряжения 0...10 В к измерительным приборам, воспринимающим унифицированный сигнал напряжения 0...1 В

Делители могут быть использованы во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Технические характеристики:

Параметр	Значение
Коэффициент деления сигнала напряжения	10:1
Входное сопротивление делителя	2,0 кОм ± 0,1%
Выходное сопротивление делителя	0,2 кОм ± 0,1%
Входной унифицированный сигнал напряжения	0...10 В
Выходной унифицированный сигнал напряжения	0...1 В
Предел основной приведенной погрешности	±0,1%
Габаритные размеры (без учета штыревых контактов)	30×11.2×16 мм
Вес	Не более 10 г
Средний срок службы	Не менее 12 лет
Степень защиты	IP00
Гальваническая изоляция входных и выходных цепей	Отсутствует

Условия эксплуатации делителя:

• Диапазон рабочих температур окружающего воздуха: от −40 до +85°С
• Относительная влажность воздуха: до 95% (при 35°С и ниже без конденсации влаги)
• Атмосферное давление: от 86 до 106 кПа (группа исполнения Р1 по ГОСТ 12997-84)
• Механические воздействия: группа исполнения N2 по ГОСТ 12997-84
• Воздействие электромагнитной среды: класс А по ГОСТ Р 51522-99

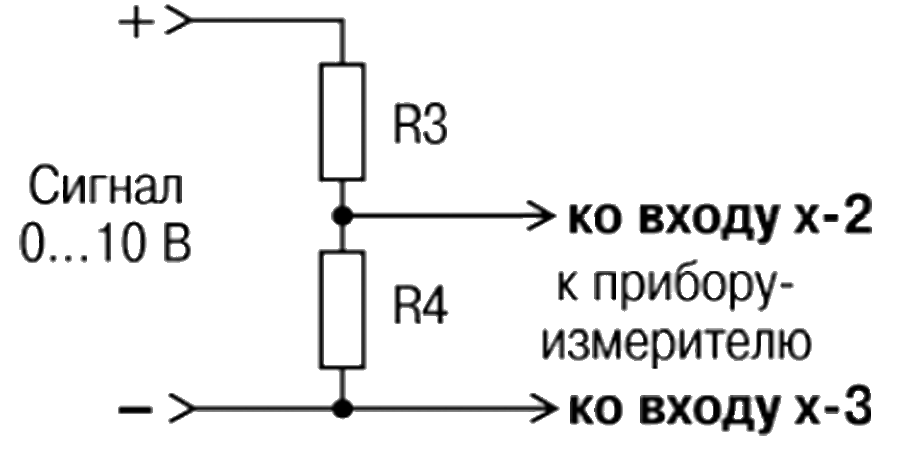

Принципиальная электрическая схема делителя (R3 = 1800 Ом, R4 = 200 Ом):

Делитель выпускается в двух конструктивных исполнениях, предназначенных для подключения к различным приборам ОВЕН.
Выходные штыревые контакты делителя подключаются непосредственно к клеммам измерительного прибора. Унифицированный сигнал напряжения подключается к выходным клеммам делителя.

Конструктивное исполнение 01 предназначено для подключения унифицированного сигнала 0...10 В к:
- первому входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12
- первому входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215
- первому входу ТРМ151, ТРМ251
- входам 5-8 ТРМ138
- входам 1-4 ТРМ148
- ПЛК63, ТРМ133, ТРМ133-М
- МВА8, МВ110-2А
- ТРМ101
- ТРМ501

Конструктивное исполнение 02 предназначено для подключения унифицированного сигнала 0...10 В к:
- второму входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12
- второму входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215
- второму входу ТРМ151, ТРМ251
- входам 1-4 ТРМ138
- входам 5-8 ТРМ148

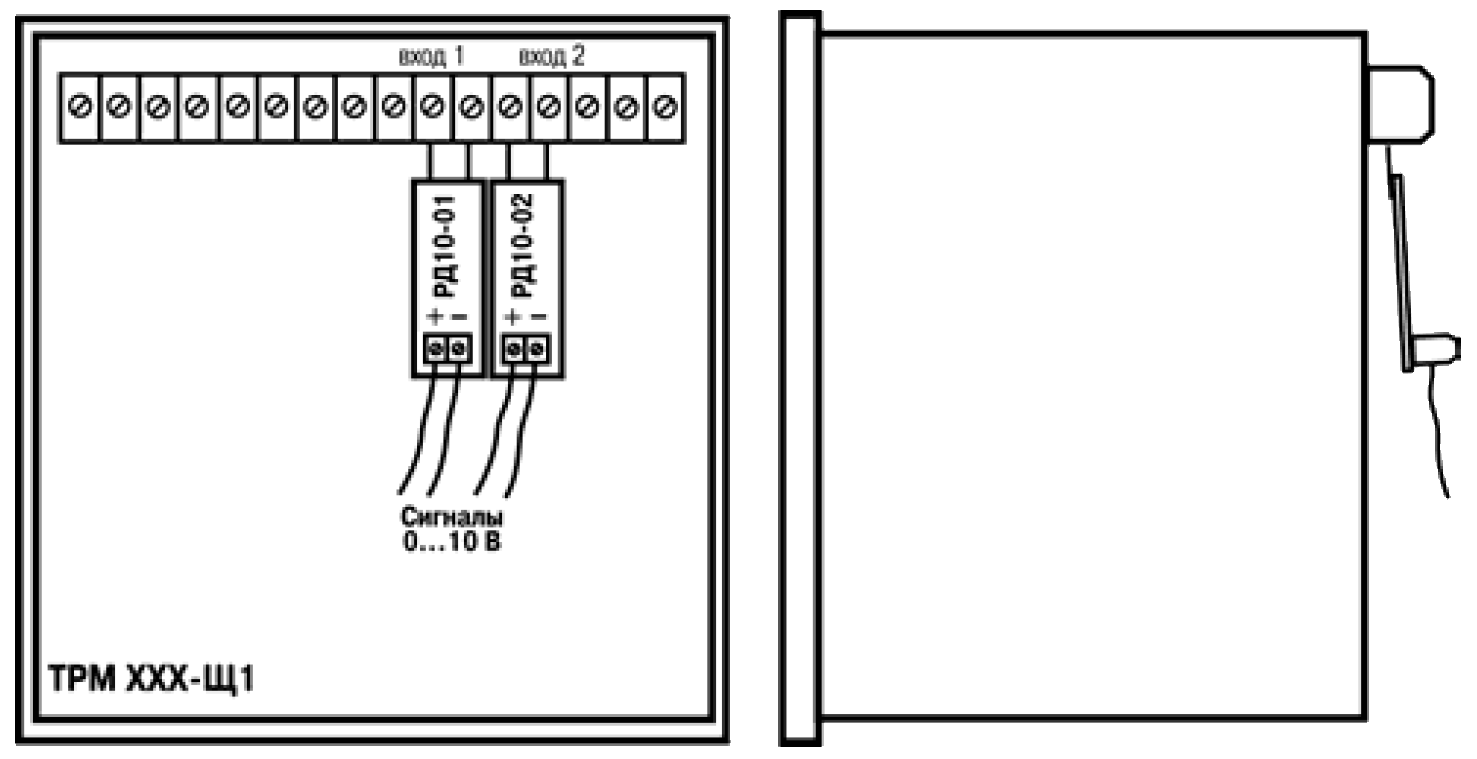

Пример подключения делителей обоих конструктивных исполнений к двухканальному ТРМ в корпусе Щ1:


• Конструкция делителя обеспечивает уровень защиты от воздействия пыли и влаги IP00
• Гальваническая изоляция входных и выходных цепей отсутствует
• По способу защиты от поражения электрическим током преобразователь соответствует классу защиты III по ГОСТ 12.2.007.0-75
• Не допускается попадание влаги на контакты разъемов и на поверхность платы делителя
• Запрещается использование делителя в агрессивных средах с содержанием кислоты, щелочей, масел и т. д
• Любые подключения к преобразователю и работы по его техническому обслуживанию следует производить только при отключенном питании прибора-измерителя и датчика
