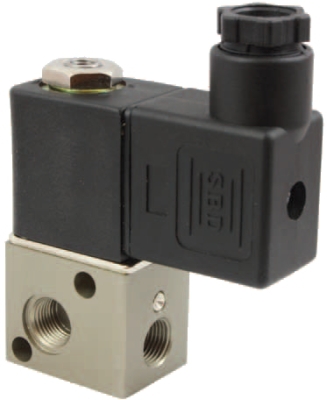

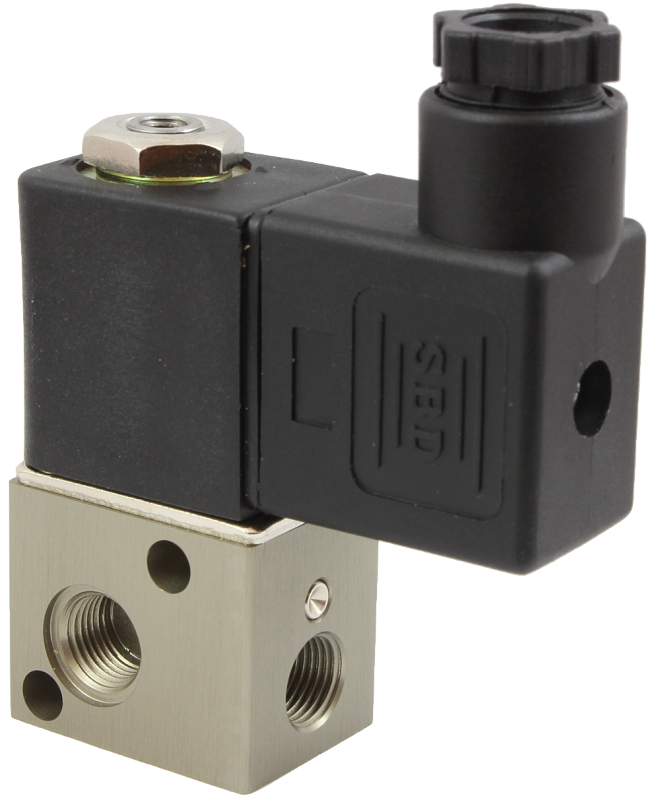

Клапан четырехходовой 4/2 AR-3V1

Для прибора имеется просмотр в 3D

Клапан соленоидный четырехходовой 4/2 прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух, инертные газы
Температура рабочей среды: +5...+60°С
Рабочее давление: 0…0,8 MПa
Диаметр условного прохода: 1 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое M5 или G⅛", порт сброса – M5

В закладки

от 1 264 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный четырехходовой 4/2 прямого действия с поршнем AR-3V1 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

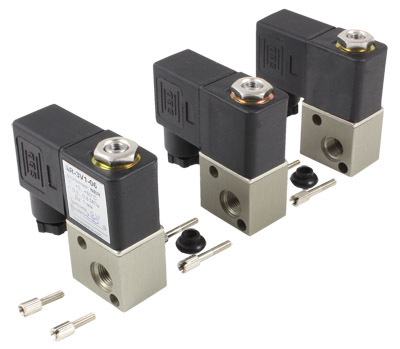

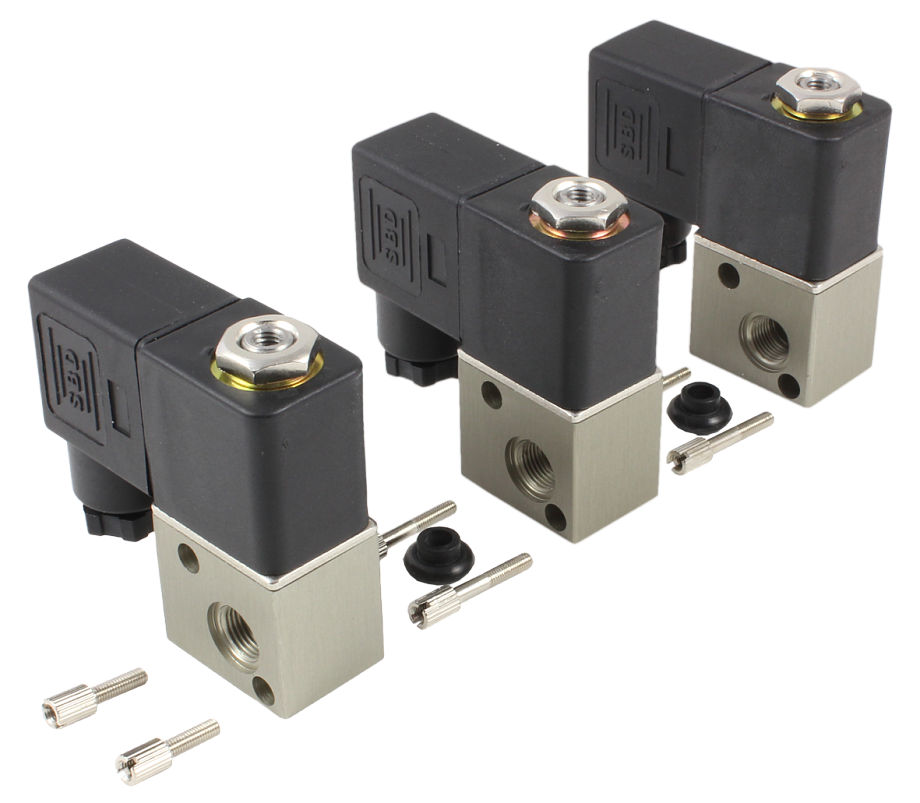

Несколько клапанов могут быть объединены в один блок
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения: Четырехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2, 3, 3') и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3', при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 2 ↔ 3 и 3 ↔ 3'. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3'.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.Технические характеристики:

Параметр	Значение
Рабочая среда	Воздух, инертные газы
Материалы	Корпуса: алюминий Уплотнения: NBR
Температура рабочей среды	+5...+60°С
Рабочее давление	0...0,8 МПа
Диаметр условного прохода	1 мм
Присоединение	Резьбовое M5 или G⅛", порт сброса – М5
Катушка	SB075, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,2 ВА (AC), 4,8 Вт (DC)

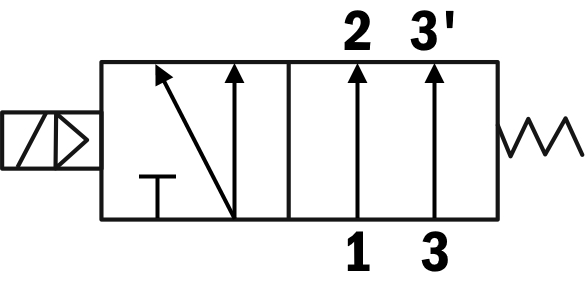

Пневматическая схема
1 – порт сброса 2 – рабочий порт 3 и 3' – порты питания

Описание прибора:

В случае отсутствия питания на катушке открыты независимые контуры 1 ↔ 2 и 3 ↔ 3', при подаче питания – порт сброса 1 перекрыт, открыт путь 2 ↔ 3 (3').

Модификации:

Модель	Ду, мм	Kv, м3/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-3V1-M5 MAN	1	0,04	M5	0	0,8	SB075	0,132
AR-3V1-06 GAN	1	0,04	G⅛"	0	0,8	SB075	0,132

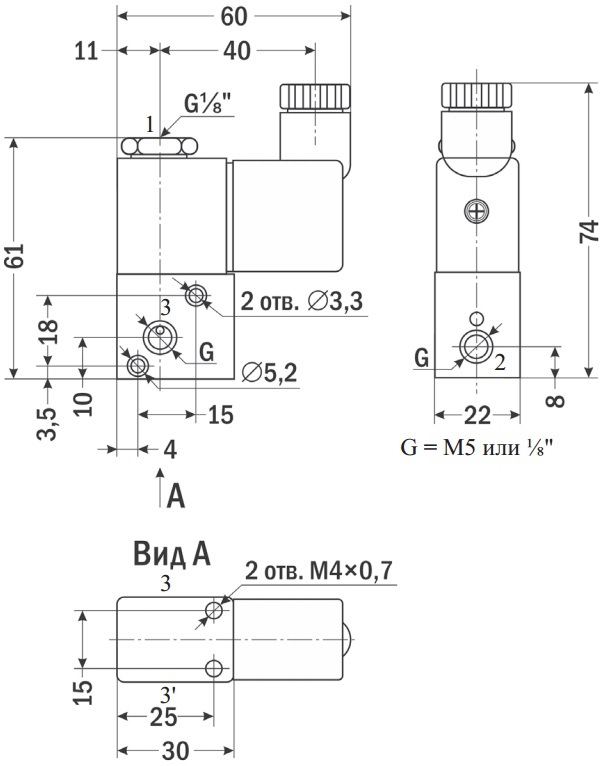

Габаритные размеры

Версия: 2020-08-04-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.52 Мб

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
1/8" M5	~220 ~110 ~24 =24 =12

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
E85983	1/8"	~220	Со склада (комплектация 1..72 часа)	1264 руб. – +
E85985	1/8"	~110	Со склада (комплектация 1..72 часа)	1364 руб. – +
E85987	1/8"	~24	Со склада (комплектация 1..72 часа)	1364 руб. – +
E85989	1/8"	=24	Со склада	1364 руб. – +
E85991	1/8"	=12	Со склада (комплектация 1..72 часа)	1364 руб. – +

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
E85983	1/8"	~220	Со склада (комплектация 1..72 часа)	1264 руб. – +
E85985	1/8"	~110	Со склада (комплектация 1..72 часа)	1364 руб. – +
E85987	1/8"	~24	Со склада (комплектация 1..72 часа)	1364 руб. – +
E85989	1/8"	=24	Со склада	1364 руб. – +
E85991	1/8"	=12	Со склада (комплектация 1..72 часа)	1364 руб. – +
E85984	M5	~220	120 дней	1264 руб. – +
E85986	M5	~110	120 дней	1364 руб. – +
E85988	M5	~24	120 дней	1364 руб. – +
E85990	M5	=24	120 дней	1364 руб. – +
E85992	M5	=12	120 дней	1364 руб. – +
