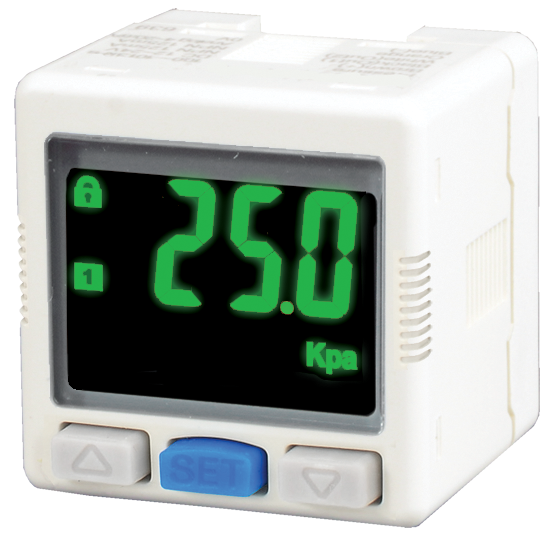

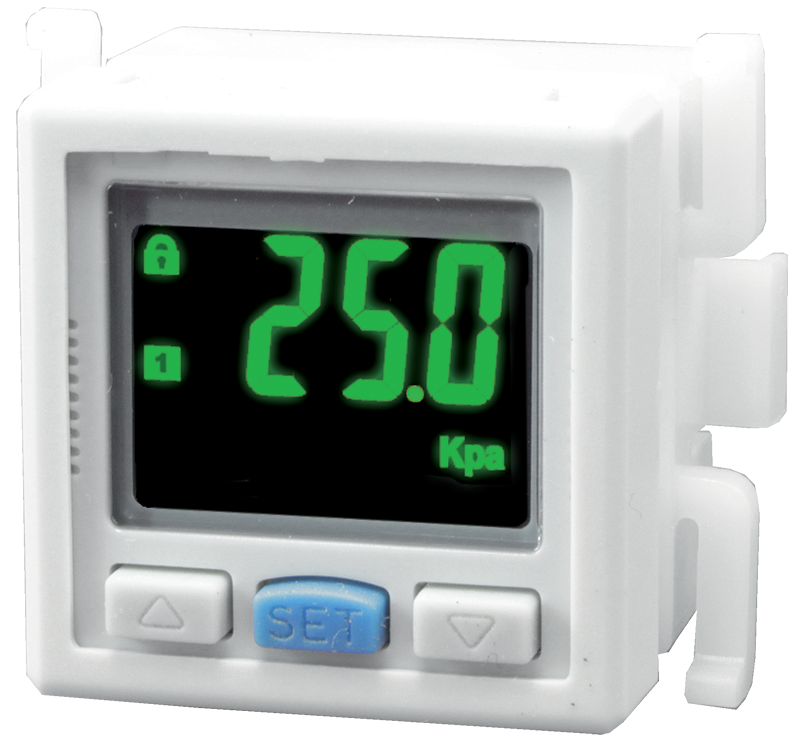

Датчик-реле давления ДРМ-Н-25 предназначен для регулирования избыточного или вакуумметрического давления воздуха и неагрессивных газов или для сигнализации о выходе давления за допустимые пределы
Особенности:
- Микропроцессорный датчик
- Фиксированный гистерезис
- Изменение цвета индикатора при выходе за уставку
- Выбор единиц измерения: кПа, МПа, бар, psi, inHg
- Отображение единиц измерения на индикаторе
- Блокировка
- Рекомендуется использовать прибор совместно с блоком питания БП98Р
- Защита от короткого замыканияТехнические характеристики:
Параметр
| Значение |
ДРМ-Н-25-P
избыточное | ДРМ-Н-25-C
давление разрежение |
Измеряемое давление
| −0,1...1 МПа
| −0,1...0,1 МПа |
Максимально допустимое давление | 1,5 МПа | 0,5 МПа |
Дискретность измерения
| 0,01 или 0,001
|
Тип выходного устройства | NPN + PNP
|
Дискретный выход
| Выходной ток ≤80 мА
Падение напряжения ≤1 В |
Гистерезис | 3 |
Погрешность | ±2%
|
Время задержки включения выходного сигнала
| Настраиваемое 2,5...2000 мс
|
Питание прибора
| =12...24 В ± 10% |
Условия эксплуатации
| 0…+50°С, 35…80%RH
|
Условия хранения | –20...+60°С, 35…80%RH |
Степень пылевлагозащиты
| IP40
|

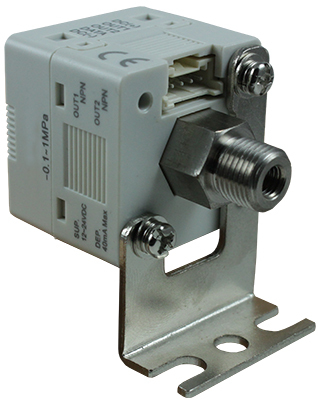

Присоединение
| наружн. G⅛" и внутр. M5
|
Габаритные размеры | 30×30×42 мм
|
Длина кабеля
| 2 м
|
Вес
| 36 г
|
Габаритные размеры |
|
Версия: 2023-07-28-ЛВС
