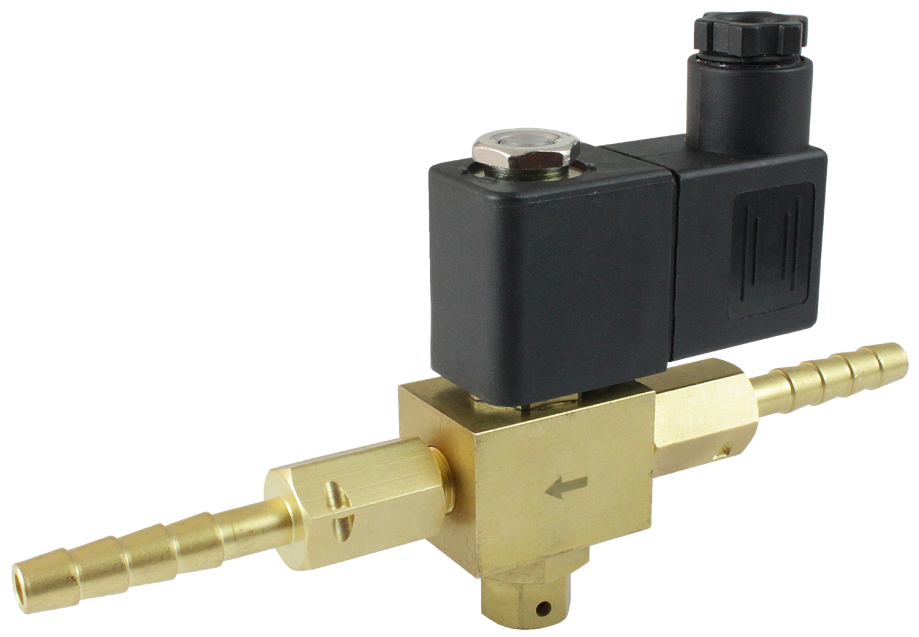

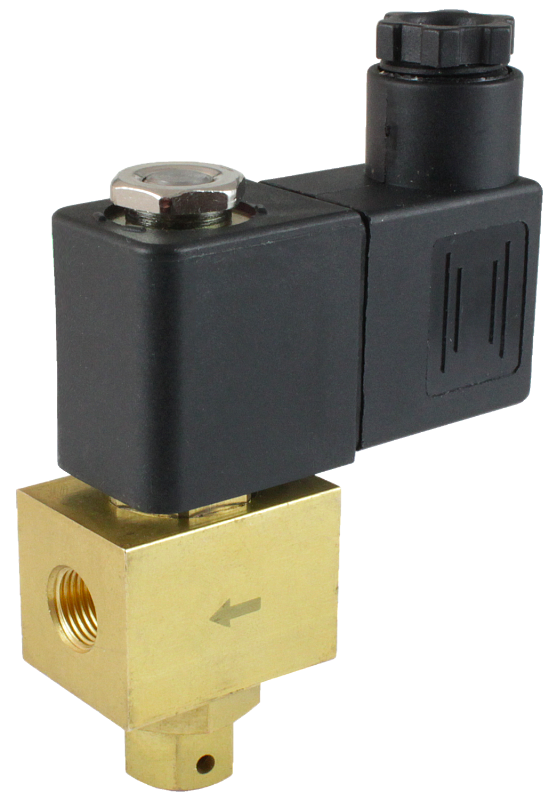

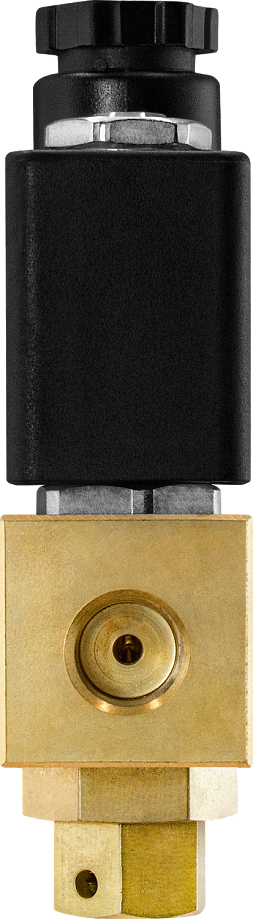

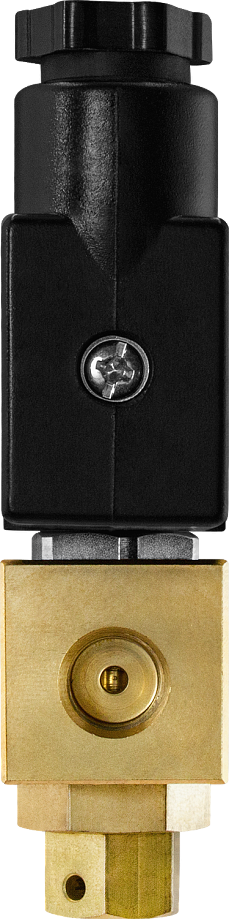

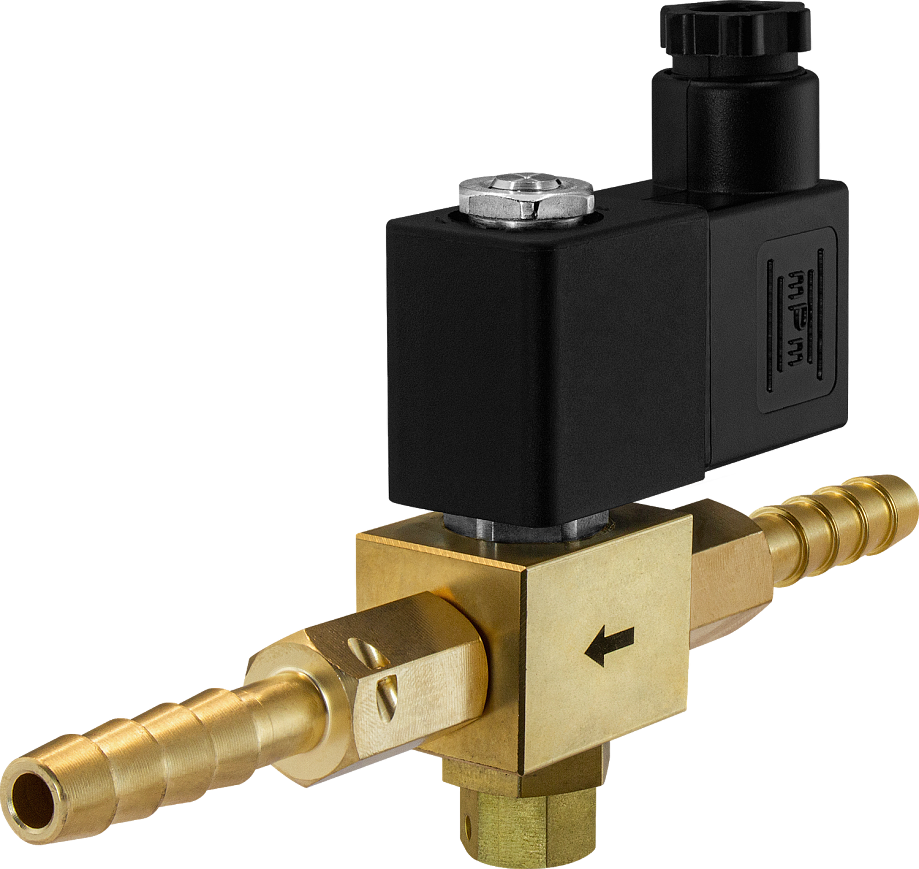

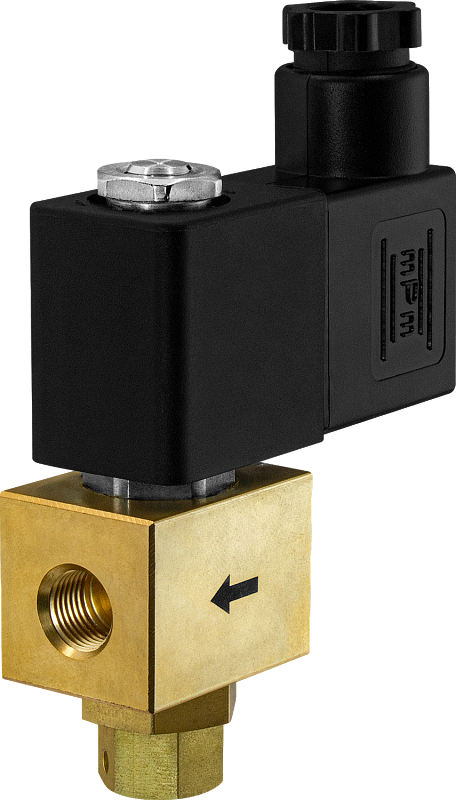

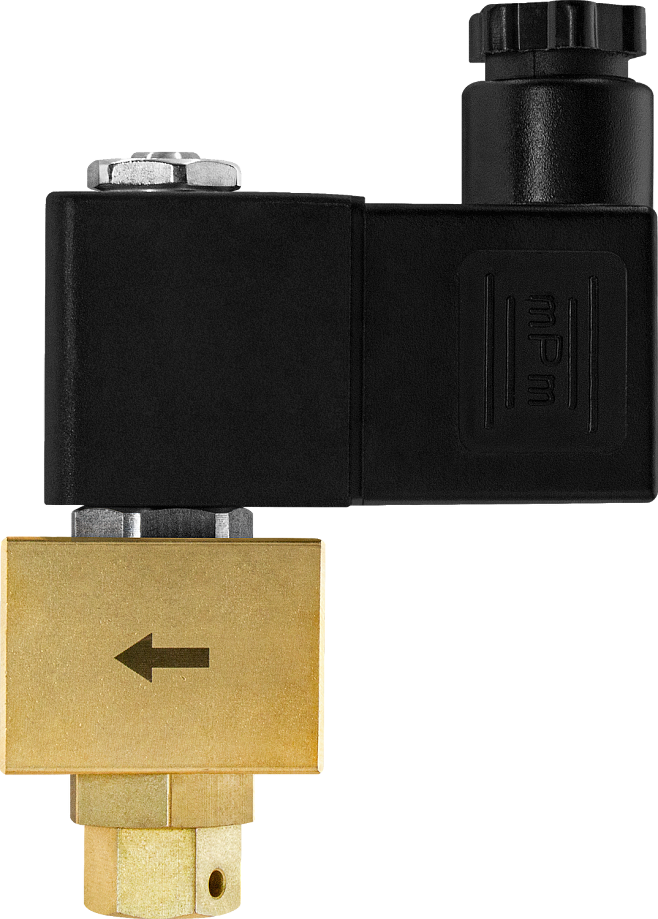

Клапан нормально закрытый AR-2R11 (AR-YC070613)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: бензин, дизтопливо, воздух, инертные газы
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 2,0 мм, 2,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое ⅛" или 2 штуцера ∅7,5

В закладки

5 211 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-2R11 (AR-YC070613) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан для дизтоплива и бензина
Используется как исполнительный механизм устройства ограничения скорости (УОС) автомобиля

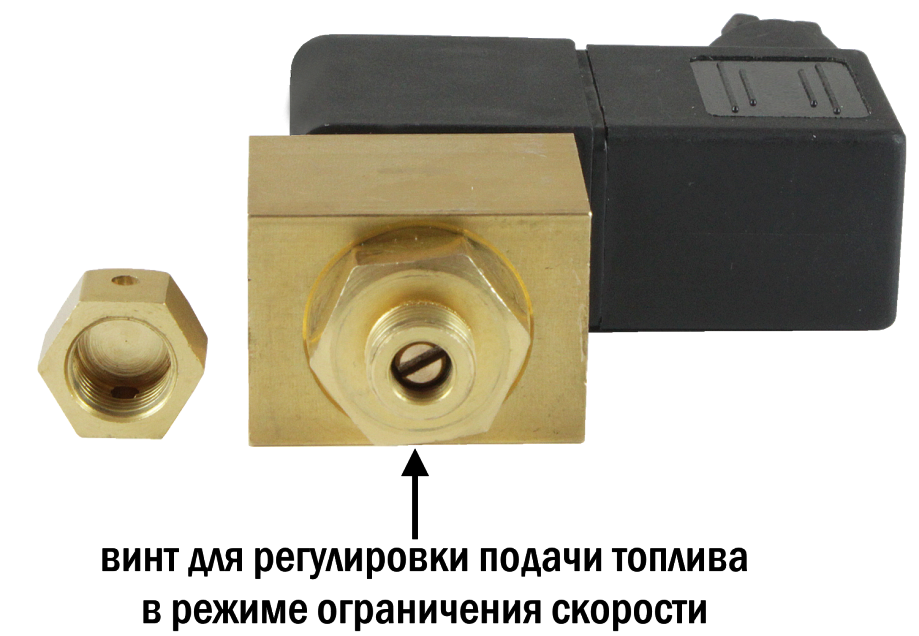

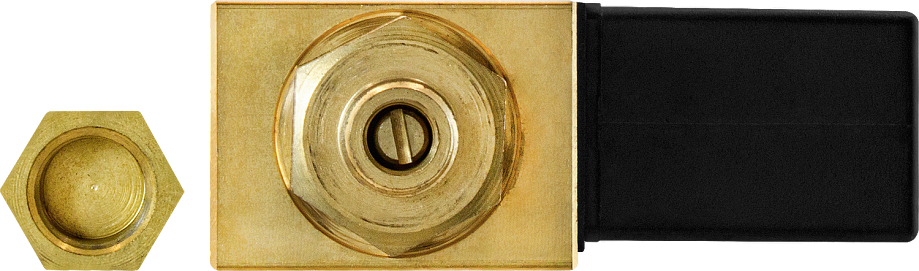

Возможность регулирования потока рабочей среды при закрытом состоянии клапана (при отсутствии напряжения на клеммах катушки)
Вибростойкий клапан

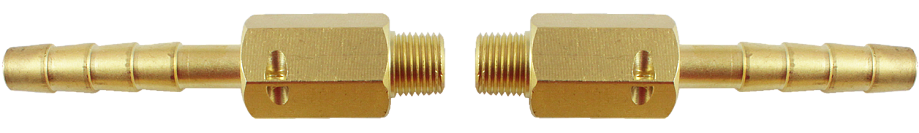

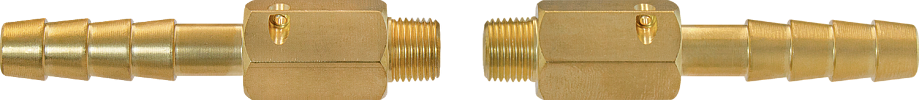

2 штуцера ∅7,5 в комплекте
Срабатывание при нулевом давлении
Работа при высоком давлении до 1,6 МПа
Пониженное энергопотребление
Долговременная работа без перегрева
Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бензин, дизтопливо, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0…1,6 МПа
Диаметр условного прохода		2,0 мм, 2,5 мм
Присоединение		Резьбовое ⅛" или 2 штуцера ∅7,5
Катушка		AS81B, IP65
Питание		=24 В, =12 В
Мощность		6,5 Вт

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Клапан	Штуцеры
AR-2R11-2-1/8-GBV	2,0	0,12	⅛" или 2 штуцера ∅ 7,5	0,0	1,6	216	76
AR-2R11-2,5-1/8-GBV	2,5	0,18	⅛" или 2 штуцера ∅ 7,5	0,0	1,6	216	76

Расшифровка обозначения на примере клапана AR-2R11-2-1/8-XYZ:
AR-2R11 – модель клапана.
2 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – Viton.

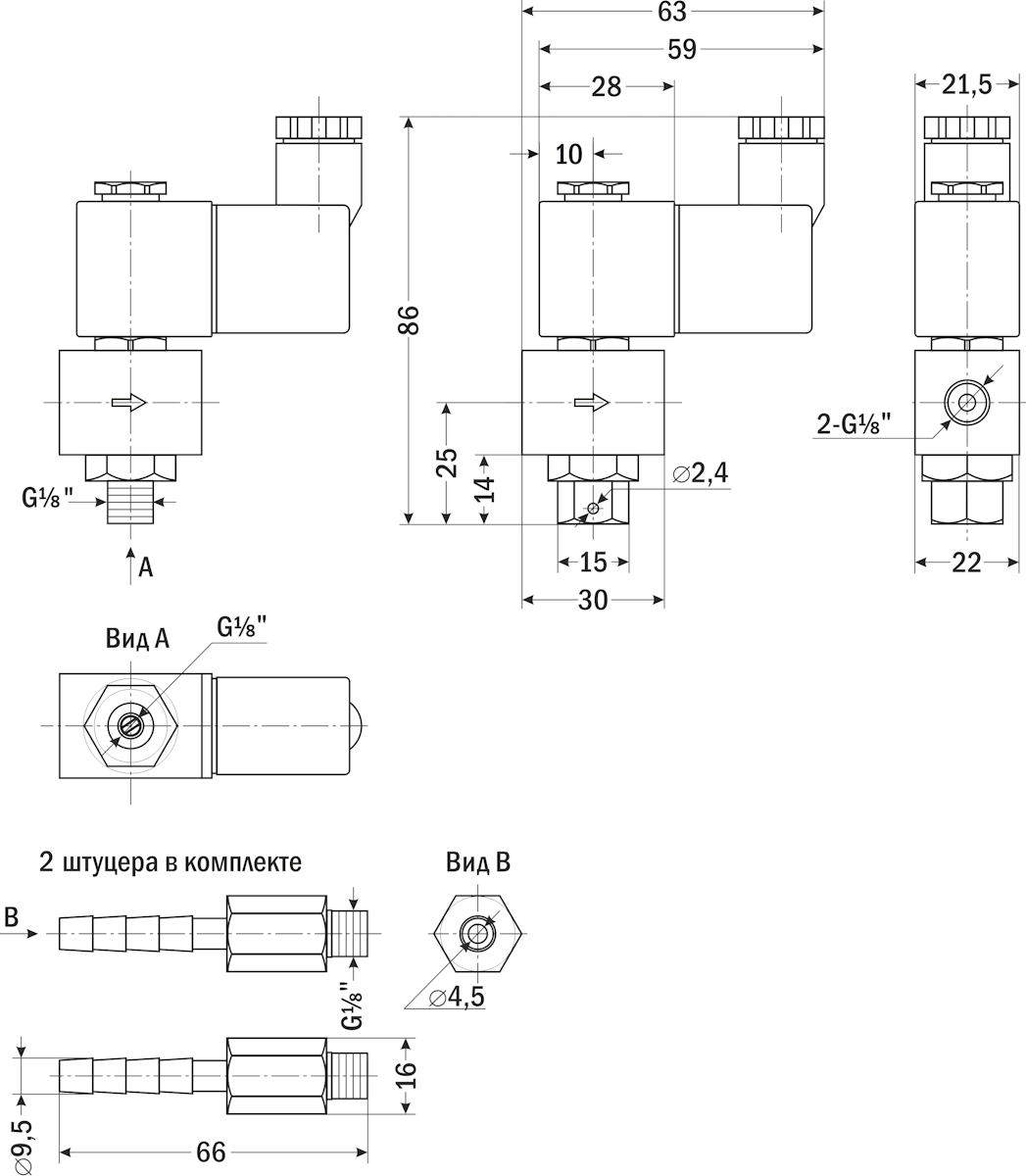

Габаритные размеры

Версия: 2022-03-21-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.71 Мб

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
2 2,5	=24 =12

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
A85051	2	=24	Со склада	5211 руб. – +
A85053	2	=12	Со склада	5211 руб. – +
A85052	2,5	=24	Со склада (комплектация 1..72 часа)	5211 руб. – +
A85054	2,5	=12	Со склада	5211 руб. – +

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
A85051	2	=24	Со склада	5211 руб. – +
A85053	2	=12	Со склада	5211 руб. – +
A85052	2,5	=24	Со склада (комплектация 1..72 часа)	5211 руб. – +
A85054	2,5	=12	Со склада	5211 руб. – +
