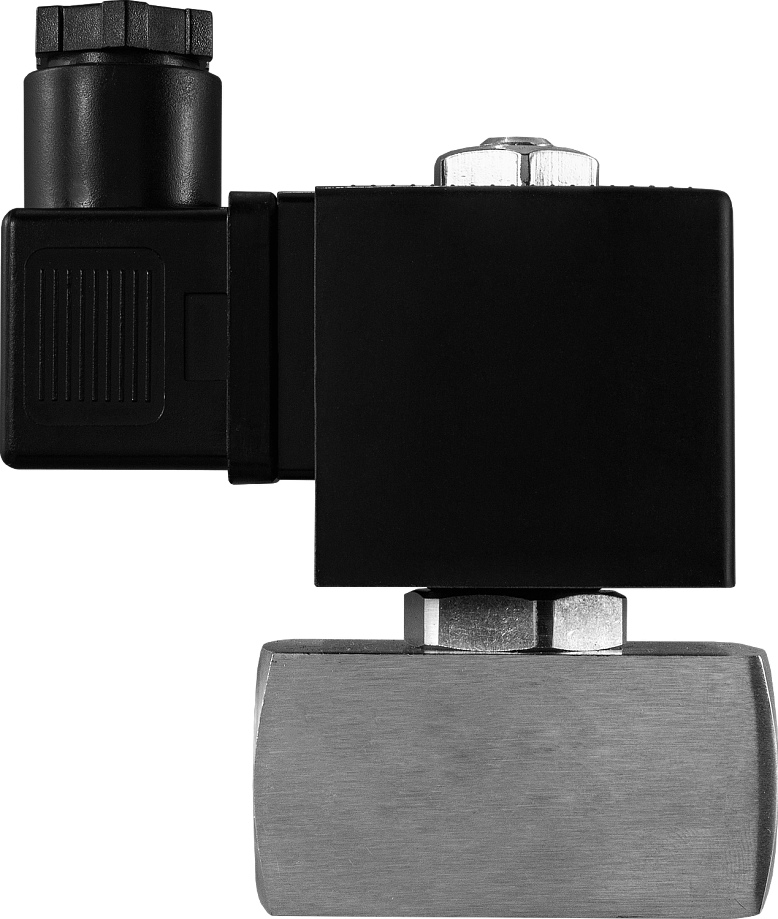

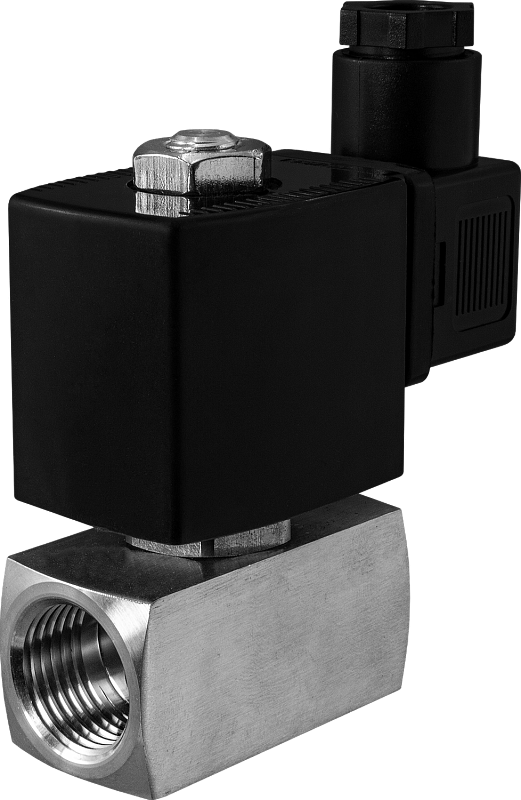

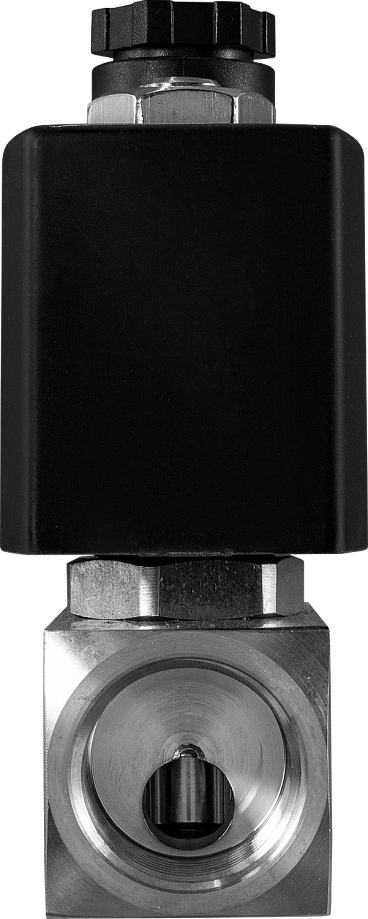

Клапан нормально закрытый AR-2Z31

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

В закладки

от 9 946 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (16)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:

Подходит для систем вентиляции
Срабатывание при нулевом давлении
Пониженное энергопотребление
Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух, кислород
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	Силикон
Температура рабочей среды		−30...+80°С
Рабочее давление		0...0,05 МПа
Диаметр условного прохода		10 мм
Присоединение		Резьбовое G½"
Питание		~380 В,~220 В, ~110 В, ~36 В,~24 В, =110 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=110 В	=24 В	=12 В	=6 В
AS11H IP65	22 ВА		V	V		V
AS11H IP65	13 Вт						V	V	V
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт							V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт							V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-2Z31-10-1/2-GSQ	10	0,68	½"	0,00	0,05	457

Расшифровка обозначения клапана AR-2Z31-10-1/2-XYZ:
AR-2Z31 — модель клапана;
10 — диаметр условного прохода, мм;
1/2 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: S — нержавеющая сталь;
Z — материал уплотнения: Q — силикон.

Габаритные размеры

Версия: 2023-11-10-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.11.2023	0.4 Мб

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
AS11H S91H ASE11H	~380 ~220 ~110 ~36 ~24 =110 =24 =12 =6

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
O39328	AS11H	~220	Со склада (комплектация 1..72 часа)	9946 руб. – +
O39331	AS11H	~110	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39334	AS11H	~24	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39336	AS11H	=110	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39337	AS11H	=24	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39340	AS11H	=12	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39327	S91H	~380	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39329	S91H	~220	Со склада (комплектация 1..72 часа)	10398 руб. – +
O39332	S91H	~110	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39333	S91H	~36	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39335	S91H	~24	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39338	S91H	=24	Со склада	10498 руб. – +
O39341	S91H	=12	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39343	S91H	=6	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39330	ASE11H	~220	Со склада (комплектация 1..72 часа)	12147 руб. – +
O39339	ASE11H	=24	Со склада (комплектация 1..72 часа)	12247 руб. – +

Артикул	Модель катушки	Питание, В	Срок поставки	Стоимость
O39328	AS11H	~220	Со склада (комплектация 1..72 часа)	9946 руб. – +
O39331	AS11H	~110	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39334	AS11H	~24	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39336	AS11H	=110	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39337	AS11H	=24	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39340	AS11H	=12	Со склада (комплектация 1..72 часа)	10046 руб. – +
O39327	S91H	~380	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39329	S91H	~220	Со склада (комплектация 1..72 часа)	10398 руб. – +
O39332	S91H	~110	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39333	S91H	~36	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39335	S91H	~24	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39338	S91H	=24	Со склада	10498 руб. – +
O39341	S91H	=12	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39343	S91H	=6	Со склада (комплектация 1..72 часа)	10498 руб. – +
O39330	ASE11H	~220	Со склада (комплектация 1..72 часа)	12147 руб. – +
O39339	ASE11H	=24	Со склада (комплектация 1..72 часа)	12247 руб. – +
O39342	ASE11H	=12	120 дней	12247 руб. – +
