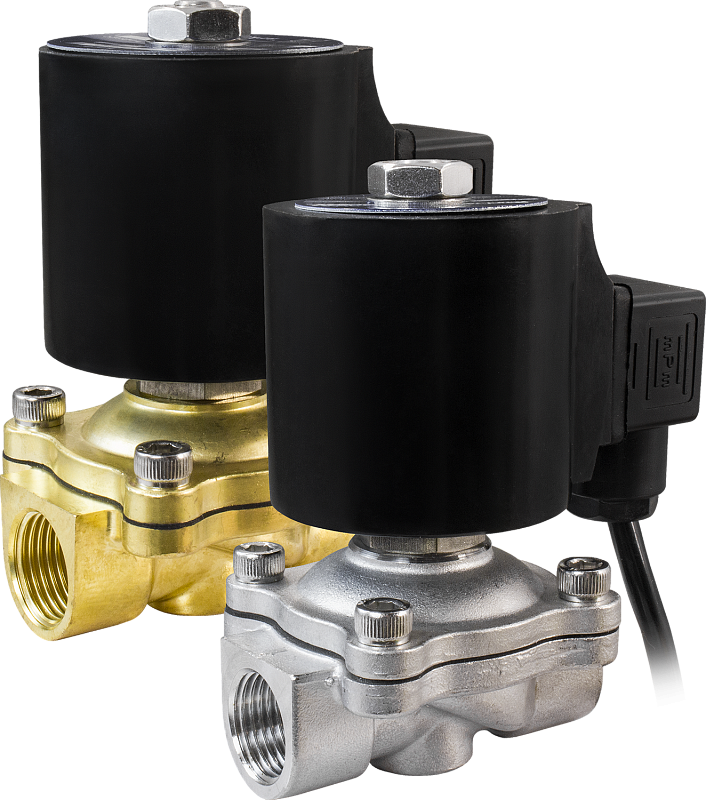

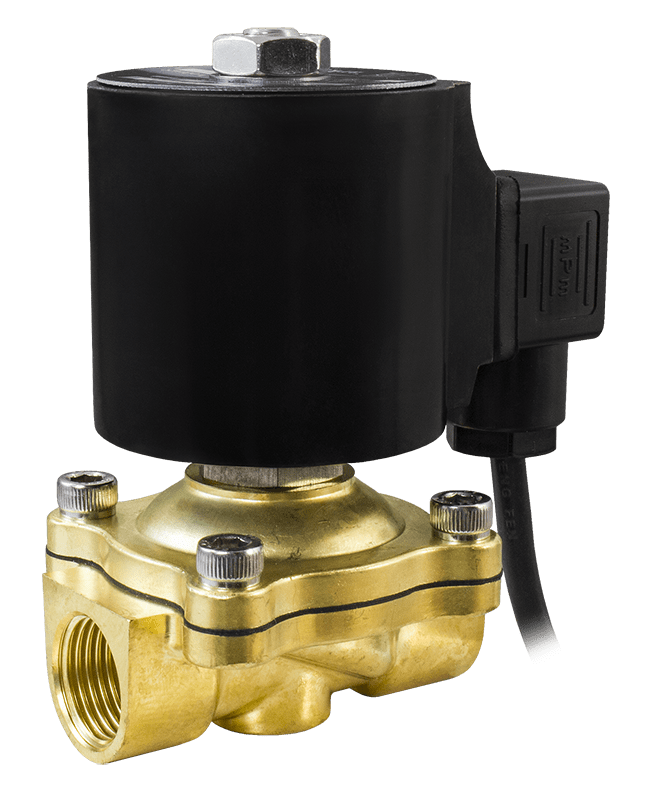

Клапан нормально закрытый AR-YCDF11

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

Рабочая среда: вода, горячая вода
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...0,5 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь, нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"

В закладки

от 7 681 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (32)
Все модификации ()
Отзывы (0)

Клапан соленоидный AR-YCDF11 нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

Клапан предназначен для использования под водой
Применяется для фонтанов
Глубина погружения до 1 метра
Срабатывание при нулевом давлении
Класс защиты IP68
Скорость срабатывания до 10 раз в секунду
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Латунь, нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0...0,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Катушка*		F14B, F24B; IP68 Выводные провода 95 см
Питание	F14B	~220 В, ~110 В, ~24 В
	F24B	=24 В, =12 В
Мощность	F14B	24 ВА (АС)
	F24B	15 Вт (DC)

Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCDF11-15-1/2-GYV	15	3,84	G½"	0	0,5	1035
AR-YCDF11-20-3/4-GYV	20	7,93	G¾"			1125
AR-YCDF11-25-1-GYV	25	10,24	G1"			1456
AR-YCDF11-32-1.1/4-GYV	32	18,77	G1¼"			2200
AR-YCDF11-40-1.1/2-GYV	40	25,59	G1½"			2700
AR-YCDF11-50-2-GYV	50	40,94	G2"			3000

Расшифровка обозначения на примере клапана AR-YCDF11-15-1/2-XYZ:
AR-YCDF11 – модель клапана;
15 – Ду, мм (диаметр условного отверстия);
1/2 – размер резьбы, дюймы;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь, S – нержавеющая сталь;
Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-YCDF11, Ду, мм
Размер, мм	15	20	25	32	40	50
A (с катушкой F24B)	110	118	125,5	136	148	163
A (с катушкой F14B)	100	108	115,5	126	138	153
B	54	54	72	120	120	94
C	67,5	69,5	93	120	120	133
D	11	14	20	30	30	34
G	½"	¾"	1"	1¼"	1½"	2"
K	25	25	27,5	28,5	28,5	28,5
L	55	55	62	66	66	66
M	84	84	91	94	94	94
N	50	50	56,5	57	57	57

Версия: 2022-02-09-ЛВС
