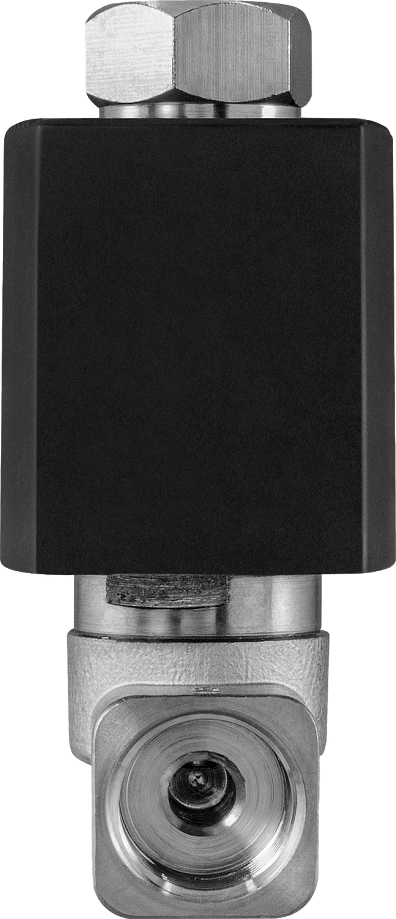

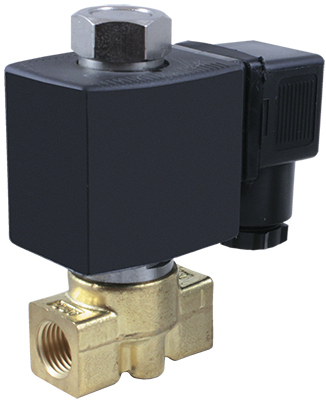

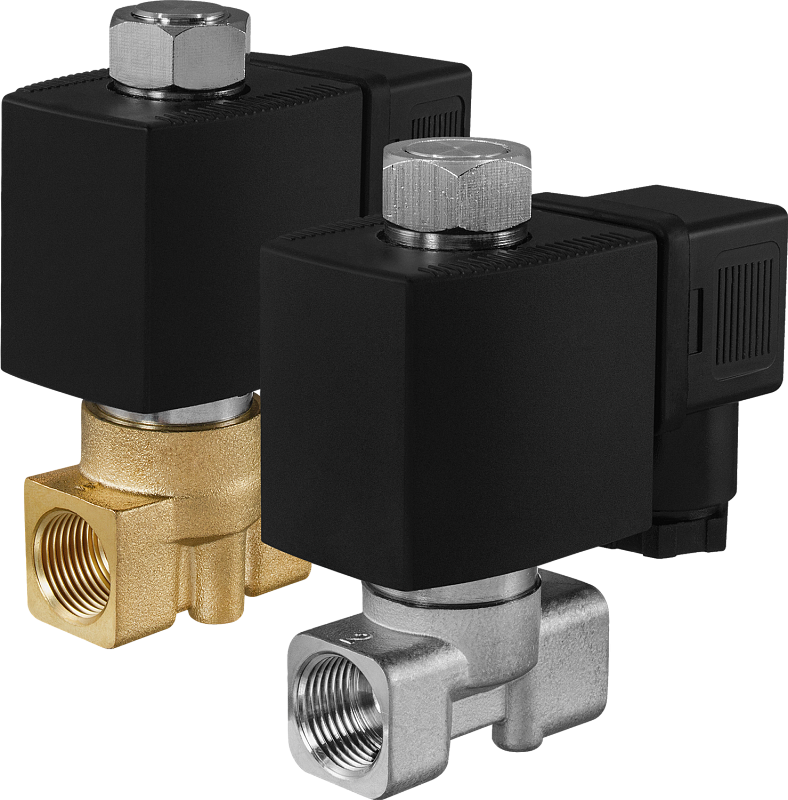

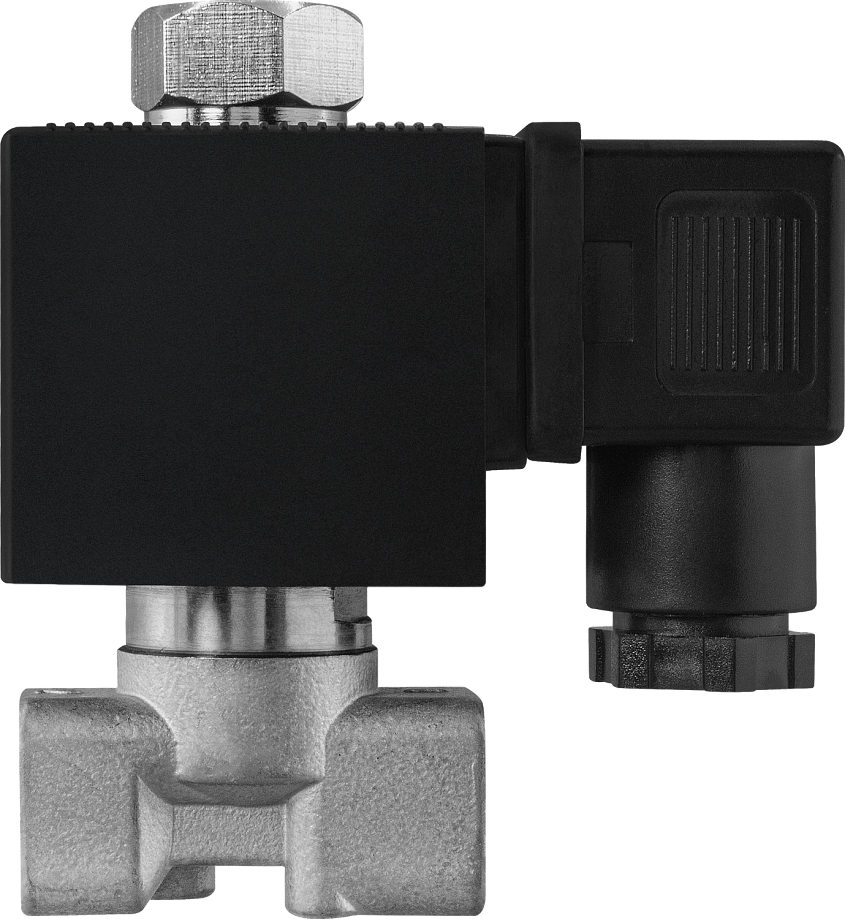

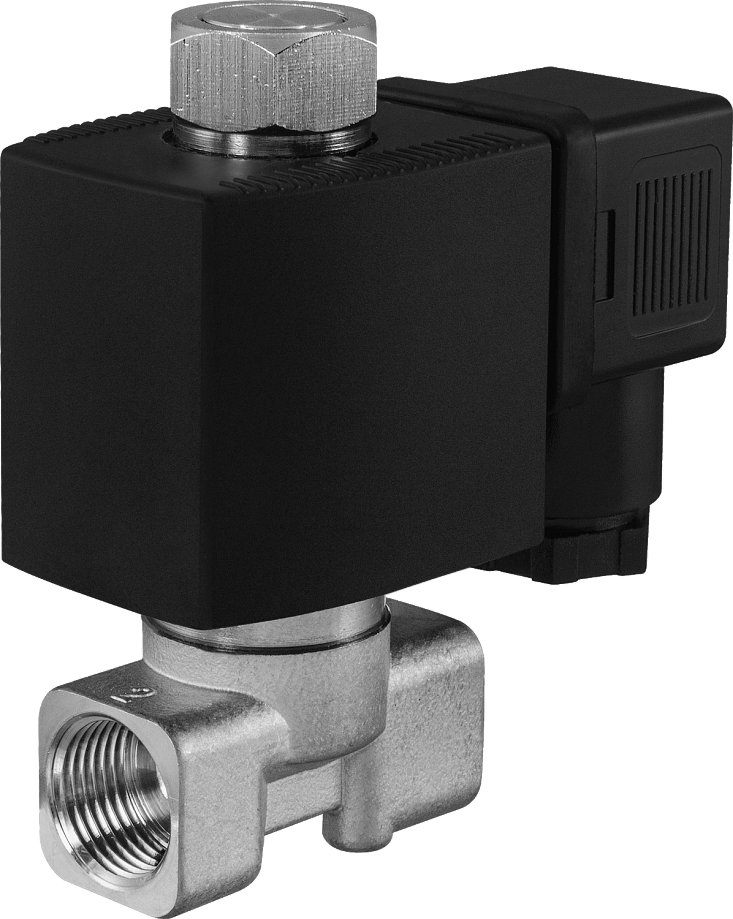

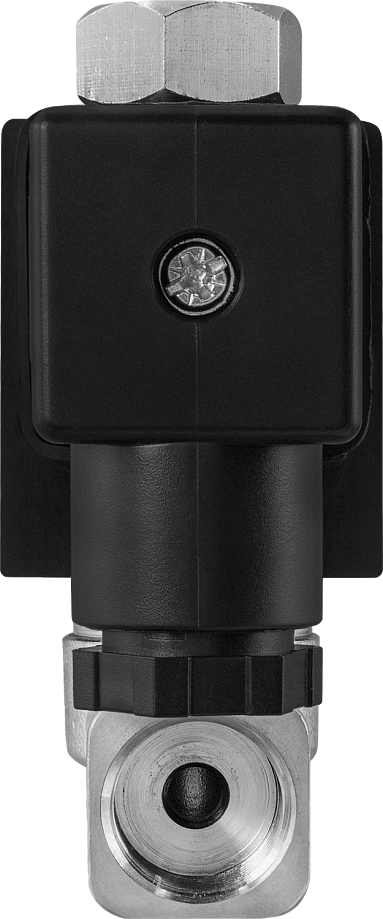

Клапан нормально открытый AR-YCSM12

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газы, светлые нефтепродукты, слабые кислоты, спирт
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...1,6 МПа
Диаметр условного прохода: 1,6...5 мм
Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"...G⅜"
Универсальный клапан на наибольшее количество сред

Является аналогом:

Производитель	TORK	Burkert	ASCO	Ceme	Danfoss
Модель/серия	T-GN	6013	Серия 256	Серия 65	EV210B

В закладки

от 4 389 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (40)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с поршнем AR-YCSM12 для управления потоком рабочей среды в трубопроводе Особенности:

Универсальный клапан на наибольшее количество сред
Срабатывание при нулевом давлении
Компактный размер

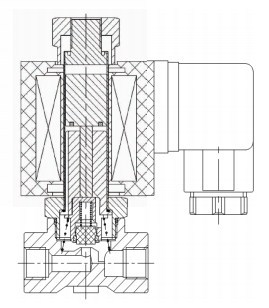

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газы, светлые нефтепродукты, слабые кислоты, спирт
Материалы	Корпуса: латунь или нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...1,6 МПа
Диаметр условного прохода	1,6...5 мм
Присоединение	Резьбовое G⅛"...G⅜"
Питание	~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
AS91HT IP54	20 ВА		V	V		V
	10 ВА	V			V
	14 Вт						V	V	V
ASE41H* IP65	5 ВА		V
ASE41H* IP65	7,5 Вт						V

*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCSM12-1,6-1/8-GYV	1,6	0,09	G⅛"	0	1,6	390
AR-YCSM12-2,5-1/8-GYV	2,5	0,15			1,4
AR-YCSM12-3-1/8-GYV	3	0,26			1,2
AR-YCSM12-2,5-1/4-GYV	2,5	0,15	G¼"		1,4
AR-YCSM12-3-1/4-GYV	3	0,26	G¼"		1,2
AR-YCSM12-5-3/8-GYV	5	0,52	G⅜"		0,4

Расшифровка обозначения на примере клапана AR-YCSM12-1,6-1/8-XYZ:
AR-YCSM12 – модель клапана.
1,6 – Ду, мм (диаметр условного отверстия).
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

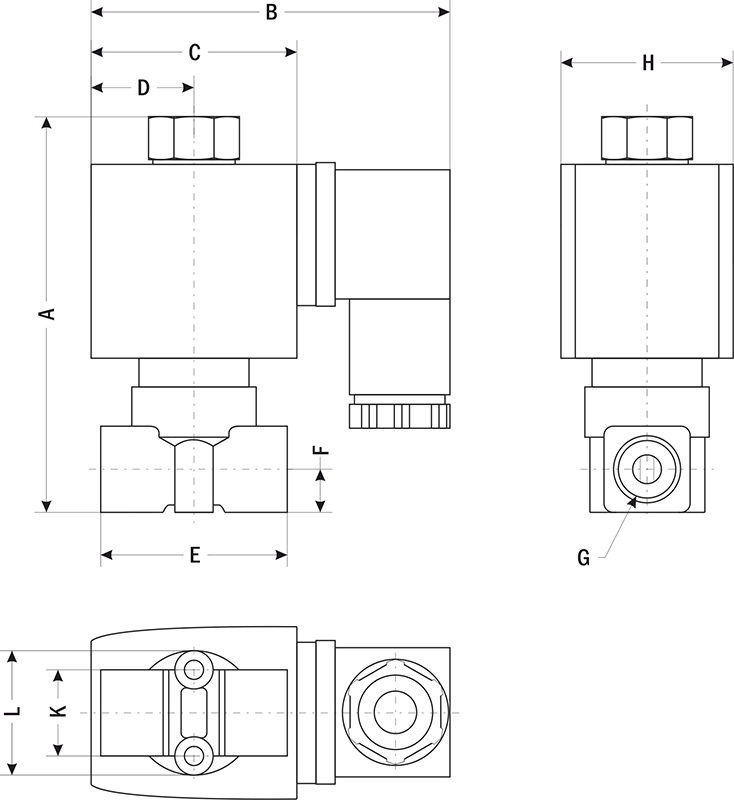

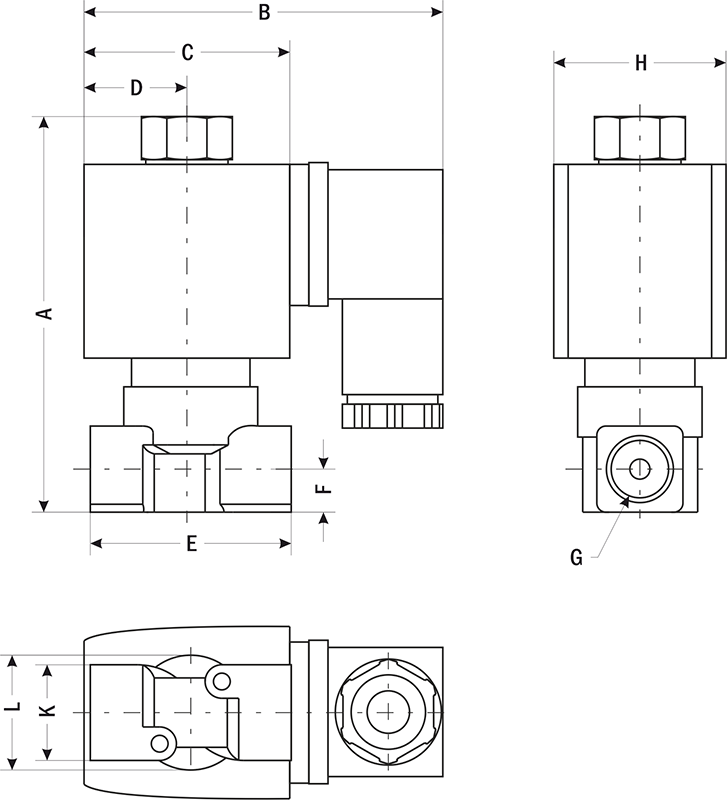

Габаритные размеры

Ду = 1,6...3 мм (нерж. сталь), Ду = 2,5...5 мм (латунь)	Ду = 5 мм (нерж. сталь)

Размер, мм	Ду = 1,6...3 мм	Ду = 5 мм	Ду = 5 мм
Материал корпуса	Нержав.сталь/Латунь	Латунь	Нержав.сталь
A	82	89	82
B	76	75	76
C	43	43	43
D	21,5	21,5	21,5
E	40	40,5	42
F	9	10,5	10
H	36	36	36
K	18	20	20
L	26	28	23,6

Версия: 2023-11-24-ЛВС
