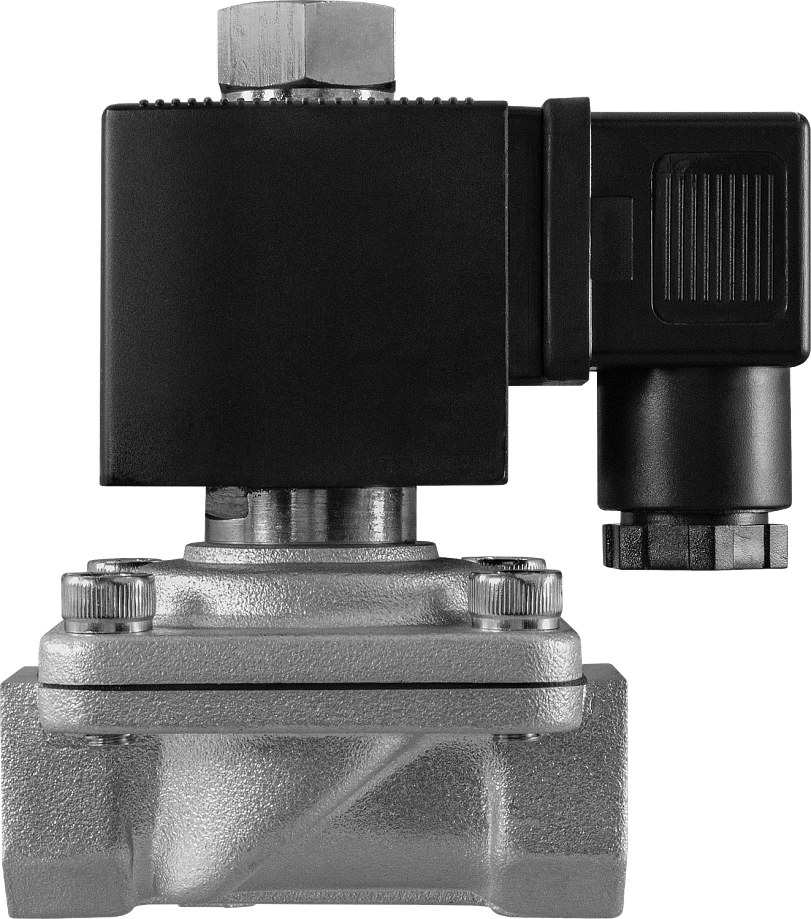

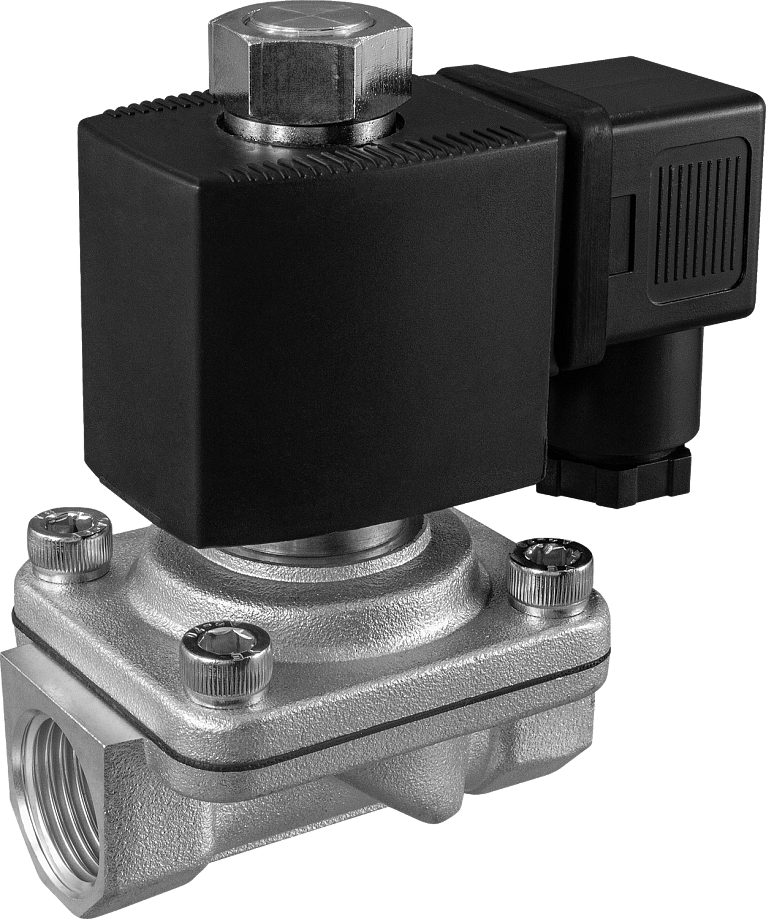

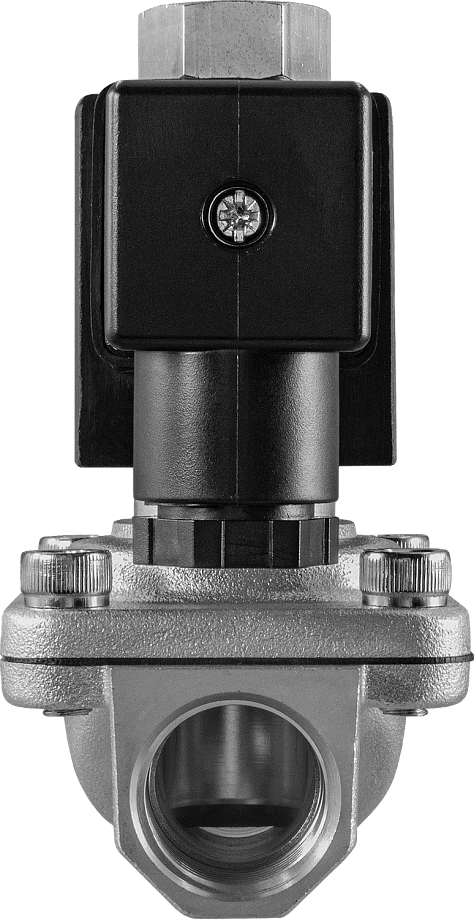

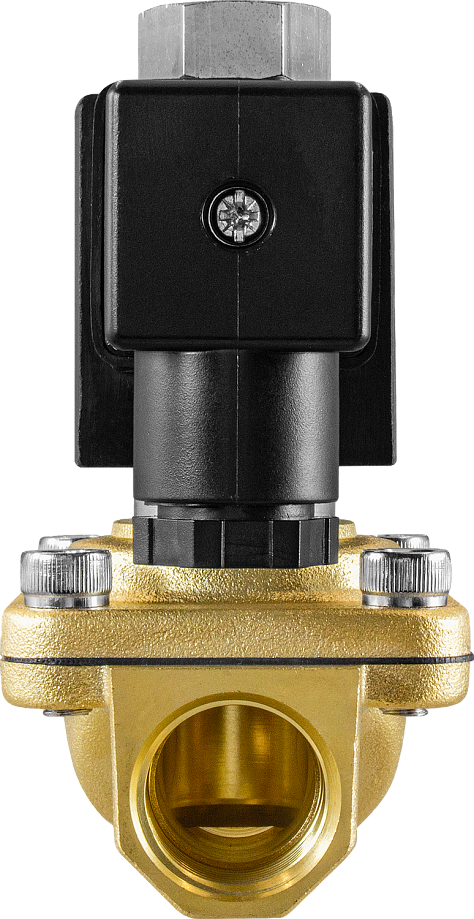

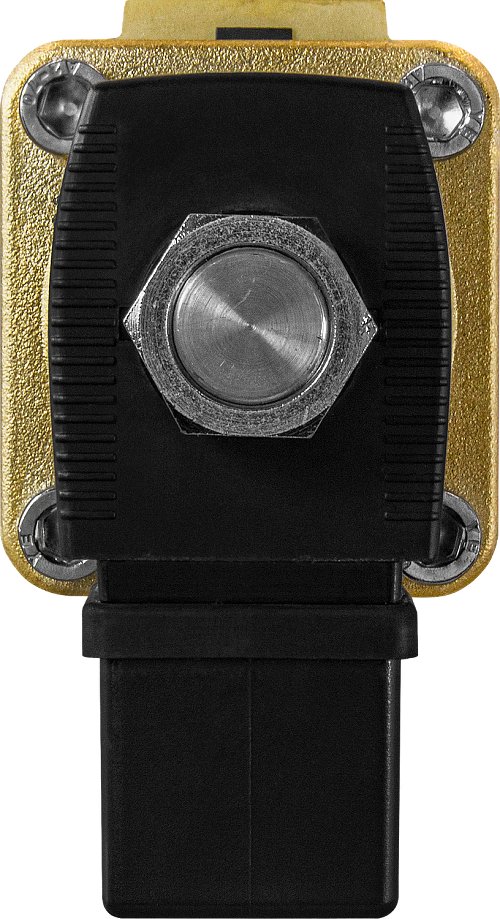

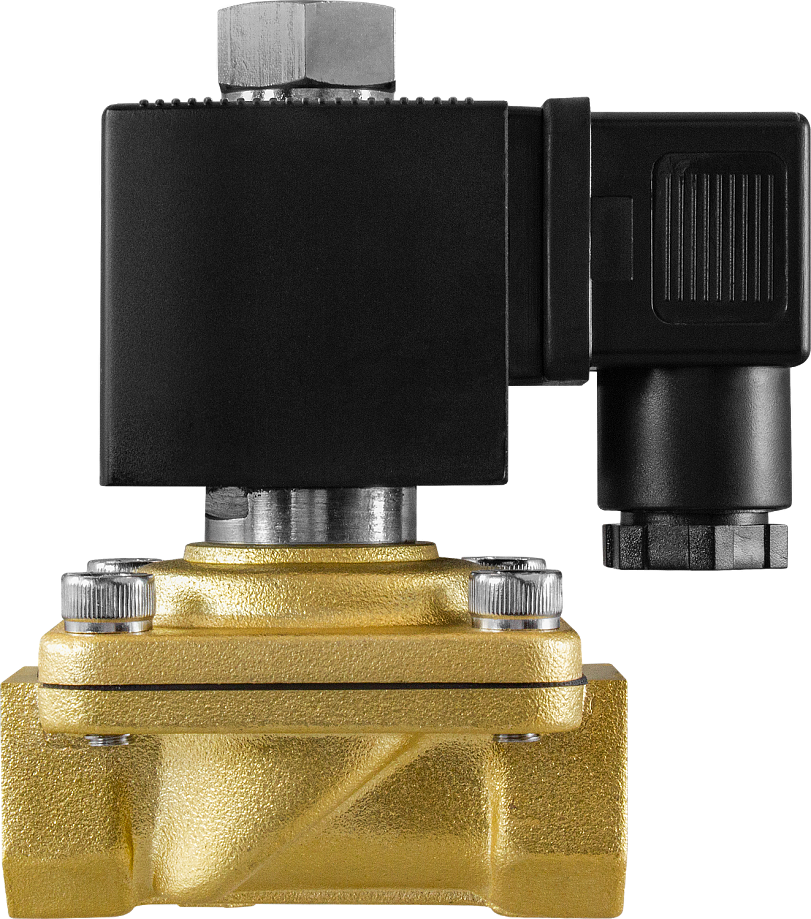

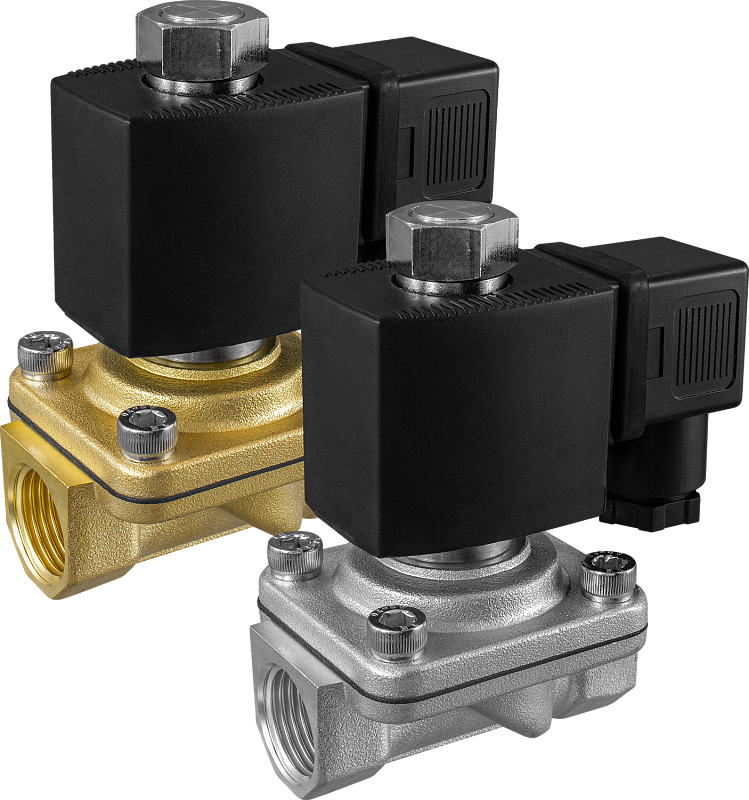

Клапан нормально открытый AR-2W42

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...0,9 МПа
Диаметр условного прохода: 15...25 мм и 40...50 мм (только для корпусов из нерж.стали)
Материал корпуса: нержавеющая сталь, латунь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"

В закладки

от 4 620 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (72)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Высокая частота срабатывания
Долгий срок службы

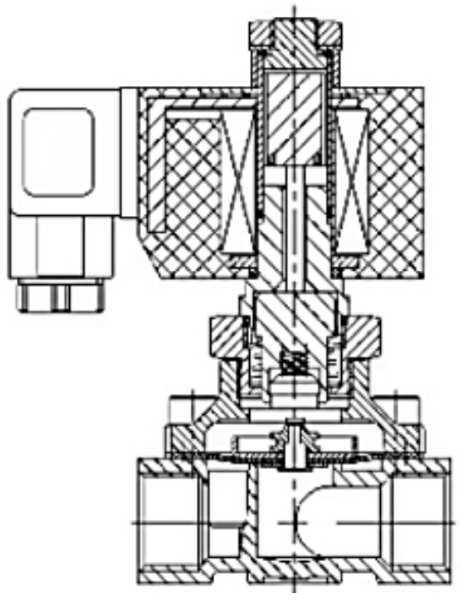

Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени, либо когда он обязательно должен быть открыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра-грязевика типа ФС-У перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, спирт, масла
Материал	Корпуса	Латунь	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0...0,9 МПа
Диаметр условного прохода		15...25 мм	15...50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =110 В, =24 В, =12 В, =6 В

Ду, мм	Катушка	Мощность	AC					DC
Ду, мм	Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=110 В	=24 В	=12 В	=6 В
15...25	AS91HT IP54	20 ВА		V	V		V
		10 ВА	V			V
		14 Вт							V	V	V
	ASE41H** IP65	5 ВА		V
	ASE41H** IP65	7,5 Вт							V
40...50*	AS71H IP65	17 ВА		V	V		V
40...50*	AS71H IP65	23 Вт						V	V	V

*Только для модификации с корпусом из нержавеющей стали.
**Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа
AR-2W42-15-1/2-GYV	15	3,8	½"	0,0	0,9
AR-2W42-20-3/4-GYV	20	8	¾"
AR-2W42-25-1-GYV	25	10	1"
AR-2W42-40-1.1/2-GSV	40	27	1½"
AR-2W42-50-2-GSV	50	31	2"

Расшифровка обозначения на примере клапана AR-2W42-15-1/2-XYZ:
AR-2W42 – модель клапана.
15 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

AR-2W42-15...25

AR-2W42-40...50

Размер, мм	AR-2W42, Ду, мм
Размер, мм	15		20		25		40	50
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь	Сталь	Сталь
A	100		105		113		152	170
B	50		50		61		86	100
C	66		66		86		110	137
D	13		16		19,5		27,5	35
5G	½"		¾"		1"		1½"	2"
Вес, г	620	612	674	621	873	844	2024	3106
