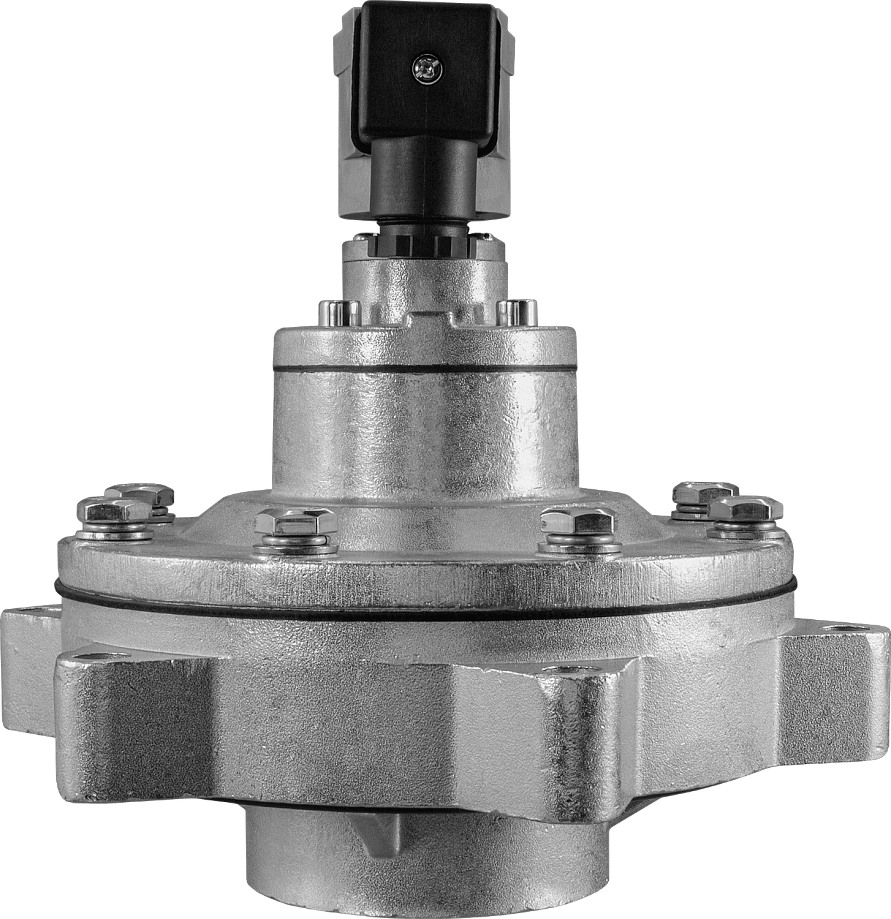

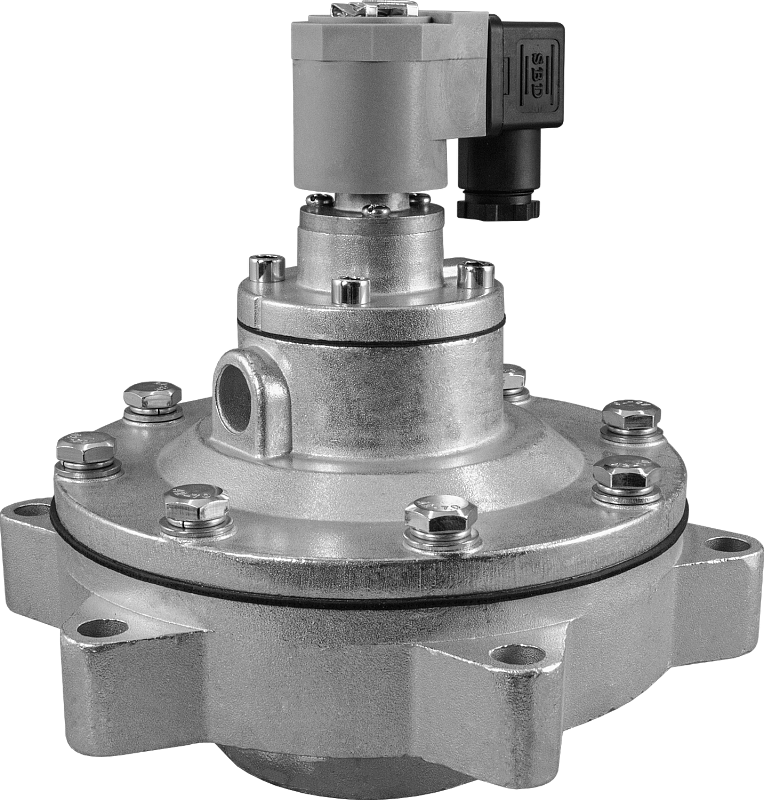

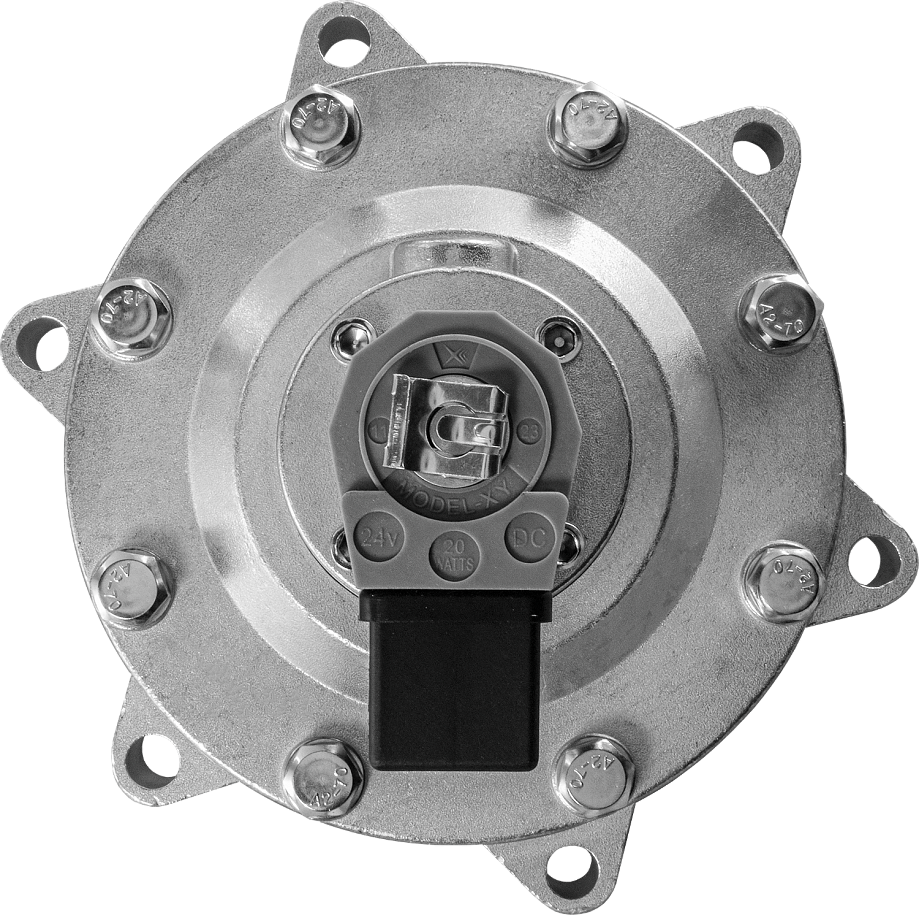

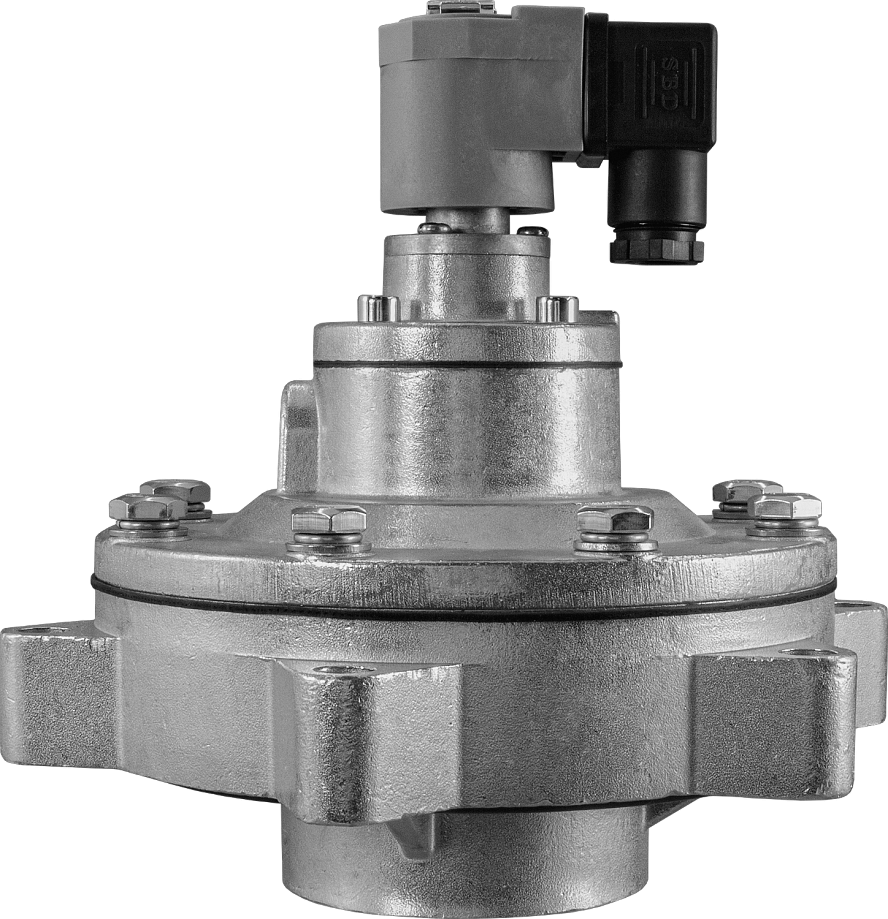

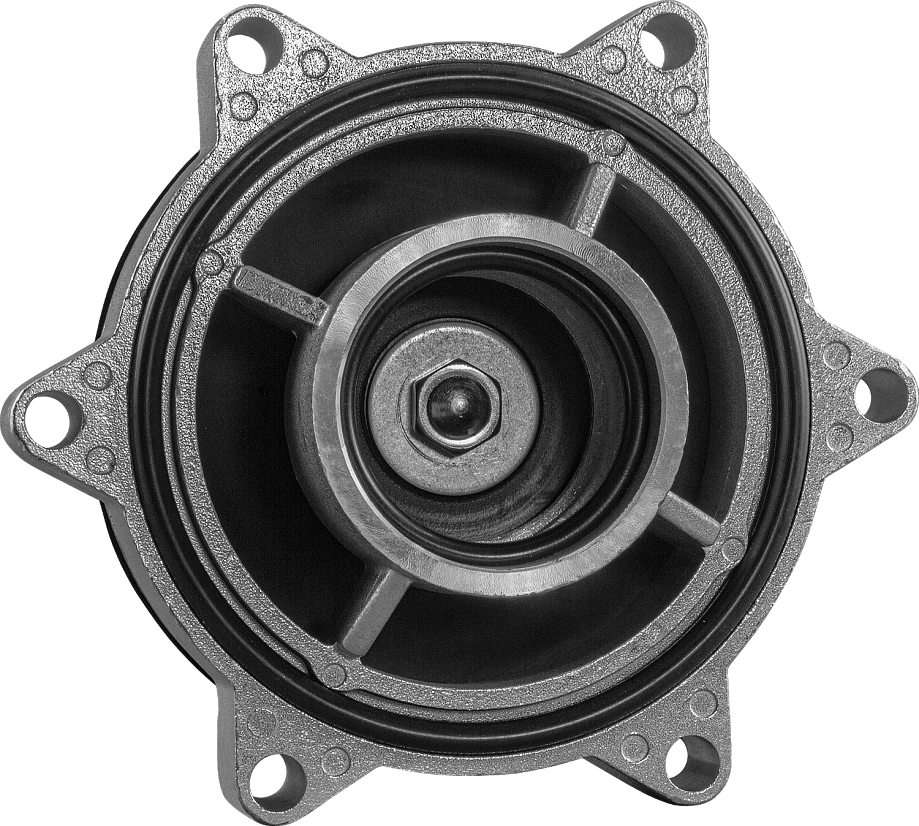

Клапан нормально закрытый AR-RMF-Y

Для прибора имеется просмотр в 3D

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 50...80 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: штуцеры ∅ 65 мм, ∅ 80 мм, ∅ 90 мм
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 13 214 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Y предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность
Фланцевое крепление на продувочную трубу
Минимальное время открытия и закрытия
Аналог клапанов ASCO

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны обеспечивают:

надежное изолирование сжатого воздуха от продувочных труб
минимальные потери давления при максимальном расходе воздуха
высокую эффективность работы всей системы импульсной очистки рукавных фильтров

Клапаны подают воздух в течение очень короткого времени в виде сильного удара по запыленному рукавному фильтру, в результате чего происходит «обрушение» накопившегося слоя продукта со стенок рукава. Клапаны имеют высокую пропускную способность и минимальное время открытия и закрытия. Предназначены для установки на ресиверы или возможна индивидуальная установка на пневмомагистрали, в системах аспирации.

Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		50 мм, 65 мм, 80 мм
Присоединение		Штуцеры ∅ 65 мм, ∅ 80 мм, ∅ 90 мм
Катушка		SB461, IP65
Питание		~220 В, ~110 В, ~24 В, =24 В, =12 В
Мощность		25 ВА (АС), 20 Вт (DC)

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-RMF-Y-50-d65-CAN	50	50	76	Штуцер ∅ 65 мм	0,3	0,8	2575
AR-RMF-Y-65/62-d80-CAN	65	62	91	Штуцер ∅ 80 мм			3165
AR-RMF-Y-80/76-d90-CAN	80	76	144	Штуцер ∅ 90 мм			3745

Расшифровка обозначения на примере клапана AR-RMF-Y-65/62-d80-XYZ:
AR-RMF-Y – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
d80 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцер.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

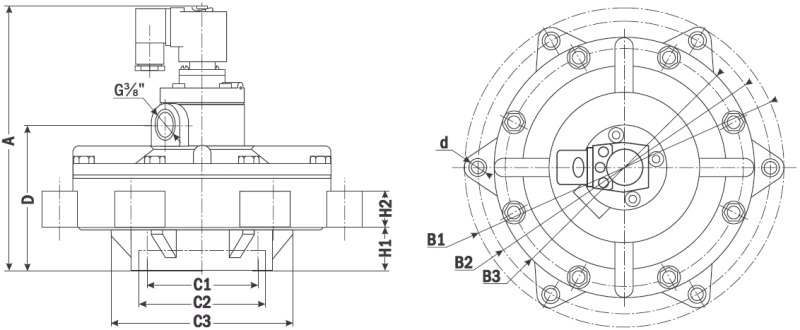

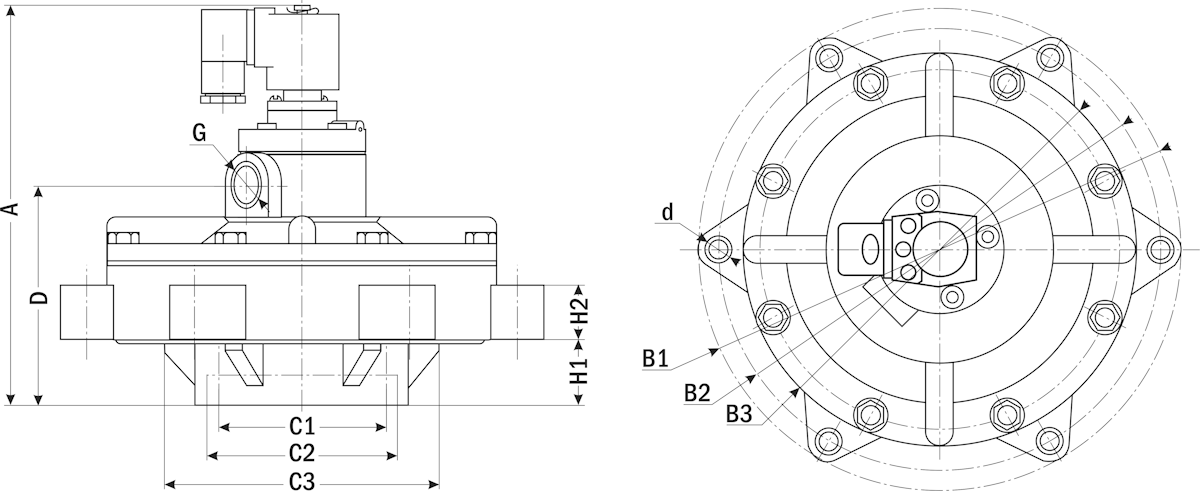

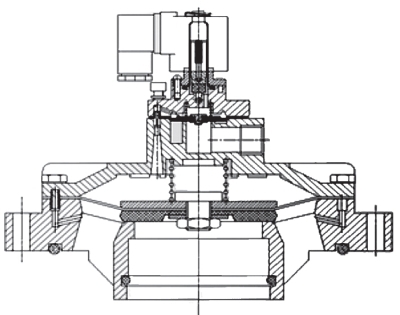

Габаритные размеры

AR-RMF-Y, Ду, мм	Размеры, мм
AR-RMF-Y, Ду, мм	A	∅ B1	∅ B2	∅ B3	∅ C1	∅ C2	∅ C3	D	H1	H2	∅ d	G
50	187	200	180	159	65	79	118	100	31	22	6−12	∅16
65	197	226	204	185	80	94	145	107	35	25	6−11	⅜"
80	205	248	227	200	90	99	141	113	34	27	6−11	⅜"
