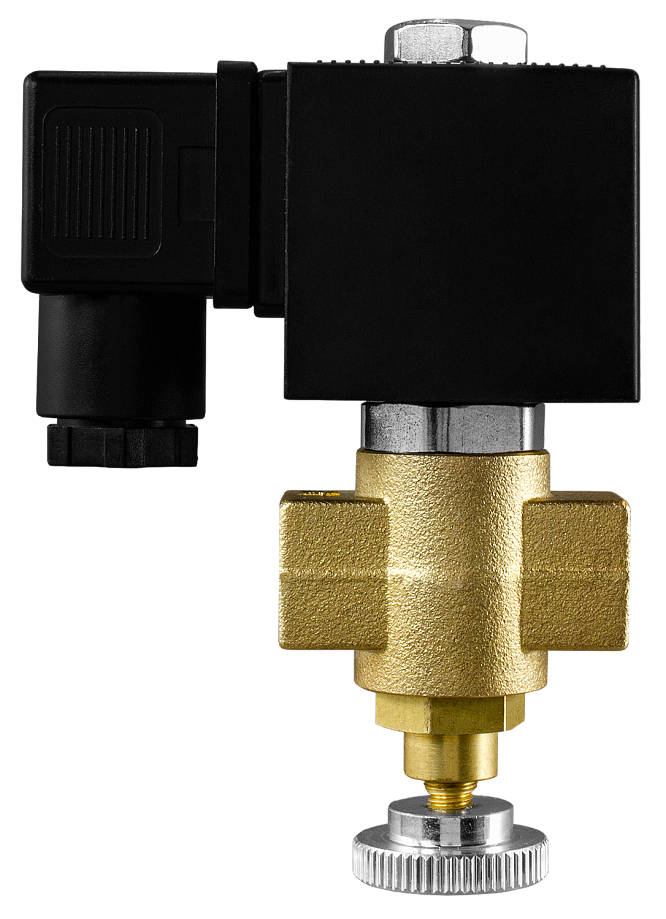

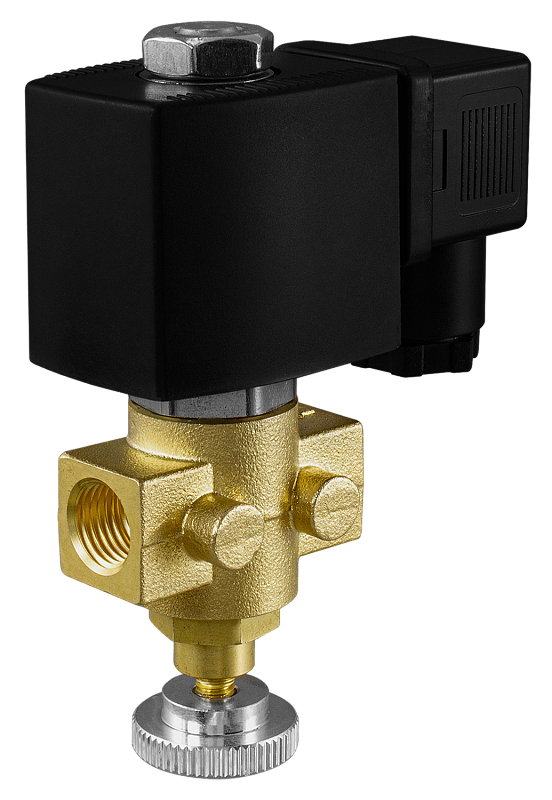

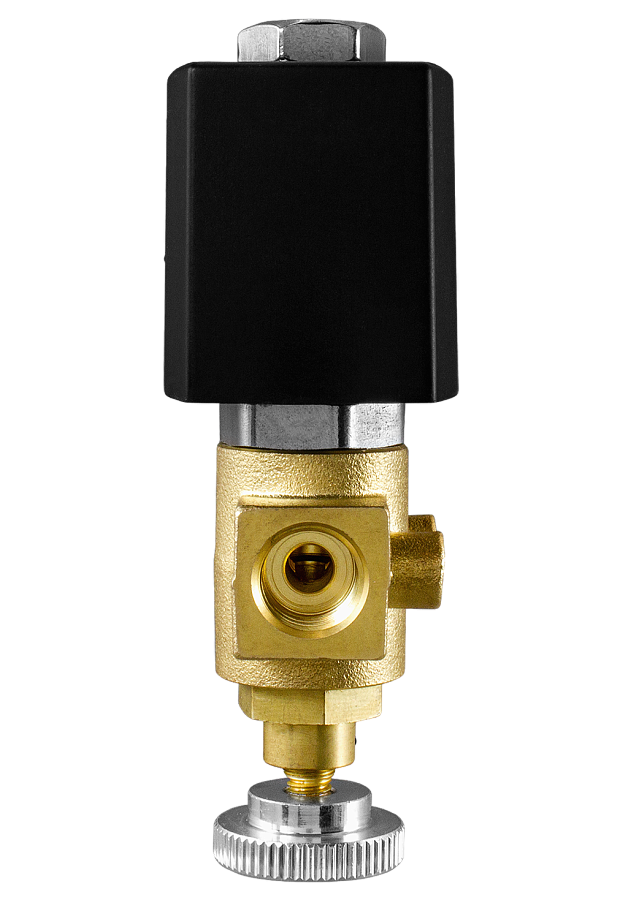

Клапан нормально закрытый AR-1ZH11

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: бытовой и природный газ, воздух
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...0,2 МПа
Диаметр условного прохода: 6 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G¼"
Ручное управление при отсутствии питания

В закладки

от 3 325 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-1ZH11 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Срабатывание при нулевом давлении

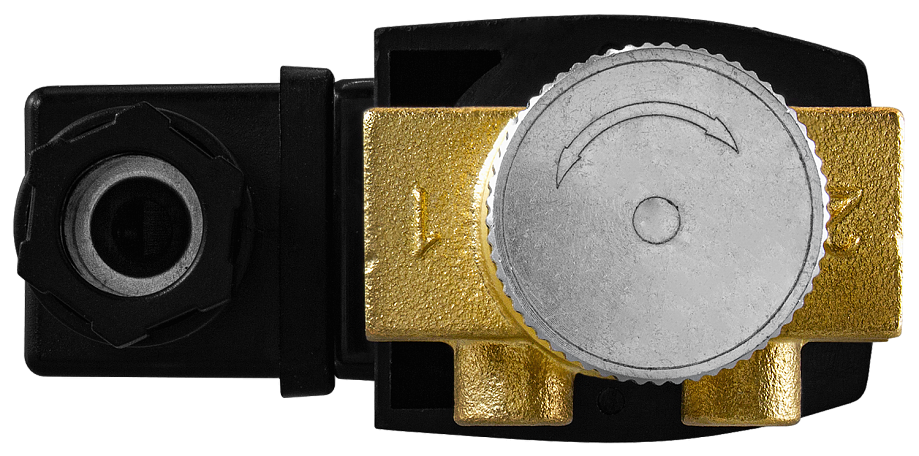

Для ручного открытия клапана необходимо повернуть ручку против часовой стрелки, для ручного закрытия — по часовой стрелке
Высокая частота срабатывания
Долгий срок службы

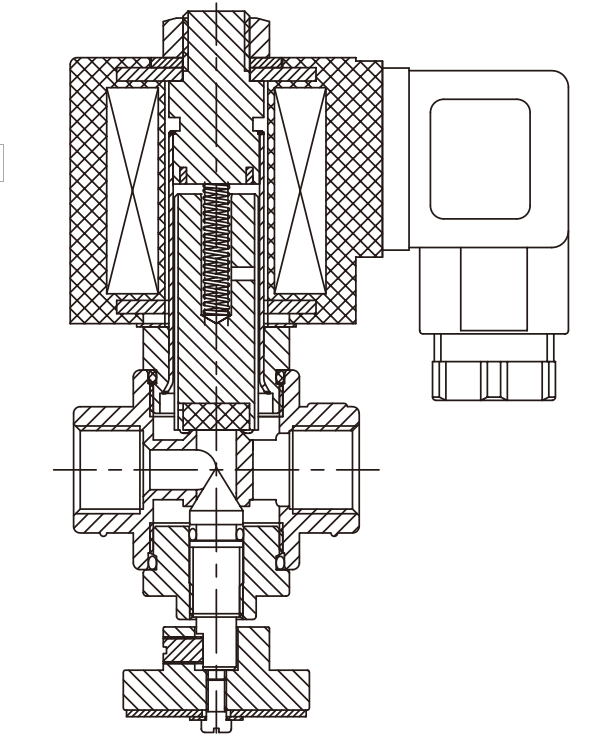

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения
клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бытовой и природный газ, воздух
Материал	корпуса	Латунь
	уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0,0...0,2 МПа
Диаметр условного прохода		6 мм
Присоединение		Резьбовое G¼"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V
ASEx543** IP65	23 ВА		V	V		V
ASEx543** IP65	13 Вт						V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Использование взрывозащищенной катушки ASEx543 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	AR-1ZH11-6-1/4-GBV	Pmin, МПа	Pmax, МПа	Вес, г	6	0,48	¼"	0,0	0,2	435

Расшифровка обозначения на примере клапана AR-1ZH11-6-1/4-GBV:
AR-1ZH11 – модель клапана.
6 – Ду, мм (диаметр условного отверстия); 1/4 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

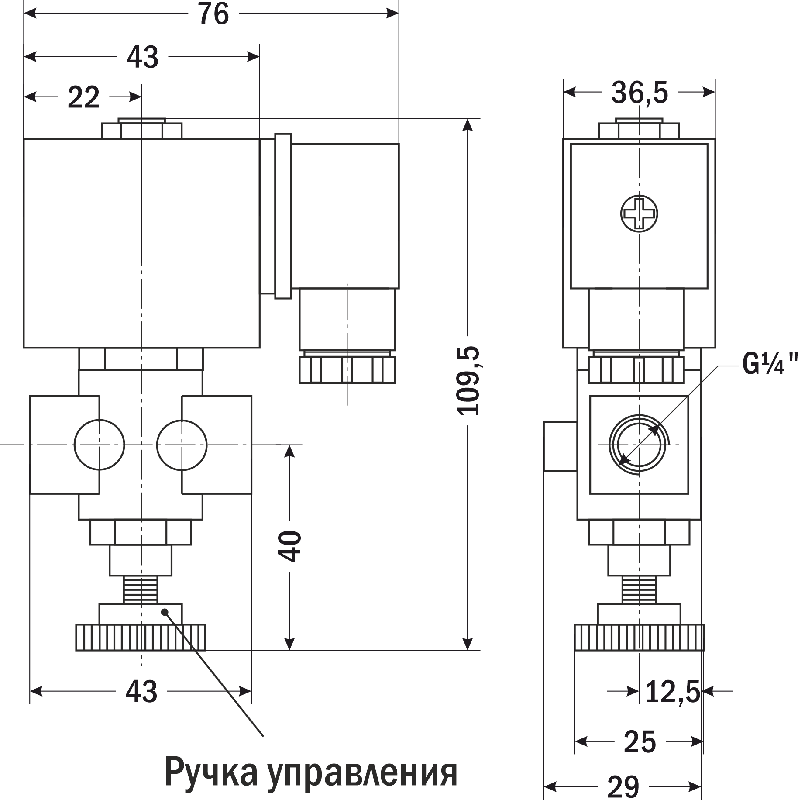

Габаритные размеры

Версия: 2024-01-23-ЛВС
