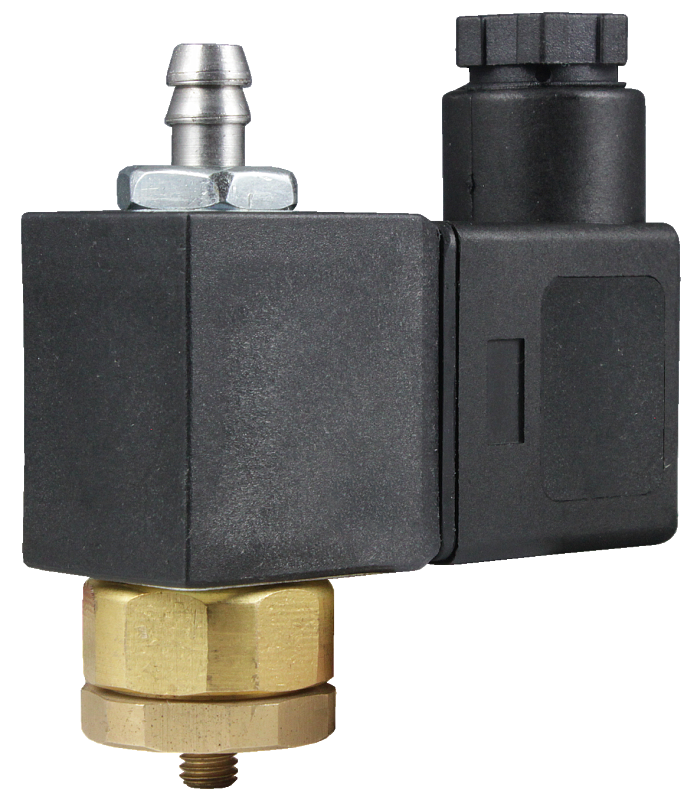

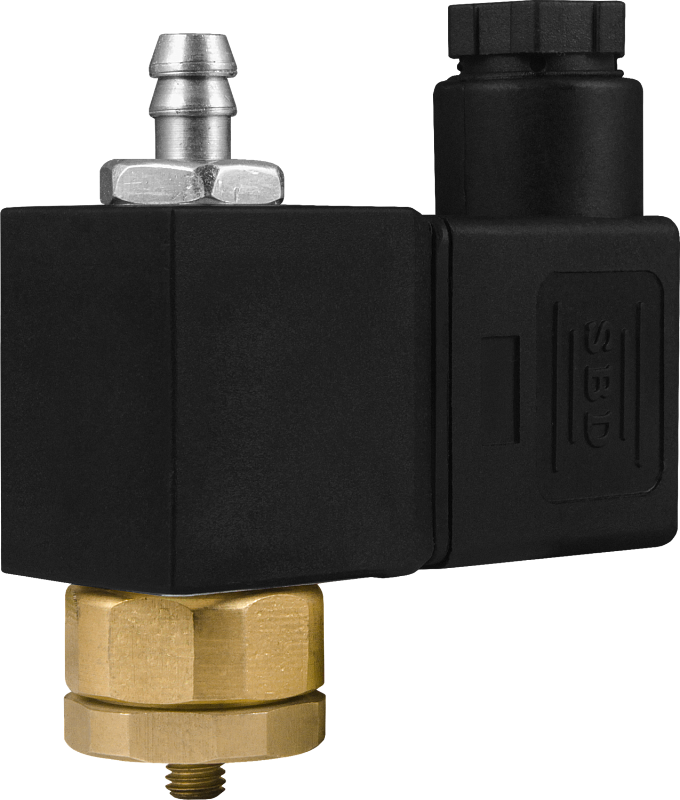

Клапан нормально открытый AR-5515-04M

Клапан соленоидный прямого действия нормально открытый с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0…2 MПa
Диаметр условного прохода: 1,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: вход – резьбовое наруж. M5, выход – штуцер ∅ 7 мм

В закладки

от 2 743 руб. Наличие: Под заказ к 2025.07.01 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный прямого действия нормально открытый с поршнем AR-5515-04M для управления потоком рабочей среды в трубопроводе Особенности:

Возможность использования в пищевых устройствах: кулерах, бойлерах, кофемашинах
Работа при высоком давлении до 2 МПа
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	1,5 мм
Присоединение	вход – резьбовое наруж. M5, выход – штуцер ∅ 7 мм
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м3/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5515-04M-1,5-5-MBV	1,5	0,09	Вход – наруж. M5, выход – штуцер ∅ 7 мм	0,0	2,0	120

Расшифровка обозначения клапана AR-5515-04M-1,5-5-XYZ:
AR-5515-04M – модель клапана.
1,5 – диаметр условного прохода в мм.
5 – размер резьбы в мм.
X – присоединение: М – метрическая резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

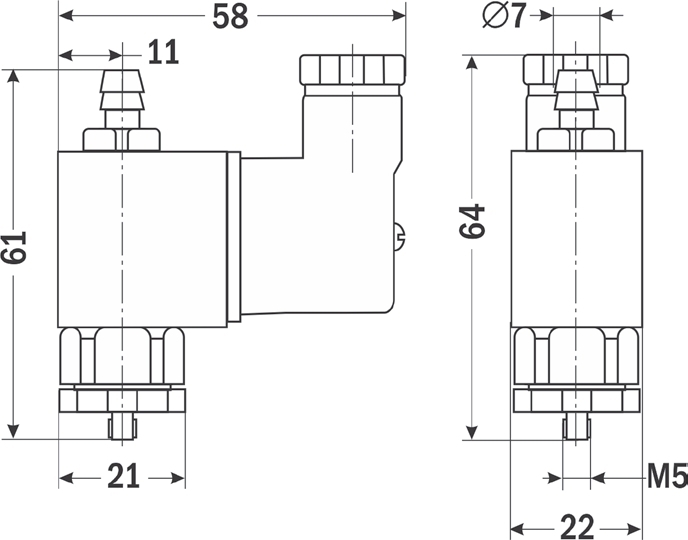

Габаритные размеры

Версия: 2022-05-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.57 Мб
