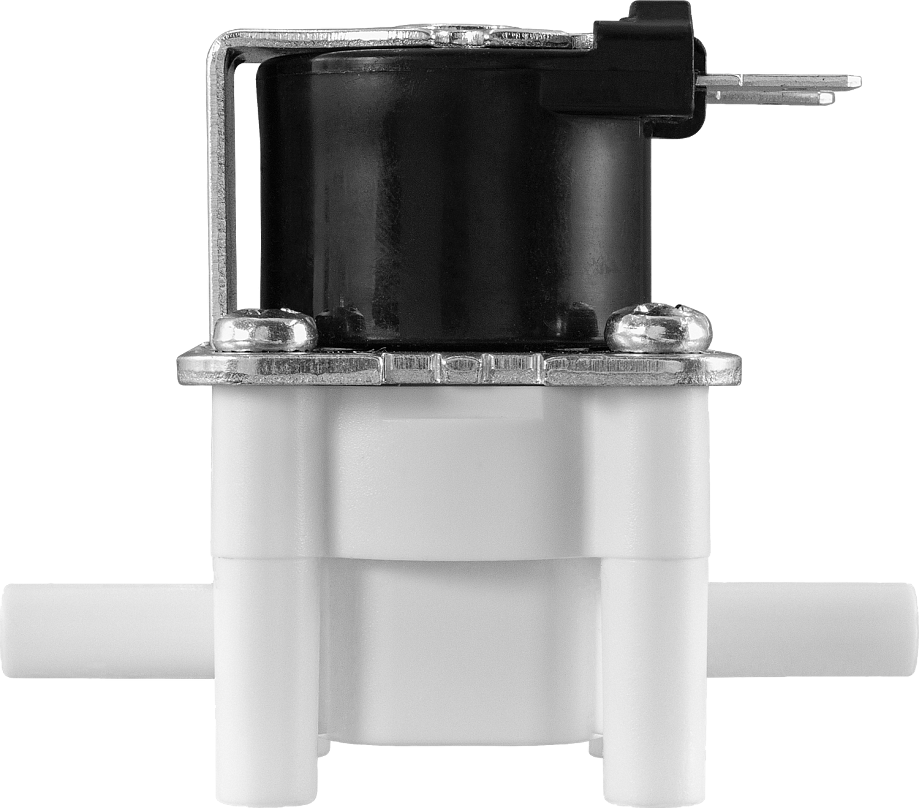

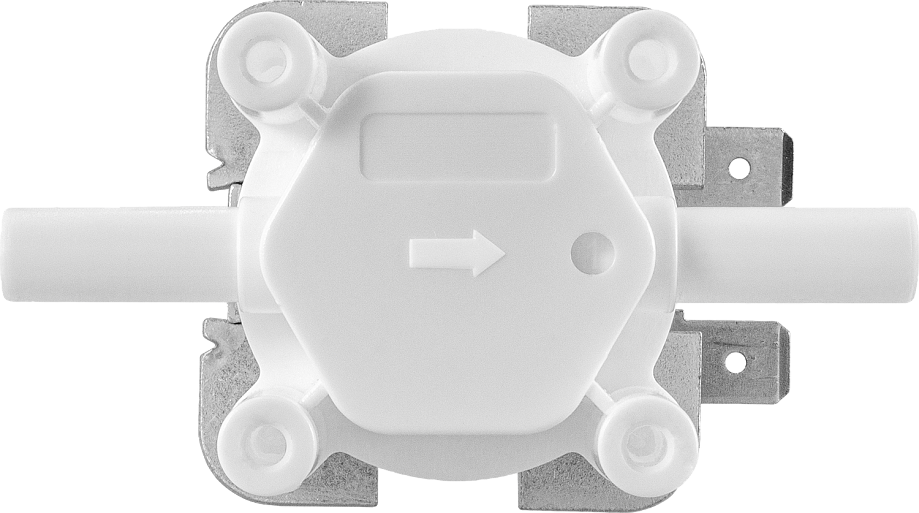

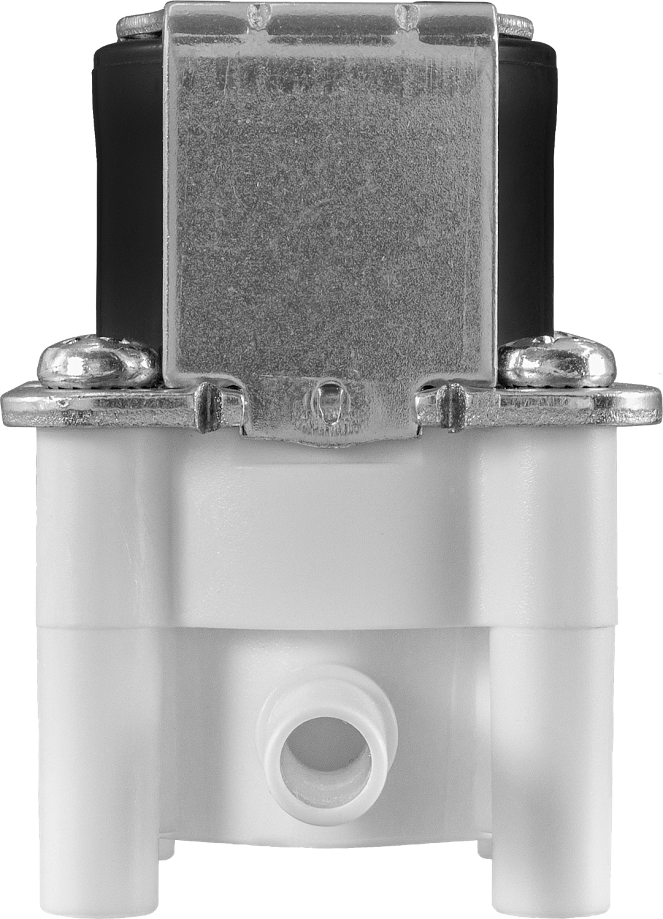

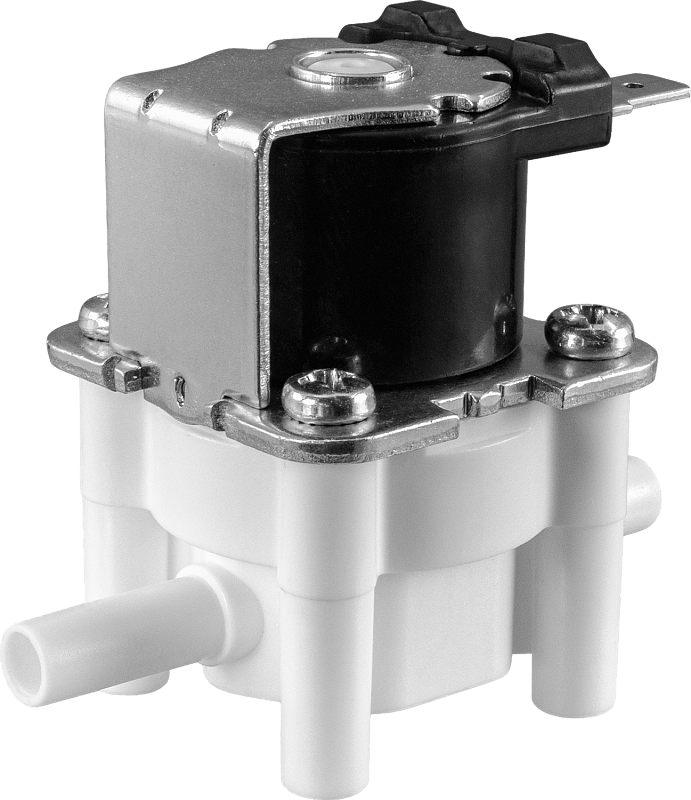

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-12P предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Пониженное энергопотребление
- Компактный размер

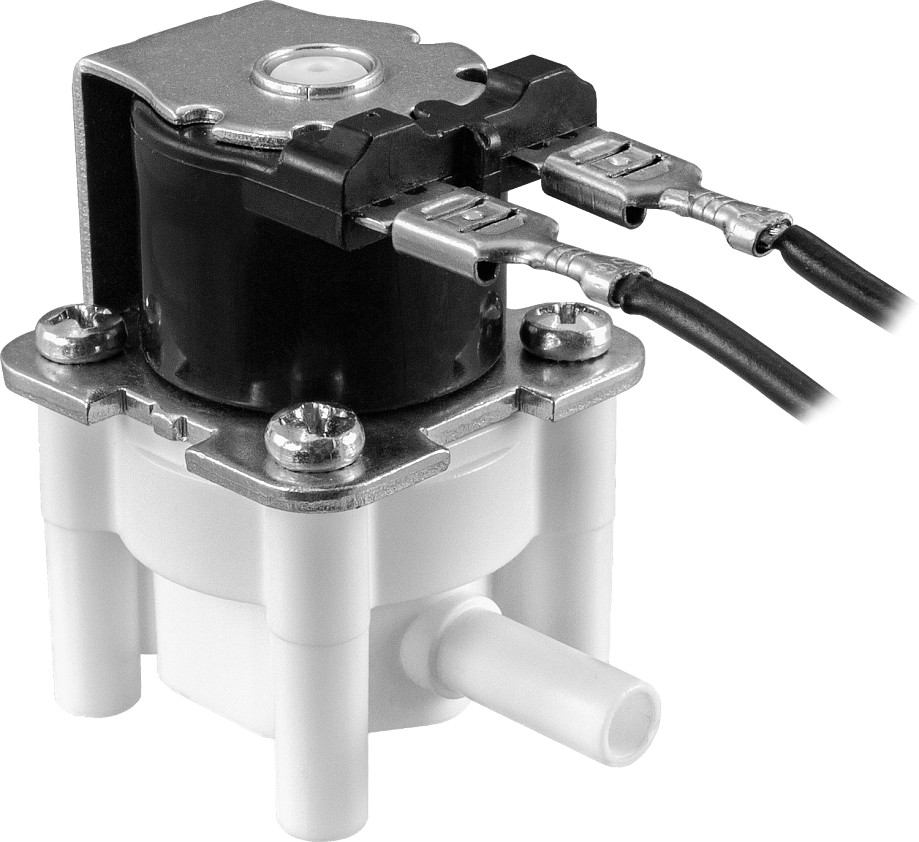

- Ламели для подключения в комплекте
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода, горячая вода, воздух, инертные газы, масла
|
Материал
| Корпуса
| Полиацеталь
|
Уплотнения
| NBR
|
Температура рабочей среды
| −10...+80°С
|
Рабочее давление
| 0,02...0,8 МПа
|
Диаметр условного прохода
| 5 мм
|
Присоединение
| 2 штуцера ∅ 6 мм
|
Катушка
| SA31B, IP20
|
Питание
| ~220 В
|
Мощность | 6 ВА |
Обозначение
| Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа | Вес, г
|
AR-YCWS10-12P-5-d6-CLN
| 5
| 0,85
| 2 штуцера ∅ 6 мм
| 0,02 | 0,8 | 76 |
Расшифровка обозначения клапана AR-YCWS10-12Р-5-d6-XYZ:
AR-YCWS10-12P – модель клапана.
5 – диаметр условного прохода в мм.
6 – диаметр присоединения в мм.
X – присоединение: C – штуцер.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

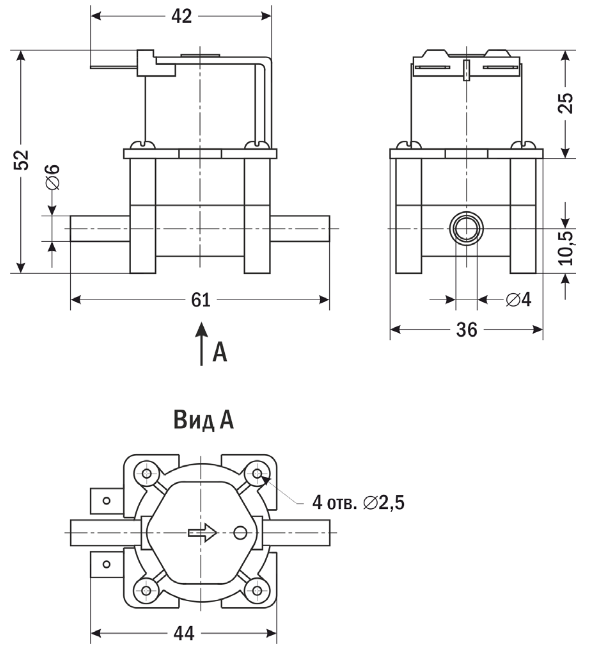

Габаритные размеры |
|
