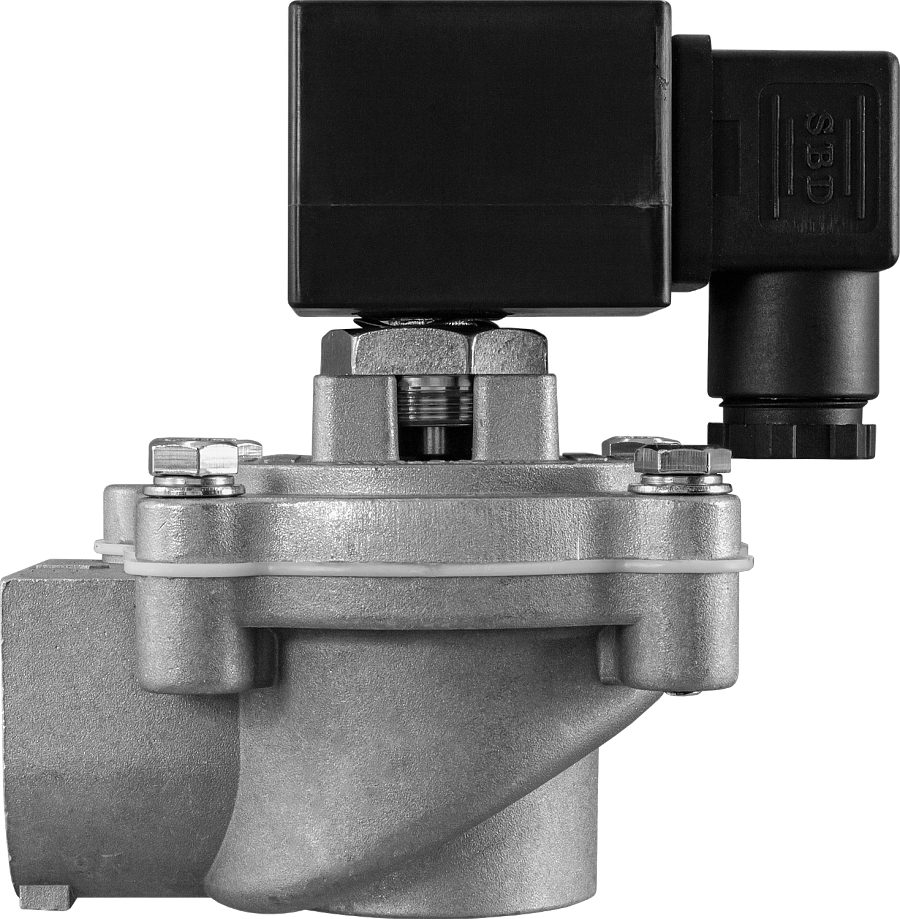

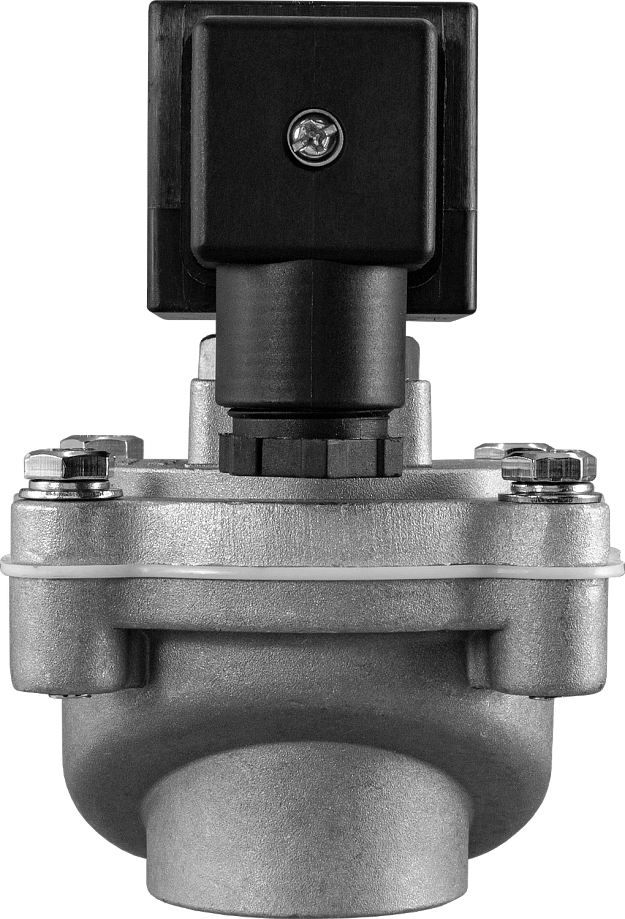

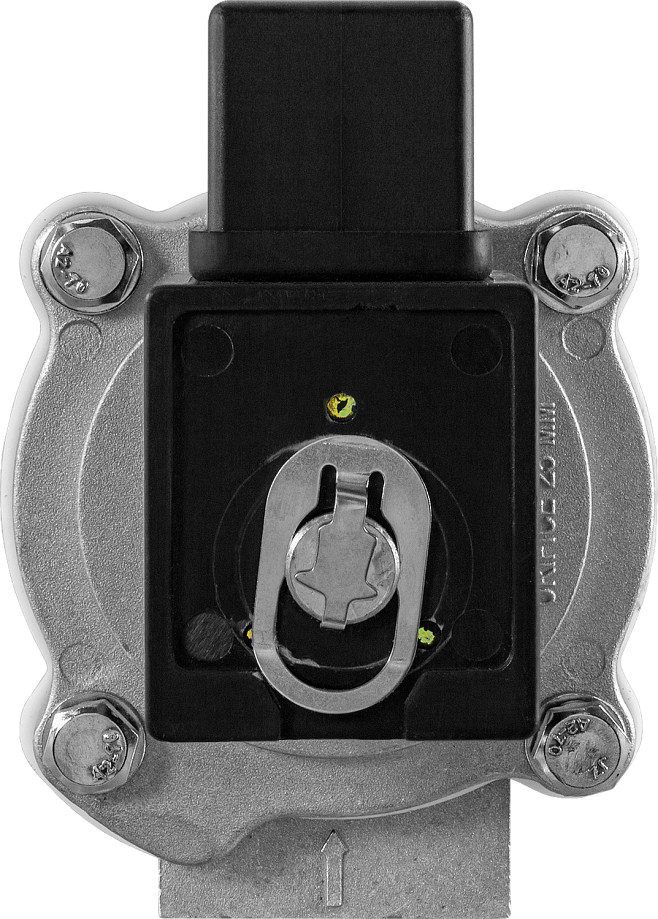

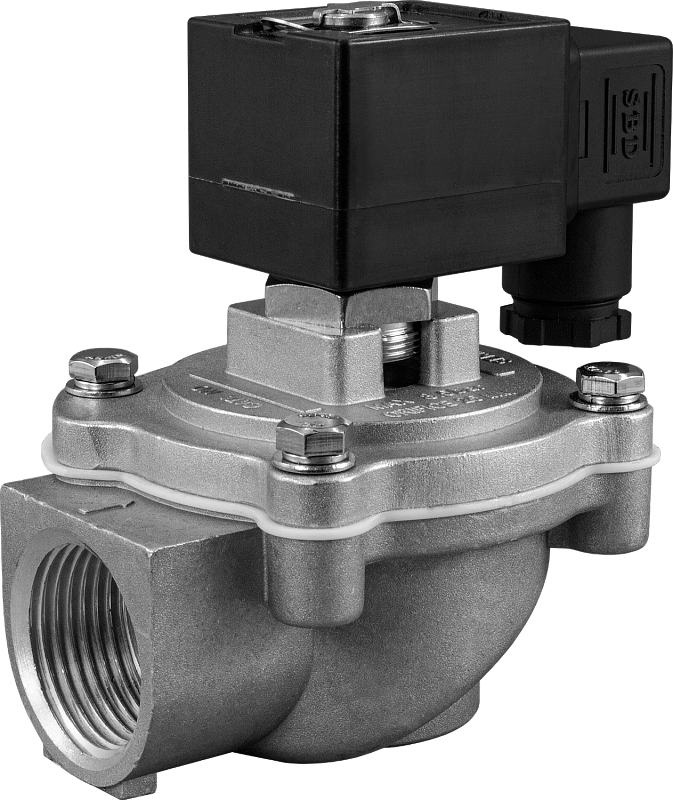

Клапаны нормально закрытые AR-RMF-Z-20, AR-RMF-Z-25

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 20 мм, 25 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G¾", G1"
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 2 981 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-20, AR-RMF-Z-25 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность благодаря угловой конструкции
Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		20 мм, 25 мм
Присоединение		Резьбовое G¾", G1"
Катушка		SB254, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		20 ВА (AC), 21 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Z-20-20-3/4-GAN	20	12	¾"	0,3	0,8	587
AR-RMF-Z-25-25-1-GAN	25	12	1"	0,3	0,8	564

Расшифровка обозначения на примере клапана AR-RMF-Z-20-20-3/4-XYZ:
AR-RMF-Z-20 – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

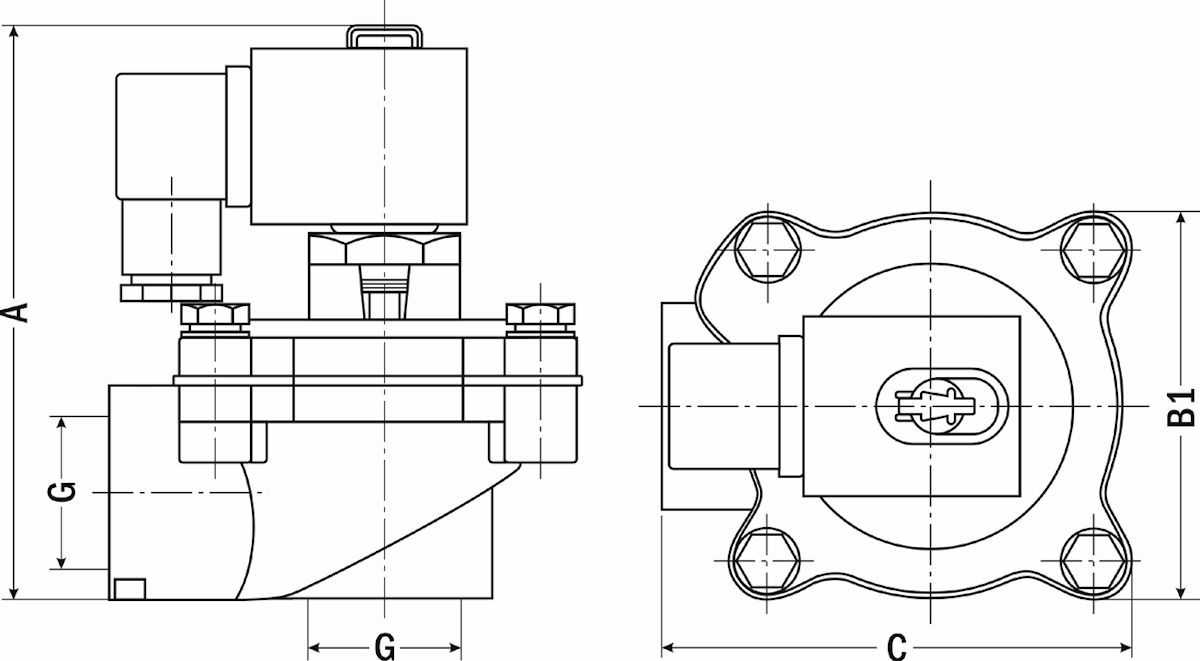

Габаритные размеры

Размер, мм	AR-RMF-Z-20	AR-RMF-Z-25
А	110	110
В2	75	75
С	91	91
G	¾"	1"

Версия: 2024-10-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.10.2024	0.43 Мб
