Клапан нормально закрытый AR-YCWS10-05P

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 4 мм
Материал корпуса: полиацеталь
Материал уплотнения: NBR
Присоединение: 2 штуцера ∅ 6,5 мм

Является аналогом:

Производитель	Ceme
Модель/серия	Серия V7

В закладки

1 054 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

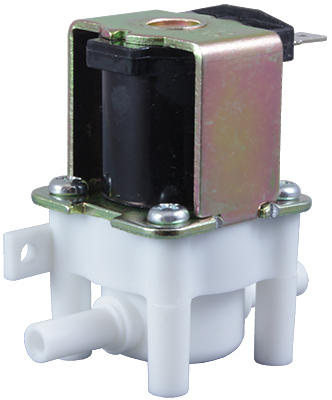

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-05P предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-05

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер

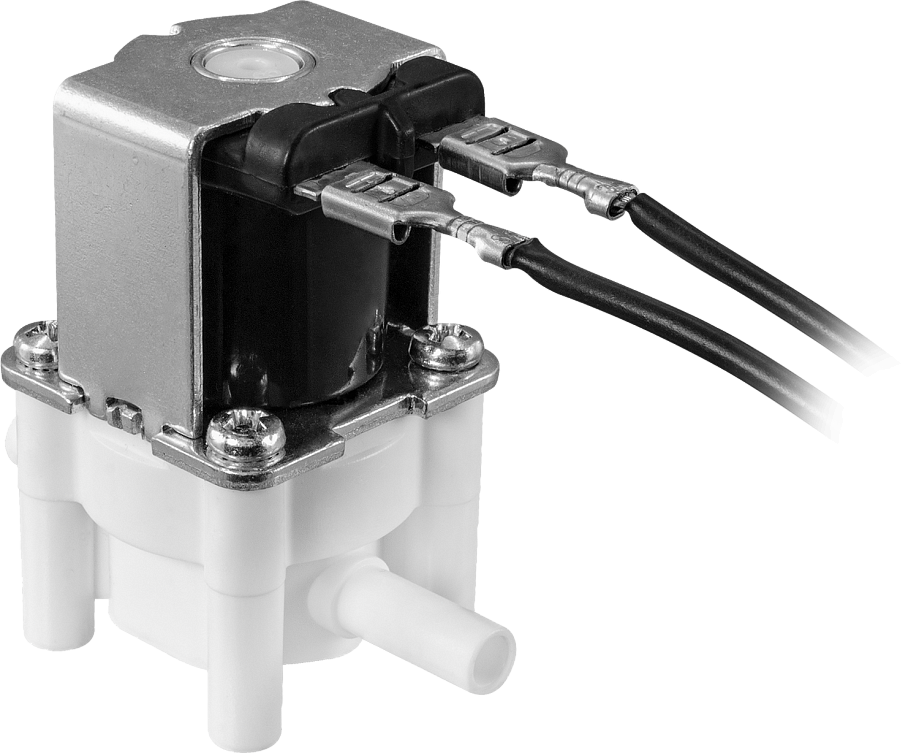

Ламели для подключения в комплекте

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	4 мм
Присоединение	2 штуцера ∅ 6,5 мм
Катушка	SA41B, IP20
Питание*	~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность	5 ВА (АС), 5 Вт (DC)

* При работе клапана с катушками ~220В, ~110В, ~24В возможен дребезг, не оказывающий влияния на работоспособность клапана.

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS10-05P-4-d6,5-CLN	4	0,85	2 штуцера ∅ 6,5 мм	0,02	0,8	120

Расшифровка обозначения клапана AR-YCWS10-05P-4-d6,5-XYZ:
AR-YCWS10-05P – модель клапана.
4 – диаметр условного прохода в мм.
6,5 – диаметр штуцера в мм.
X – присоединение: C – штуцеры.
Y – материал корпуса: L – полиацеталь.

Z – материал уплотнения: N – NBR.

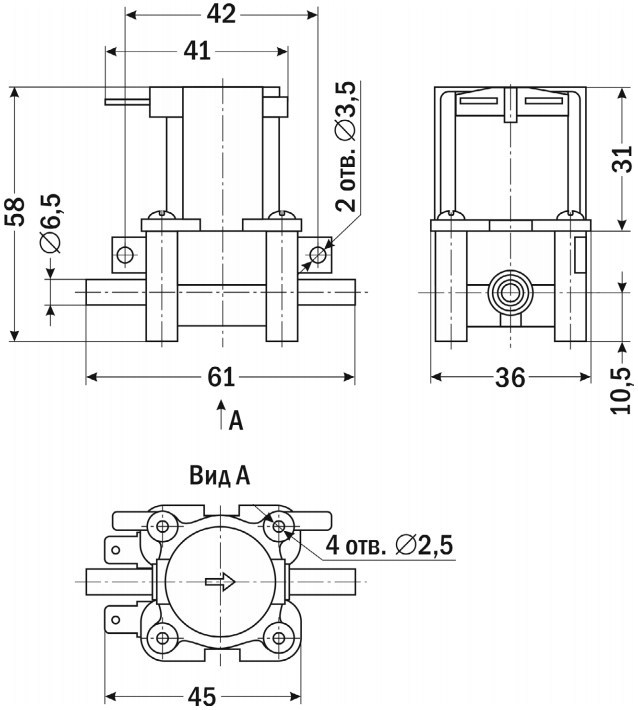

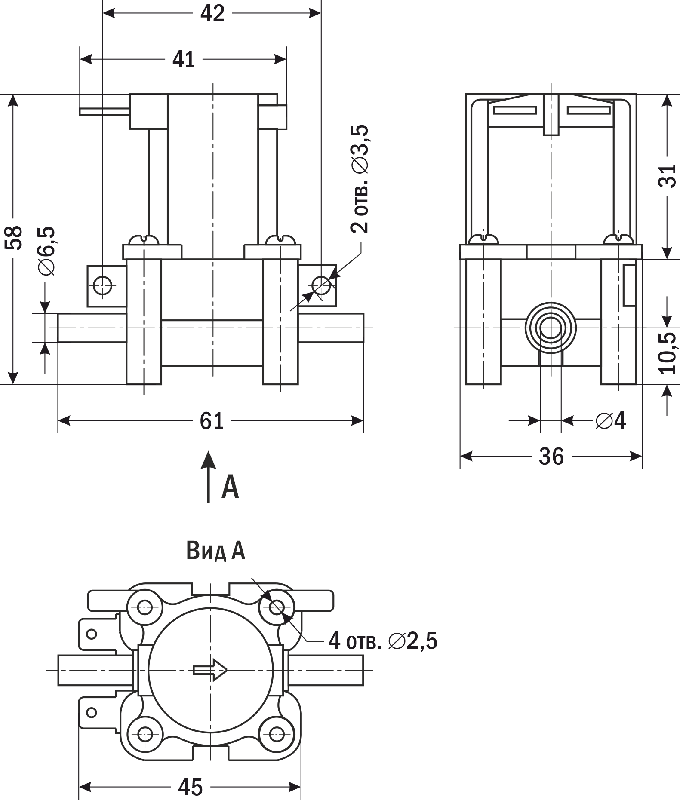

Габаритные размеры

Версия: 2023-12-05-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.64 Мб
