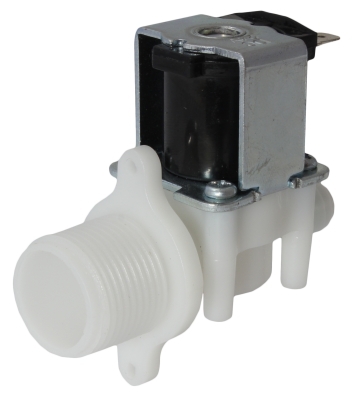

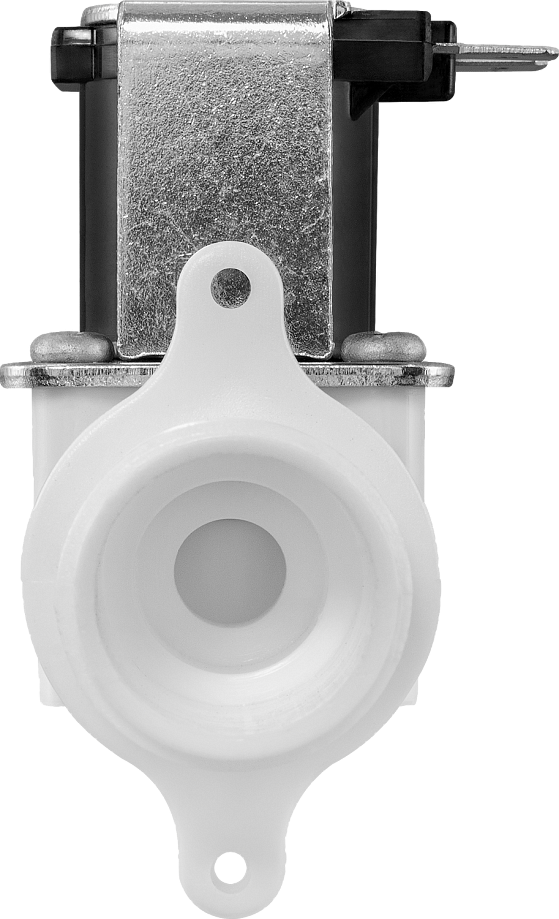

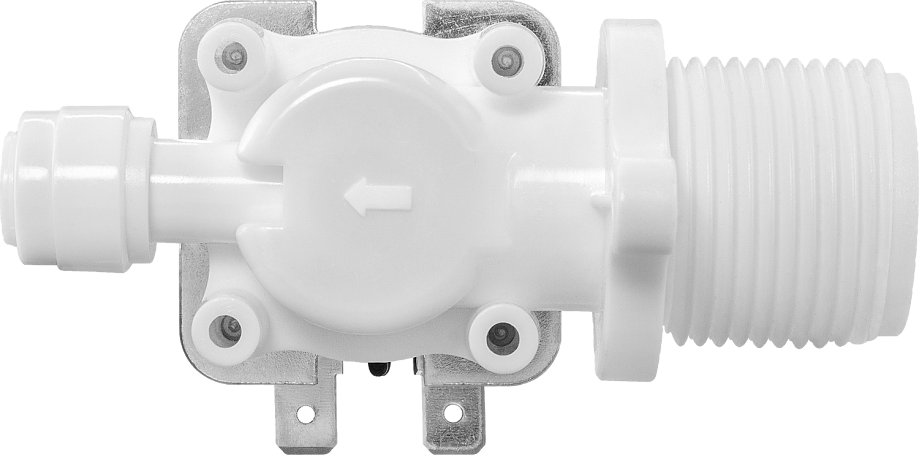

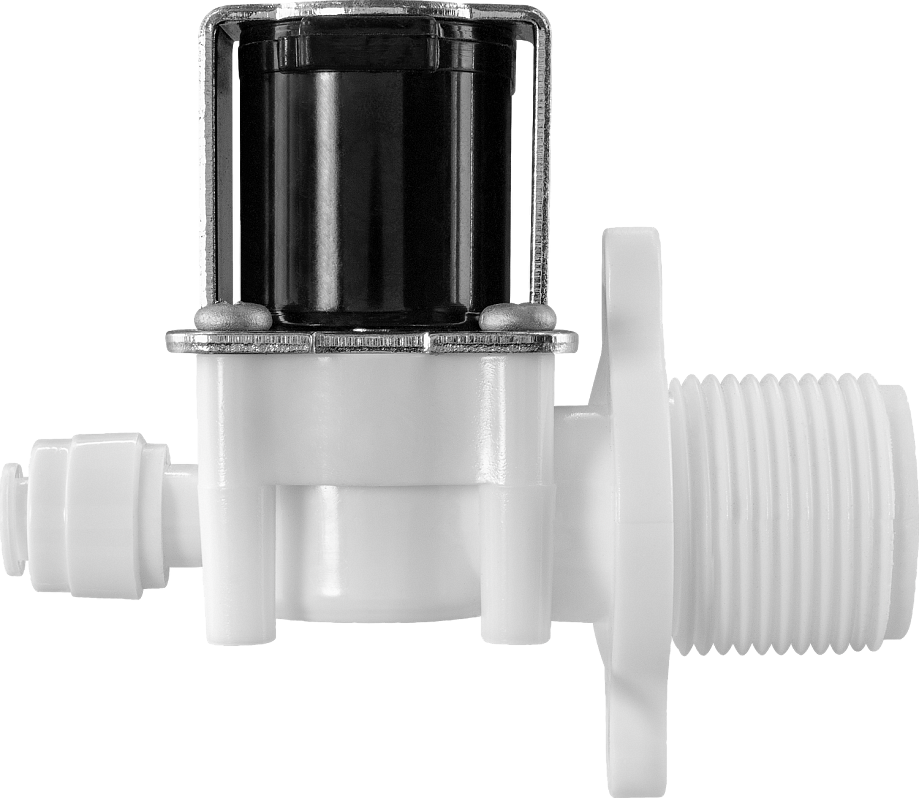

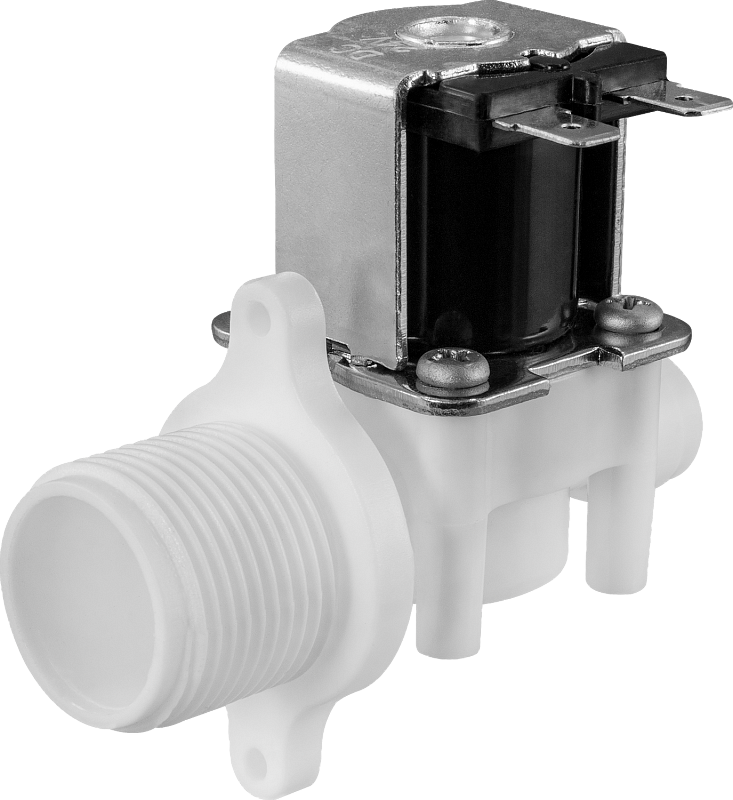

Клапан нормально закрытый AR-YCWS10-06GQ

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: NBR
Присоединение: вход – резьбовое наруж. ¾", выход – быстроразъемное ∅ 6 мм

Является аналогом:

Производитель	TORK
Модель/серия	T-PL2

В закладки

1 054 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-06GQ предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-06
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	5 мм
Присоединение	Вход – резьбовое наруж. ¾", выход – быстроразъемное ∅ 6 мм
Катушка	SA41B, IP20
Питание	~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность	5 ВА (АС), 5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-06GQ-5-3/4-GLN	5	0,85	Вход – ¾", выход – быстроразъемное ∅ 6 мм	0,02	0,8	117

Расшифровка обозначения клапана AR-YCWS10-06GQ-5-3/4-XYZ:

AR-YCWS10-06GQ – модель клапана.
5 – диаметр условного прохода в мм.
0,85 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L –полиацеталь.
Z – материал уплотнения: N – NBR.

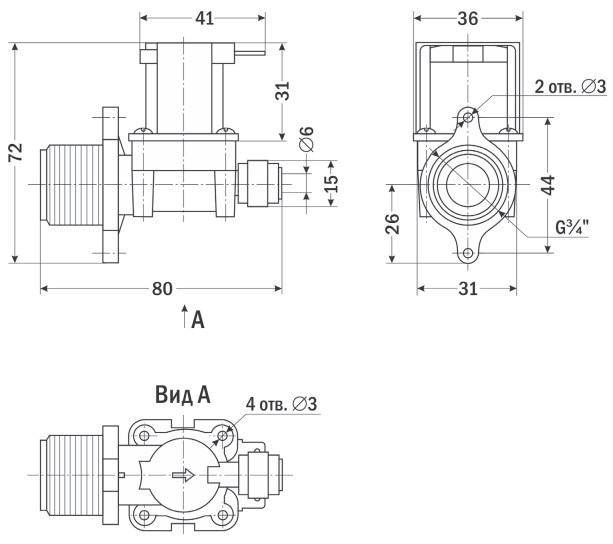

Габаритные размеры

Версия: 2023-12-05-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.64 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =36 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
M70086	~220	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70087	~110	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70088	~24	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70089	=36	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70090	=24	Со склада	1054 руб. – +
M70091	=12	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70092	=6	Со склада (комплектация 1..72 часа)	1054 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
M70086	~220	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70087	~110	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70088	~24	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70089	=36	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70090	=24	Со склада	1054 руб. – +
M70091	=12	Со склада (комплектация 1..72 часа)	1054 руб. – +
M70092	=6	Со склада (комплектация 1..72 часа)	1054 руб. – +
