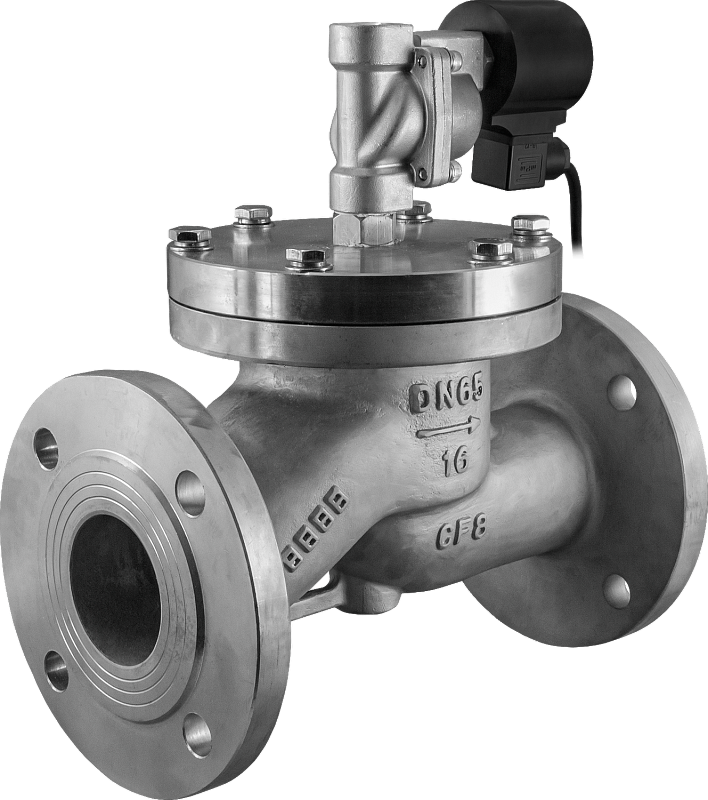

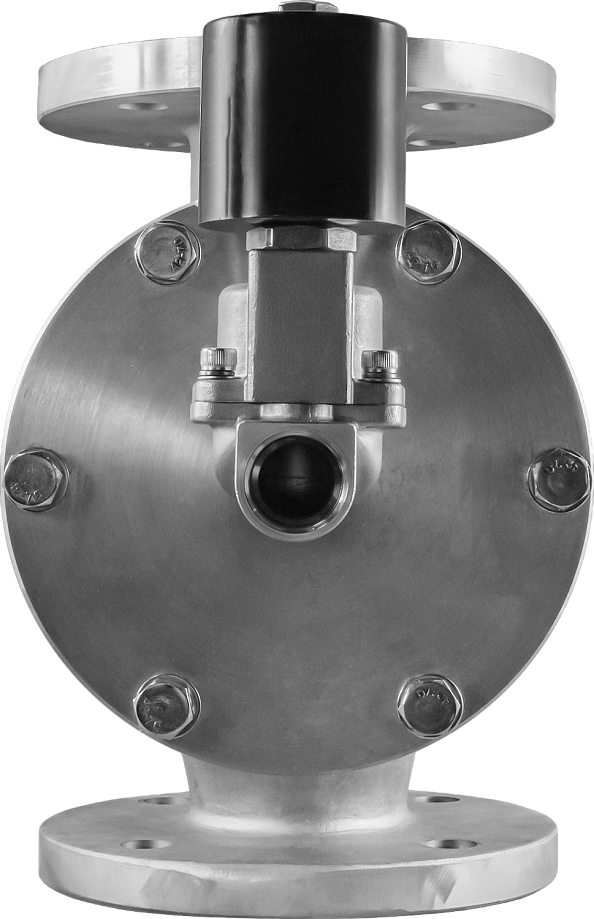

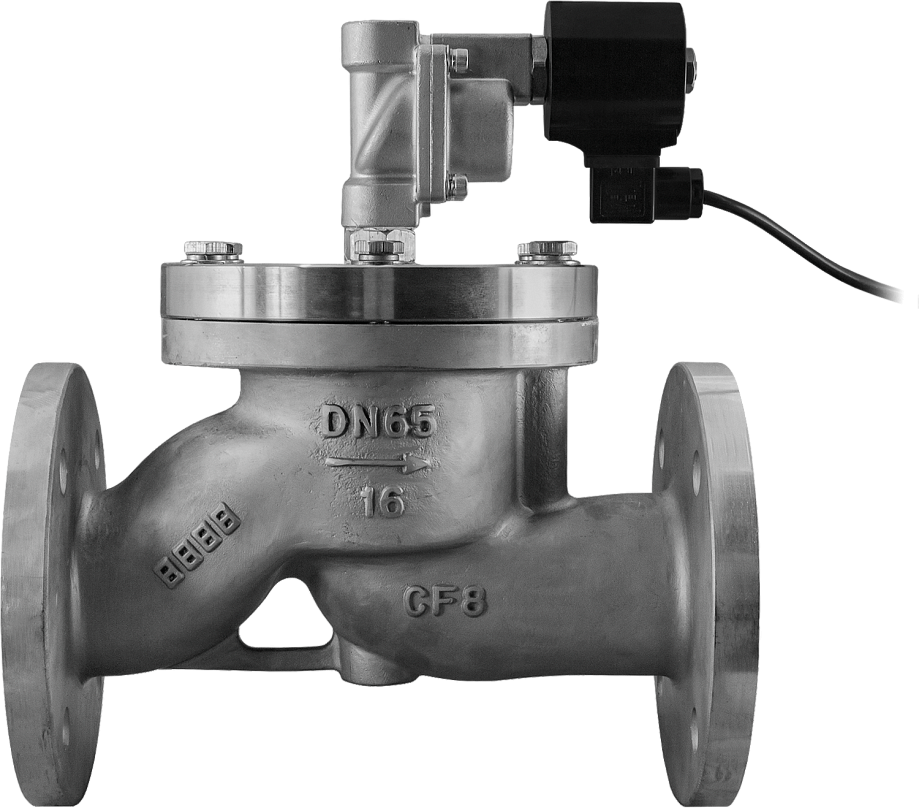

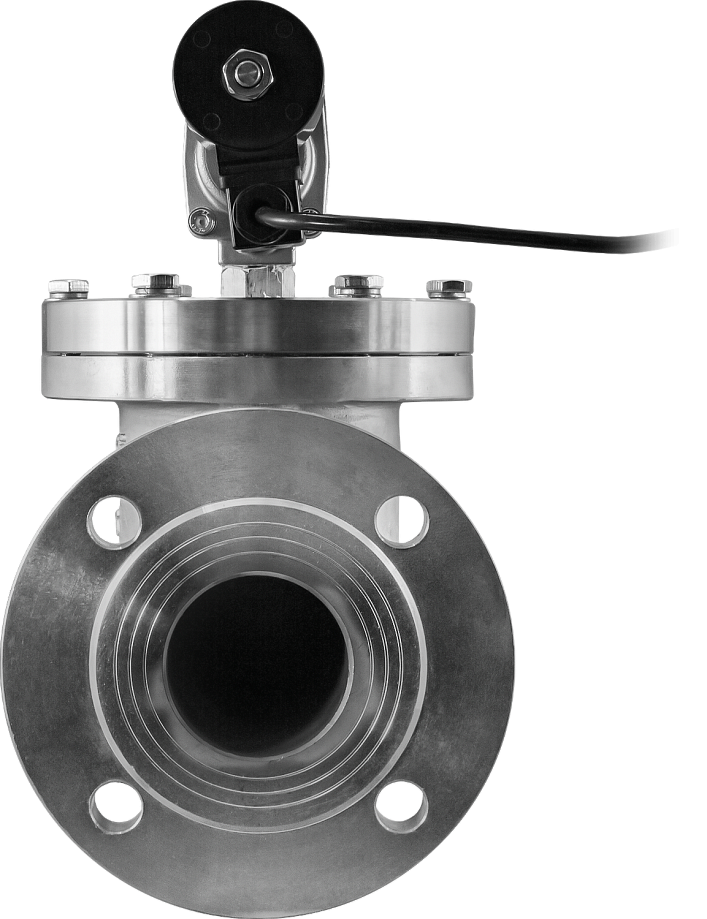

Клапан нормально закрытый AR-YCDF2

Клапан соленоидный нормально закрытый непрямого действия с поршнем для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

Является аналогом:

Производитель	Danfoss
Модель/серия	EV220B

В закладки

от 100 216 руб. Наличие: Под заказ к 2025.07.01 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCDF2 для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

Клапан предназначен для использования под водой
Применяется для фонтанов
Глубина погружения до 1 метра
Степень пылевлагозащиты IP68

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		0,05...2,5 МПа
Диаметр условного прохода		65...100 мм
Присоединение		Фланцевое F2½"...F4"
Катушка		F14B, F24B; IP68 Выводные провода 108 см
Питание	F14B	~220 В, ~110 В, ~24 В
	F24B	=24 В, =12 В, ~220 В, ~110 В, ~24 В
Мощность	F14B	24 ВА (АС)
	F24B	24 ВА (АС), 15 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCDF2-65F-2.1/2-FSV	65	72,5	F2½"	0,05	2,5	22 100
AR-YCDF2-80F-3-FSV	80	106,6	F3"			31 500
AR-YCDF2-100F-4-FSV	100	136,5	F4"			42 400

Расшифровка обозначения на примере клапана AR-YCDF2-65F-2.1/2-XYZ:
AR-YCDF2 – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

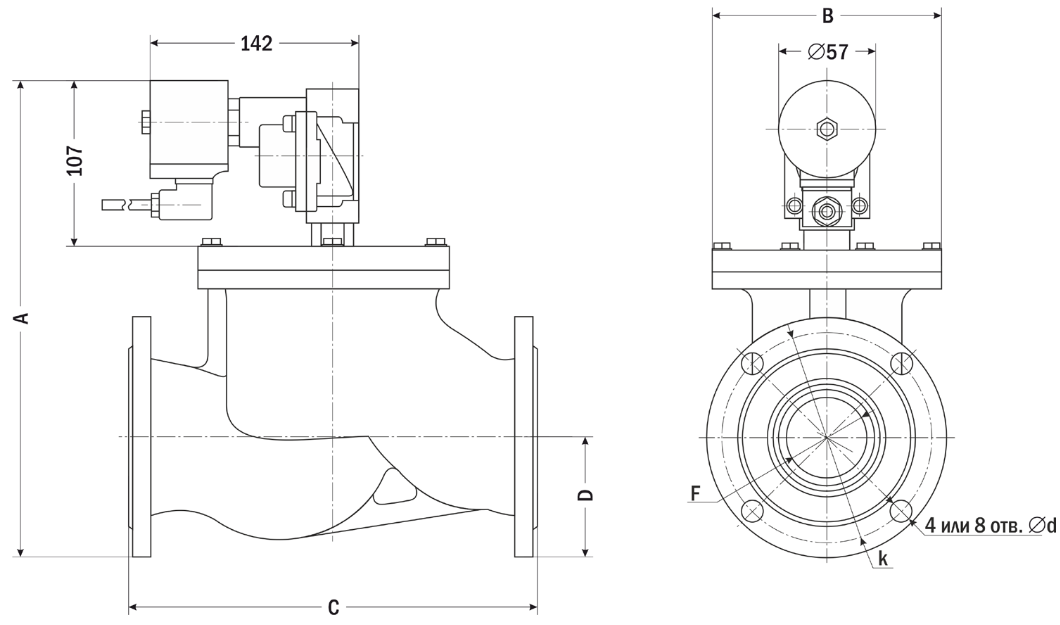

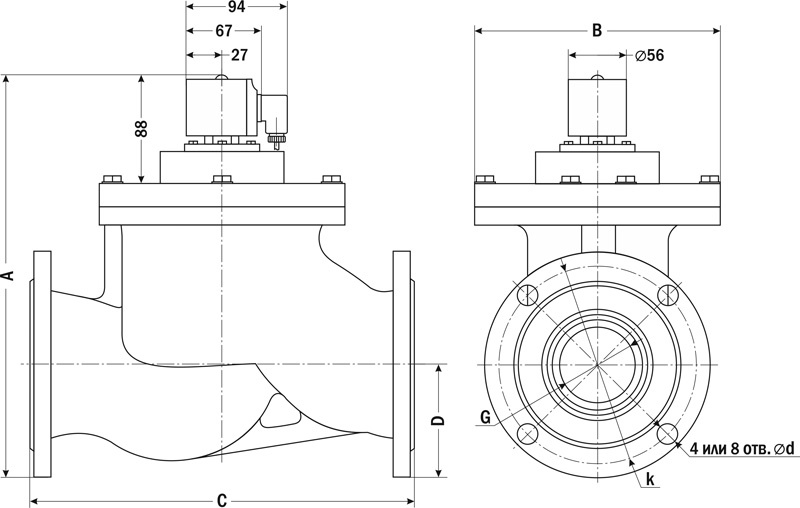

Габаритные размеры

Размер, мм	AR-YCDF2-65F
Размер, мм	AR-YCDF2-65F
A (F24B)	332
B	180
C	282
D	95
F	2½"
d	18
k	145
Кол-во отверстий	4

Версия: 2024-06-02-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	02.06.2024	0.63 Мб

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
65 80 100	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание, В	Срок поставки	Стоимость
A44286	65	~220	Под заказ к 2025.07.01	100216 руб. – +
A44287	80	~220	Под заказ к 2025.07.01	133487 руб. – +
A44288	100	~220	Под заказ к 2025.07.01	168362 руб. – +
A44289	65	~110	120 дней	100316 руб. – +
A44290	80	~110	120 дней	133587 руб. – +
A44291	100	~110	120 дней	168462 руб. – +
A44292	65	~24	120 дней	100316 руб. – +
A44293	80	~24	120 дней	133587 руб. – +
A44294	100	~24	Под заказ к 2025.07.01	168462 руб. – +
A44295	65	=24	Под заказ к 2025.07.01	100316 руб. – +
A44296	80	=24	Под заказ к 2025.07.01	133587 руб. – +
A44297	100	=24	Под заказ к 2025.07.01	168462 руб. – +
A44298	65	=12	Под заказ к 2025.07.01	100316 руб. – +
A44299	80	=12	Под заказ к 2025.07.01	133587 руб. – +
A44300	100	=12	Под заказ к 2025.07.01	168462 руб. – +
