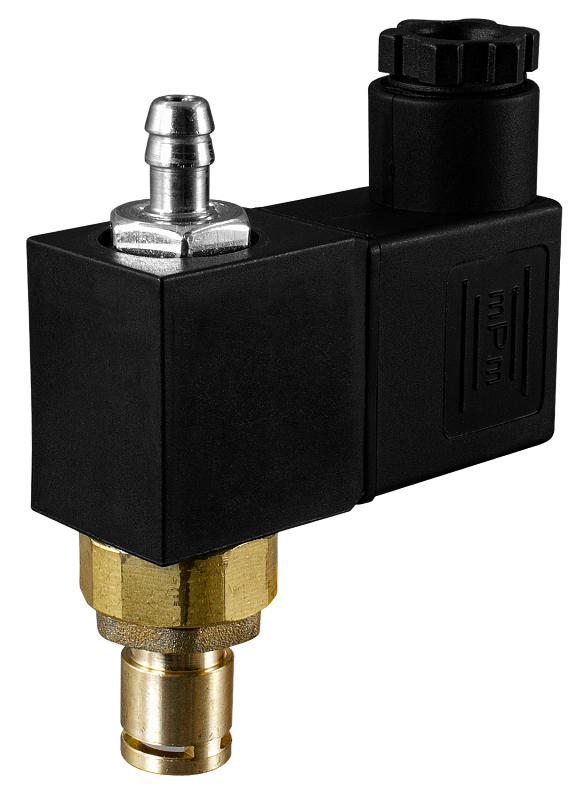

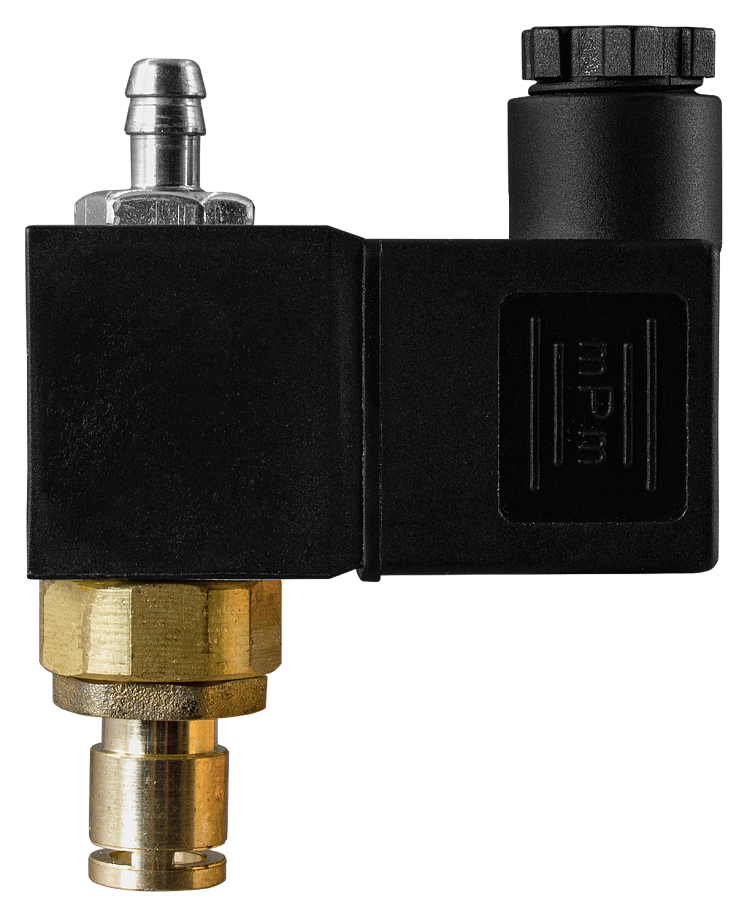

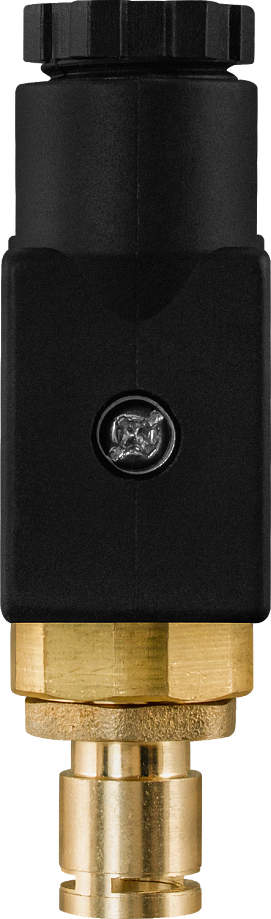

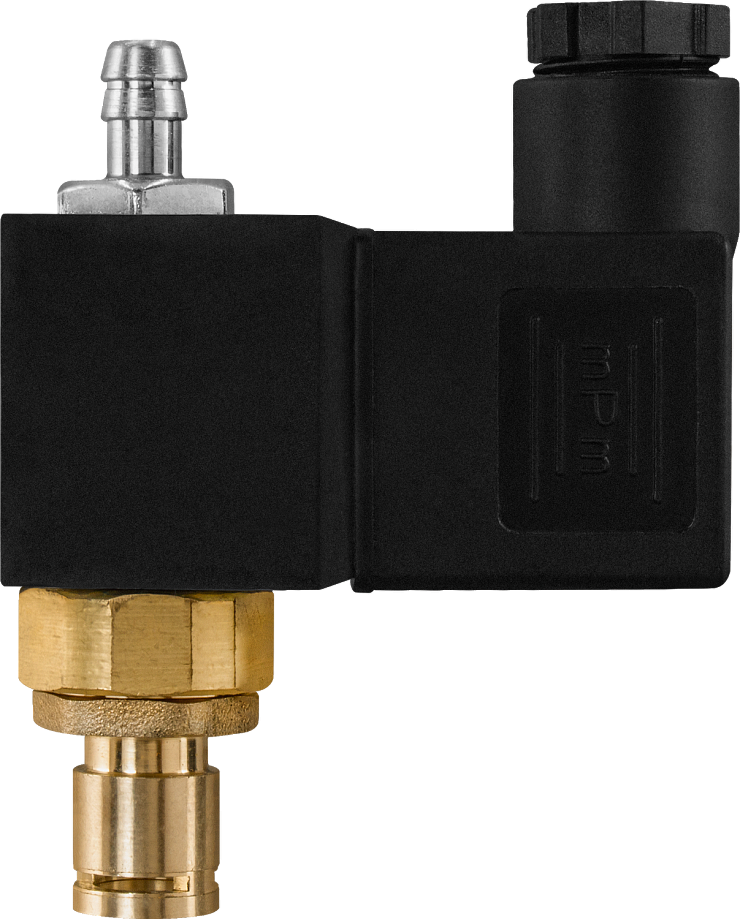

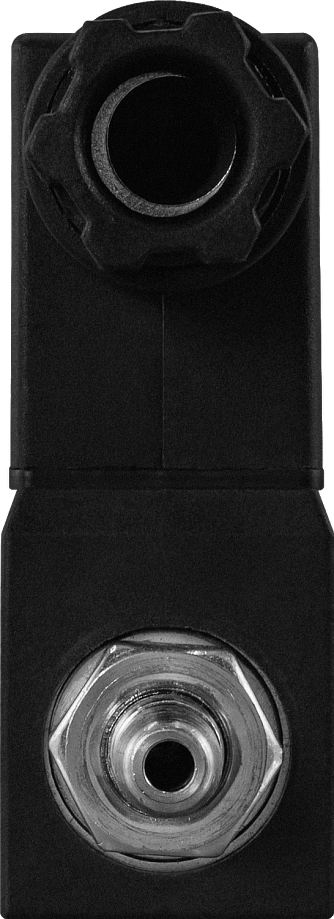

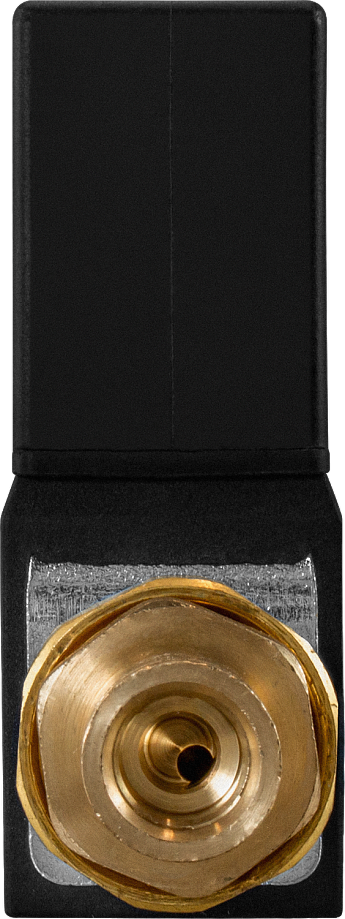

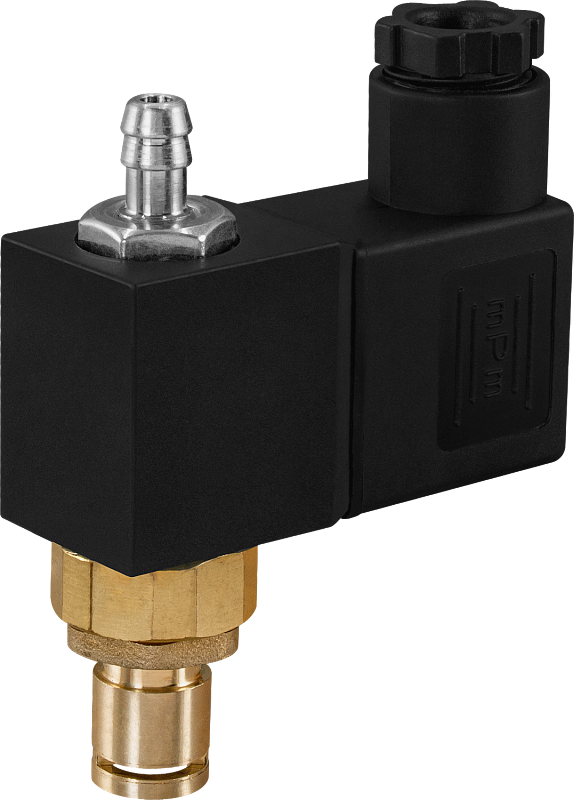

Клапан нормально открытый AR-5515-02

Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...2 МПа
Диаметр условного прохода: 1,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм

В закладки

от 2 121 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с поршнем AR-5515-02 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 2 МПа
Срабатывание при нулевом давлении
Специальный зажим на выходе для присоединения отводящей трубки ∅ 4 мм
Пониженное энергопотребление
Компактный размер

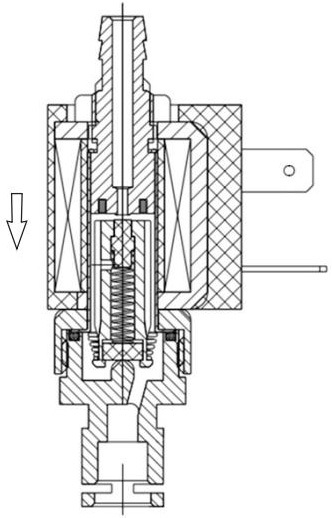

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0...2 МПа
Диаметр условного прохода	1,5 мм
Присоединение	Вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм
Катушка	SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-5515-02-1,5-d7-CBV	1,5	0,154	Вход – штуцер ∅ 7 мм, выход – зажим ∅ 4 мм	0,0	2,0	125

Расшифровка обозначения клапана AR-5515-02-1,5-d7-XYZ:
AR-5515-02 – модель клапана.
1,5 – диаметр условного прохода в мм.
d7 – внешний диаметр штуцера в мм.
X – присоединение: C – штуцер.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

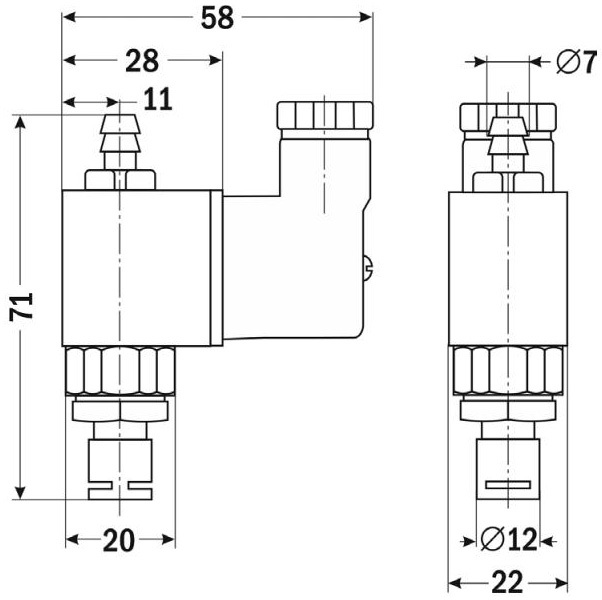

Габаритные размеры

Версия: 2022-05-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	1.2 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
E60035	~220	Со склада	2121 руб. – +
E60036	~110	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60037	~24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60038	=24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60039	=12	Со склада (комплектация 1..72 часа)	2221 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
E60035	~220	Со склада	2121 руб. – +
E60036	~110	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60037	~24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60038	=24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60039	=12	Со склада (комплектация 1..72 часа)	2221 руб. – +

Отзывы на этот товар пока отсутствуют.
