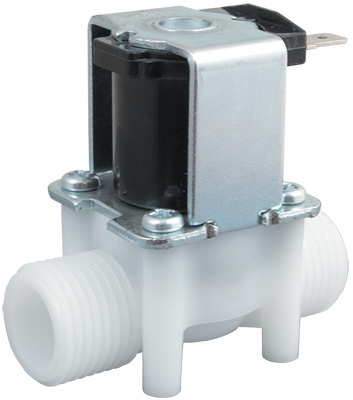

Клапан нормально закрытый AR-YCWS10-02G

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: полипропилен или полиацеталь
Материал уплотнения: NBR
Присоединение: резьбовое наруж. ½", ¾"

В закладки

от 1 054 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-02G предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах

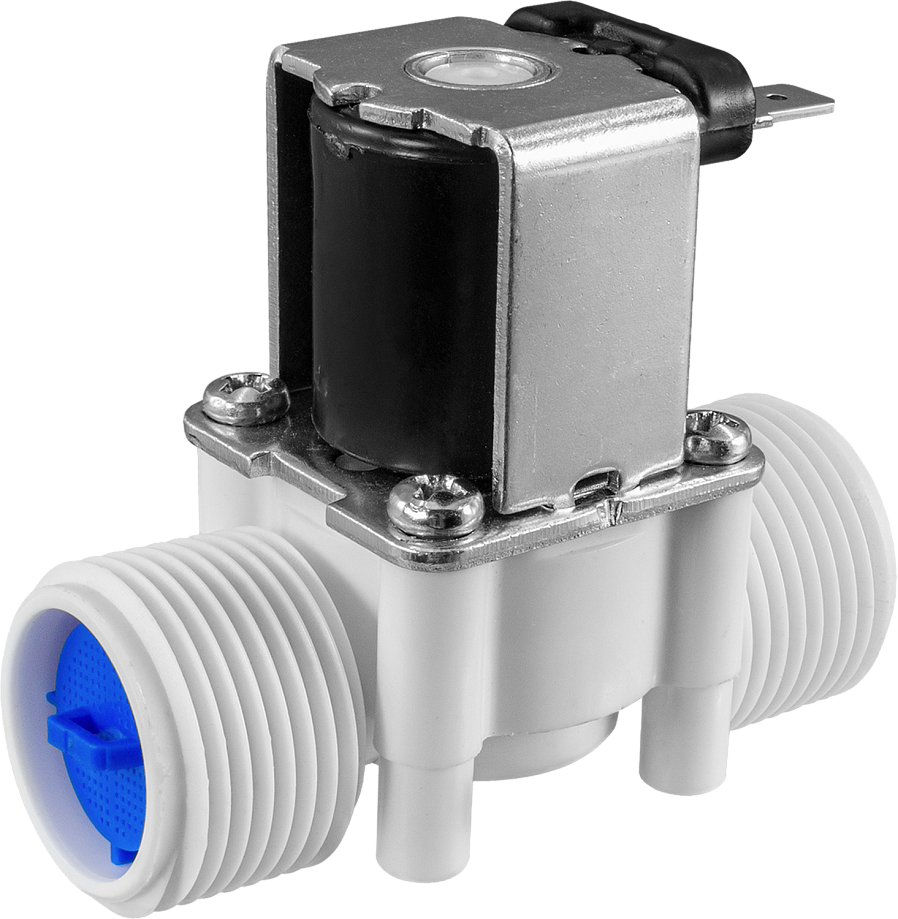

Встроенный входной фильтр грубой очистки: съемная пластиковая сетка (только для Ду=20)
Наружная резьба
Высокая пропускная способность клапана
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

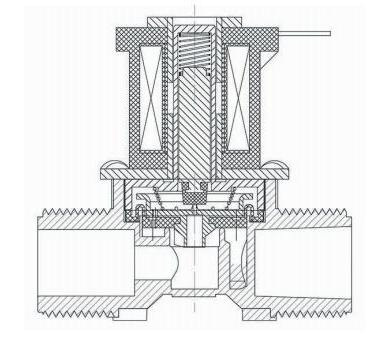

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, воздух, инертные газы, масла
Материал	Корпуса: полипропилен или полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	15 мм или 20 мм
Присоединение	Резьбовое наруж. G½" или G¾"
Катушка	SA41B, IP20
Питание	~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность	5 ВА (АС), 5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Материал корпуса	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS10-02G-15/6,5-1/2-GLN	15	6,5	0,85	наруж. ½"	Полипропилен	0,02	0,8	108
AR-YCWS10-02G-20/9-3/4-GLN	20	9	1,03	наруж. ¾"	Полиацеталь	0,02	0,8	96

Расшифровка обозначения клапана AR-YCWS10-02G-15/6,5-1/2-XYZ:

AR-YCWS10-02G – модель клапана.

15 – диаметр условного прохода в мм.

6,5 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полипропилен.

Z – материал уплотнения: N – NBR.

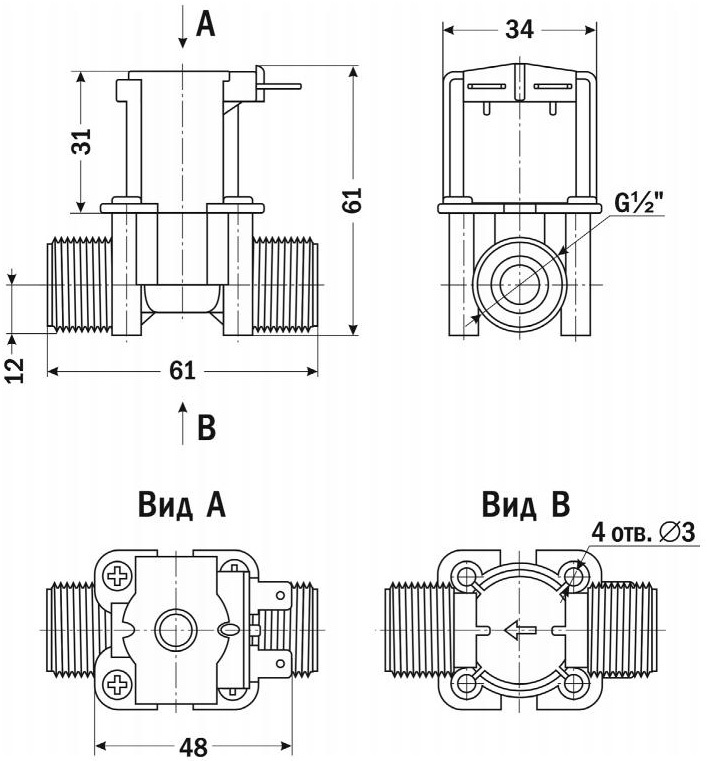

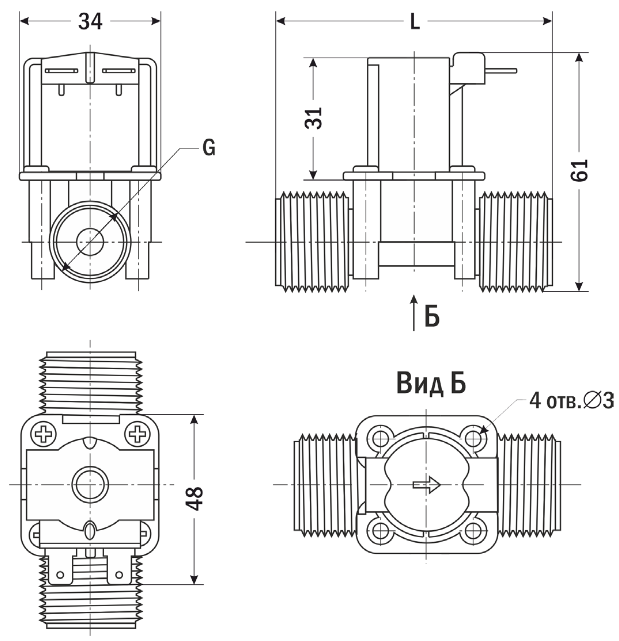

Габаритные размеры

Размер, мм	AR-YCWS10-02G, Ду, мм
Размер, мм	6,5	9
Материал корпуса	Полипропилен	Полиацеталь
L	61	70
G	½"	¾"

Версия: 2024-06-10-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	10.06.2024	0.96 Мб
