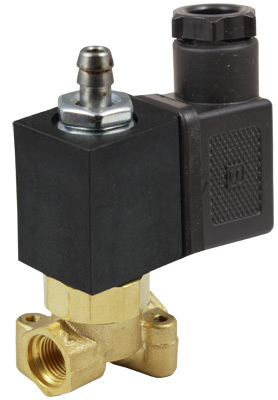

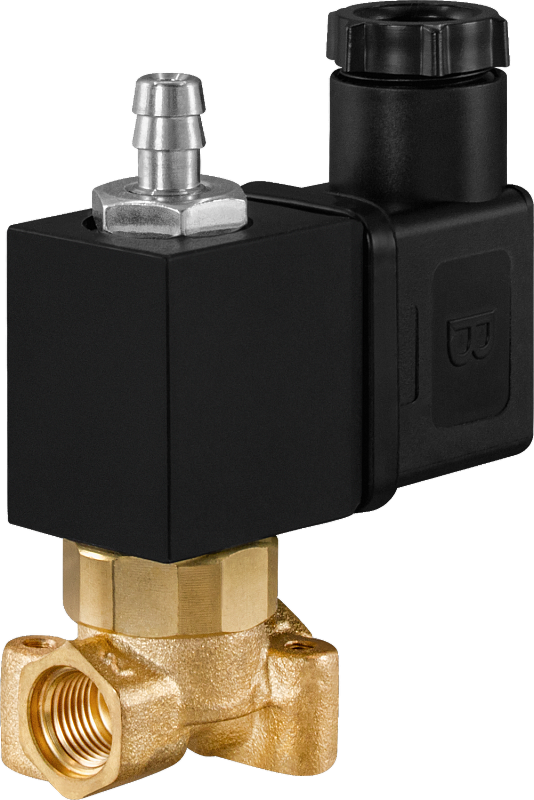

Клапан трехходовой 3/2 AR-5515-07

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...2,0 МПа
Диаметр условного прохода: 1,0, 1,5 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм

Является аналогом:

Производитель	Burkert	Ceme	TORK	Ode
Модель/серия	6014	Серия 53	T-GТ.3W	31A3

В закладки

от 2 112 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Переключающий клапан
Срабатывание при нулевом давлении
Работа при высоком давлении до 2 МПа
Пониженное энергопотребление
Компактный размер

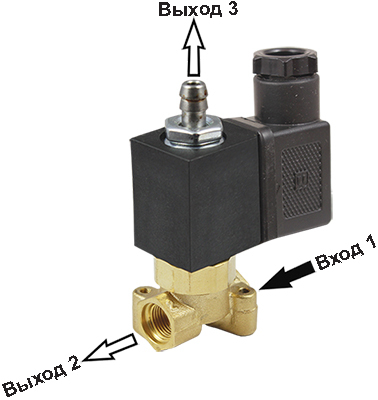

Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления.

В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...2,0 МПа
Диаметр условного прохода	1,0, 1,5 мм
Присоединение	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм
Катушка	SA11B, IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	6,4 ВА (АС), 6,4 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
AR-5515-07 GBV	1,0	0,15	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм	0,0	2,0	SA11B	0,148
AR-5515-07 GBV	1,5	0,15	вход – G⅛", выход – G⅛" и штуцер ∅ 7,0 мм			SA11B	0,148

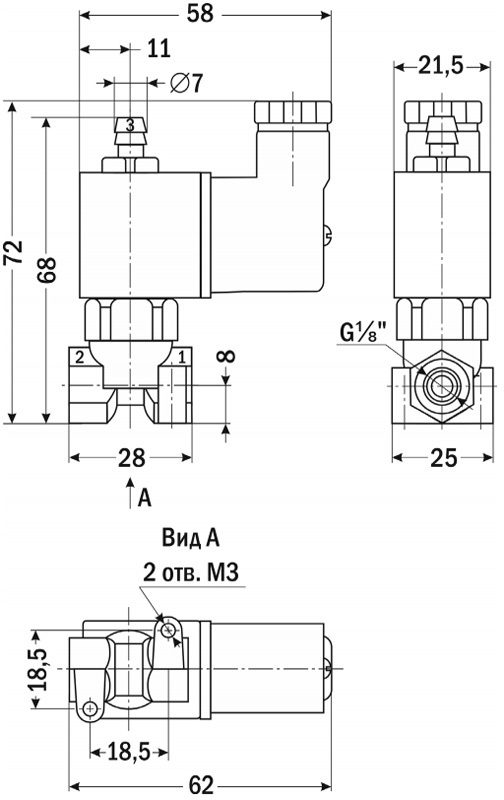

Габаритные размеры

Версия: 2016-02-27-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.46 Мб

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
1 1,5	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
E60016	1,5	~220	Со склада	2121 руб. – +
E60018	1,5	~110	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60020	1,5	~24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60022	1,5	=24	Со склада	2221 руб. – +
E60024	1,5	=12	Со склада	2221 руб. – +

Артикул	Диаметр условного прохода,мм	Питание, В	Срок поставки	Стоимость
E60015	1	~220	Снято с производства	2012 руб. – +
E60017	1	~110	120 дней	2112 руб. – +
E60019	1	~24	120 дней	2112 руб. – +
E60021	1	=24	Снято с производства	2112 руб. – +
E60023	1	=12	Снято с производства	2112 руб. – +
E60016	1,5	~220	Со склада	2121 руб. – +
E60018	1,5	~110	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60020	1,5	~24	Со склада (комплектация 1..72 часа)	2221 руб. – +
E60022	1,5	=24	Со склада	2221 руб. – +
E60024	1,5	=12	Со склада	2221 руб. – +
