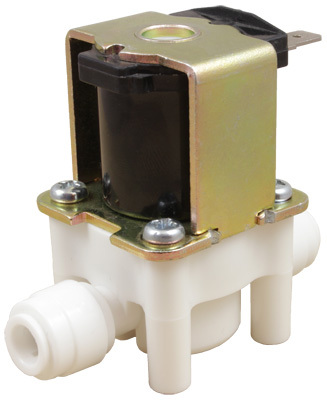

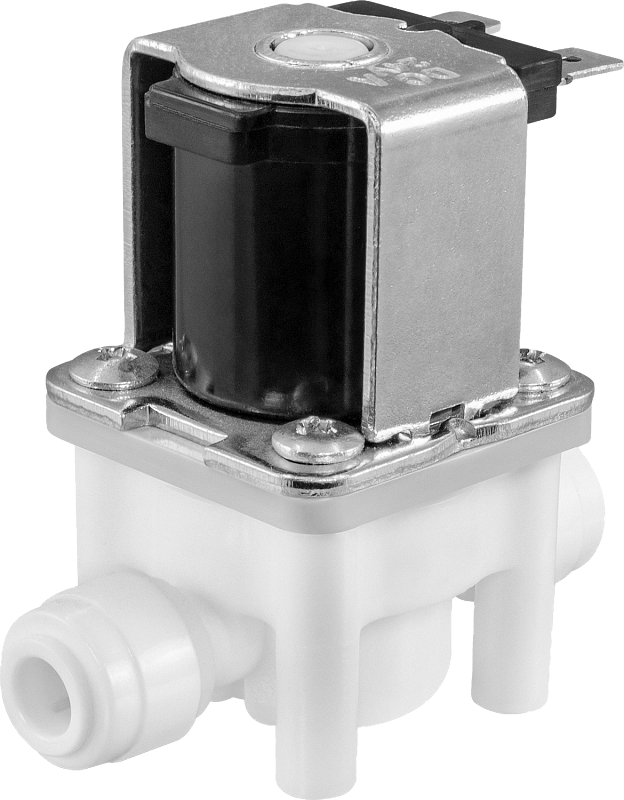

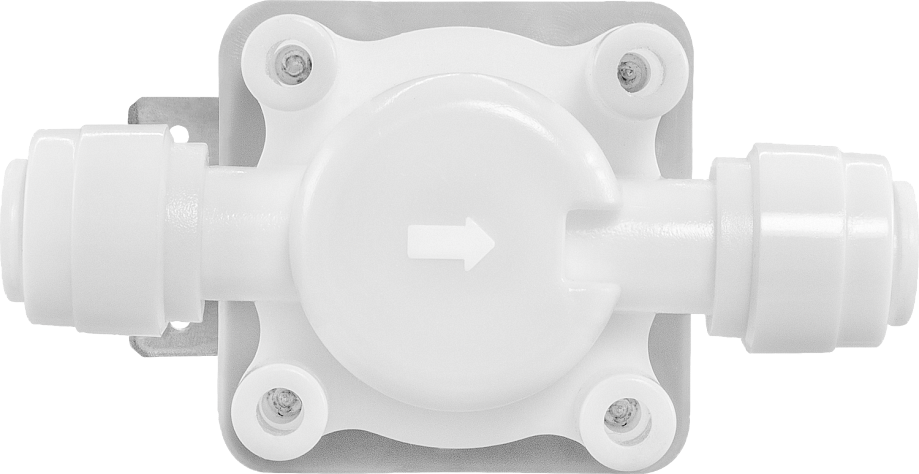

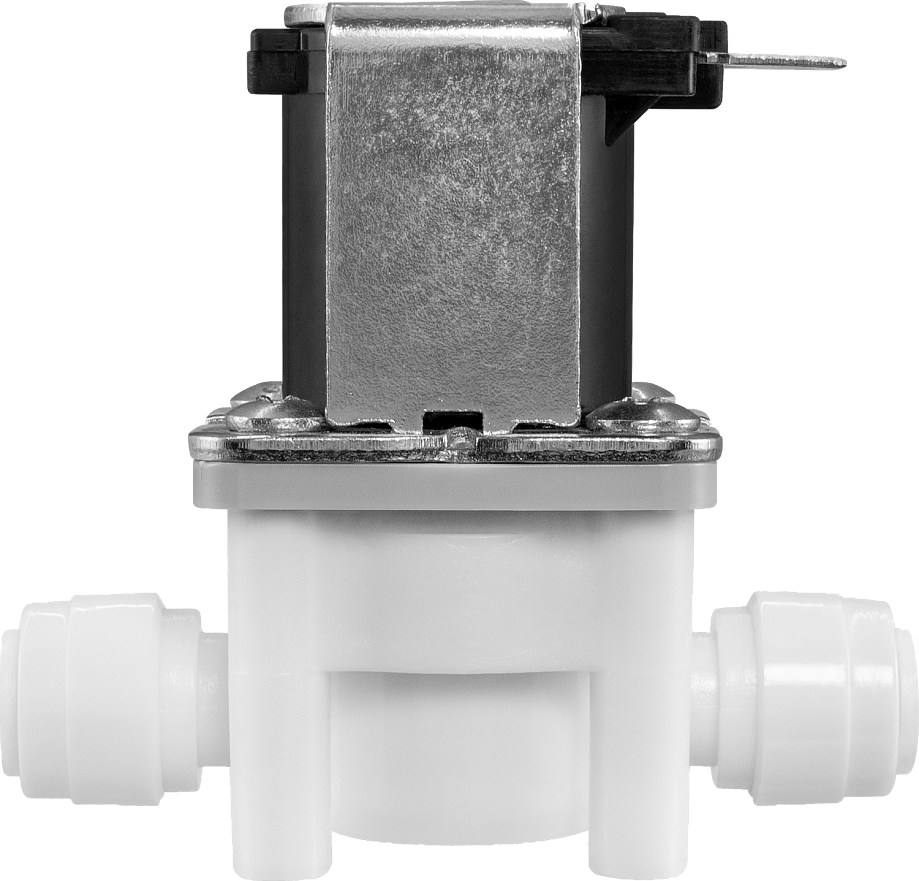

Клапан нормально открытый AR-YCWS10-01Q-22

Клапан соленоидный нормально открытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,6 МПа
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: NBR
Присоединение: быстроразъемное ∅ 6 мм

В закладки

854 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCWS10-01Q-22 для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-01-22

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер

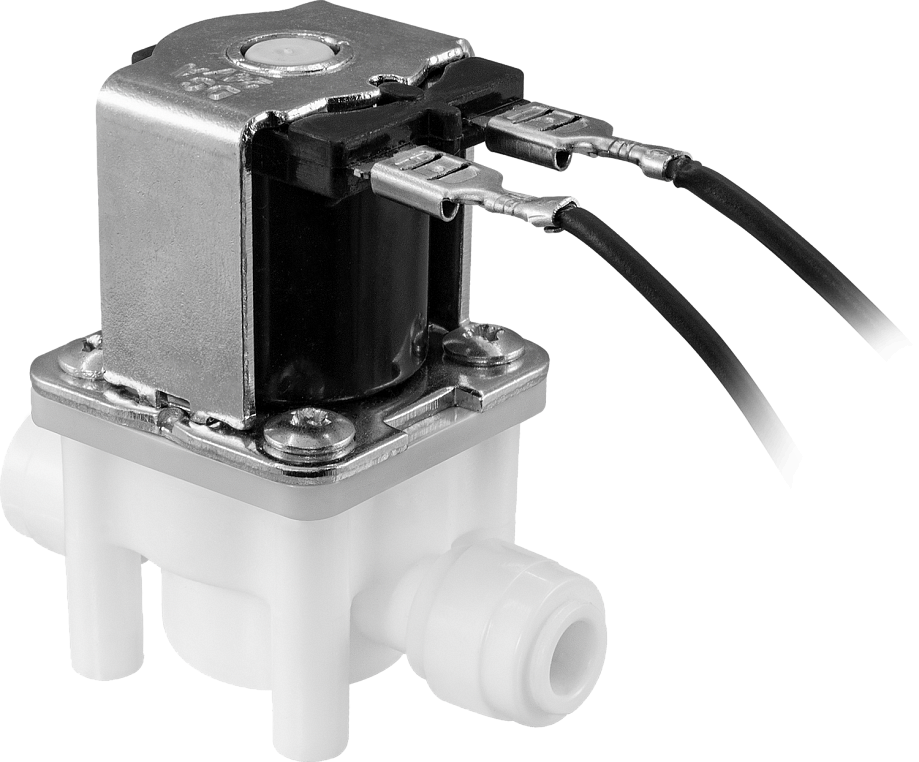

Ламели для подключения в комплекте

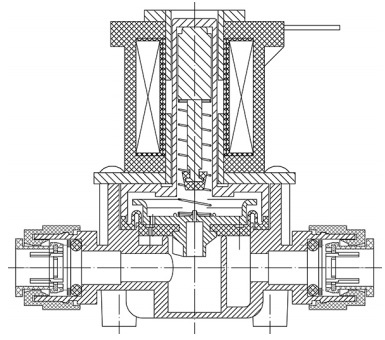

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, воздух, инертные газы, масла
Материал	Корпуса: полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,6 МПа
Диаметр условного прохода	5 мм
Присоединение	Быстроразъемное ∅ 6 мм
Катушка	SA41B, IP20
Питание*	=36 В, =24 В, =12 В, =6 В
Мощность	5 Вт (DC)

*Установка катушек с другим напряжением возможна только под ответственность заказчика.
Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCWS10-01Q-22-5-d6-QLN	5	0,85	Быстроразъемное ∅ 6 мм	0,02	0,6	108

Расшифровка обозначения клапана AR-YCWS10-01Q-22-5-d6-XYZ:
AR-YCWS10-01Q-22 – модель клапана.
5 – диаметр условного прохода в мм.
6 – диаметр присоединения в мм
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.

Z – материал уплотнения: N – NBR.

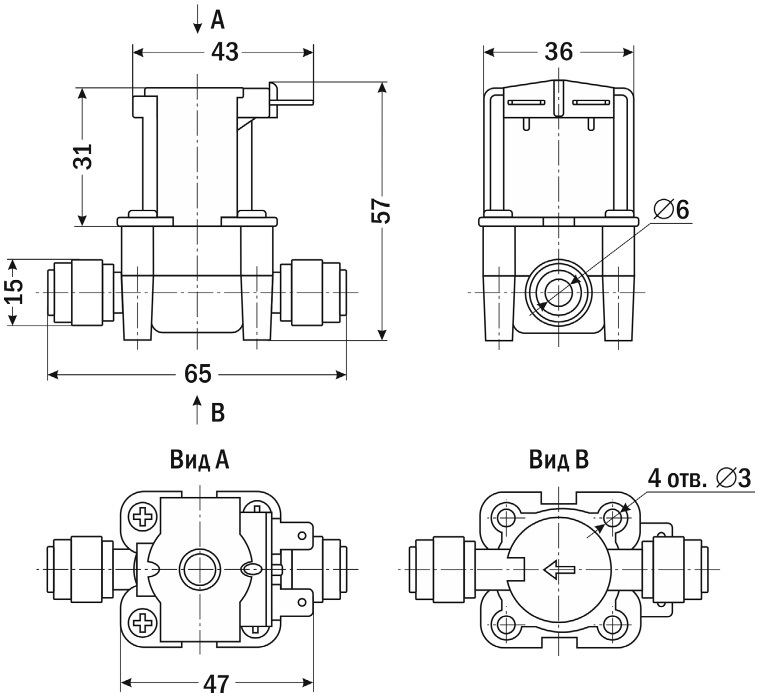

Габаритные размеры

Версия: 2016-02-27-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.56 Мб
