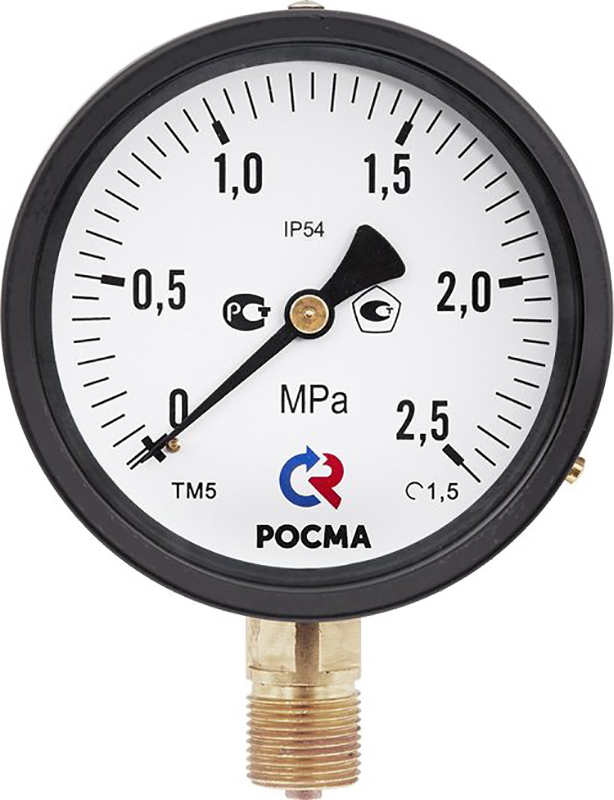

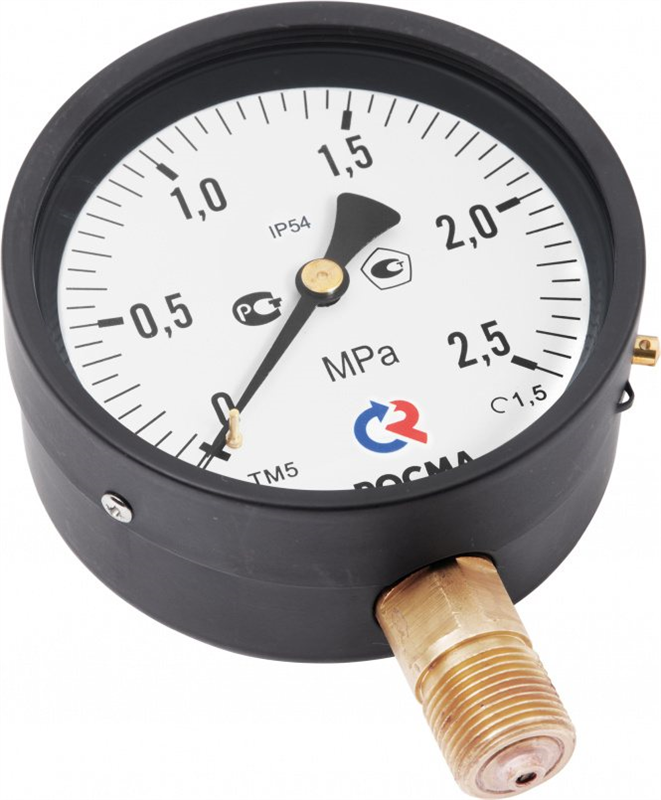

Манометр ТМ серии 510 IP54

Манометры ТМ-510 IP54 общетехнические с повышенной пылевлагозащищенностью предназначены для использования в условиях с повышенными эксплуатационными требованиями.

Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,0* или 1,5
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус	IP54, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение	Радиальное
Резьба присоединения	M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

* — опция.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-510 IP54	100	1,0** / 1,5	0…0,06	М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
			0…16 / 25 / 40 / 60
			0…100

** — +10% к стоимости прибора (кроме 0,06 МПа)

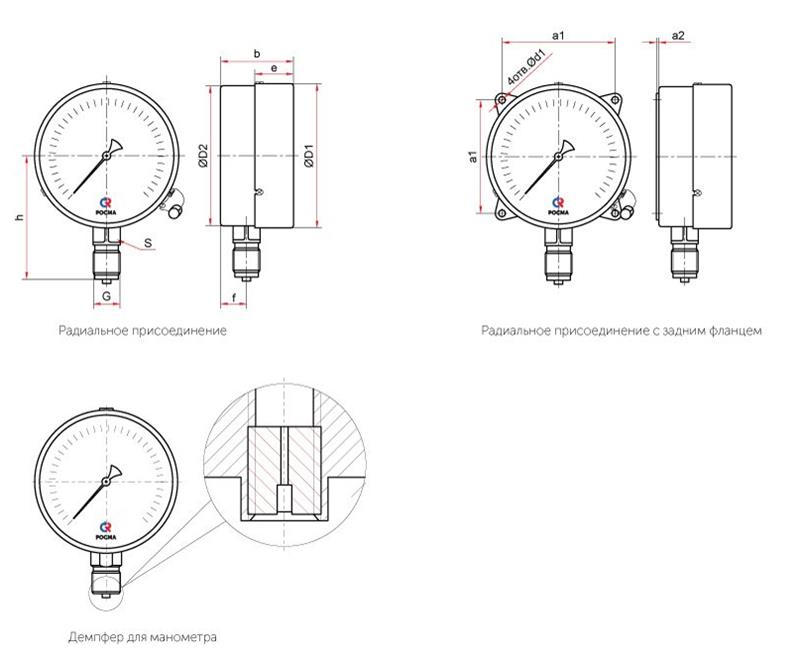

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	e, мм	h, мм	f, мм	S, мм	G	d1, мм	a1, мм	a2, мм	Вес, кг
ТМ-510Р IP54	100	100	98	46	21	82	17	17	G½ или M20×1,5	—	—	—	0,39

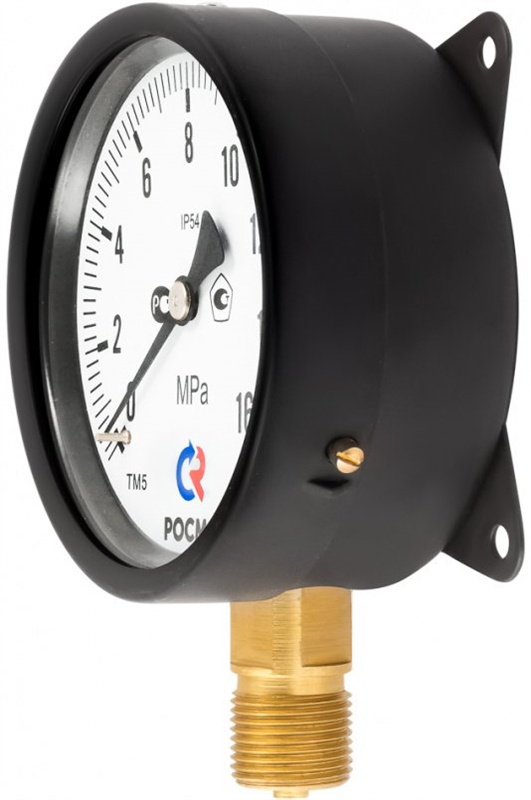

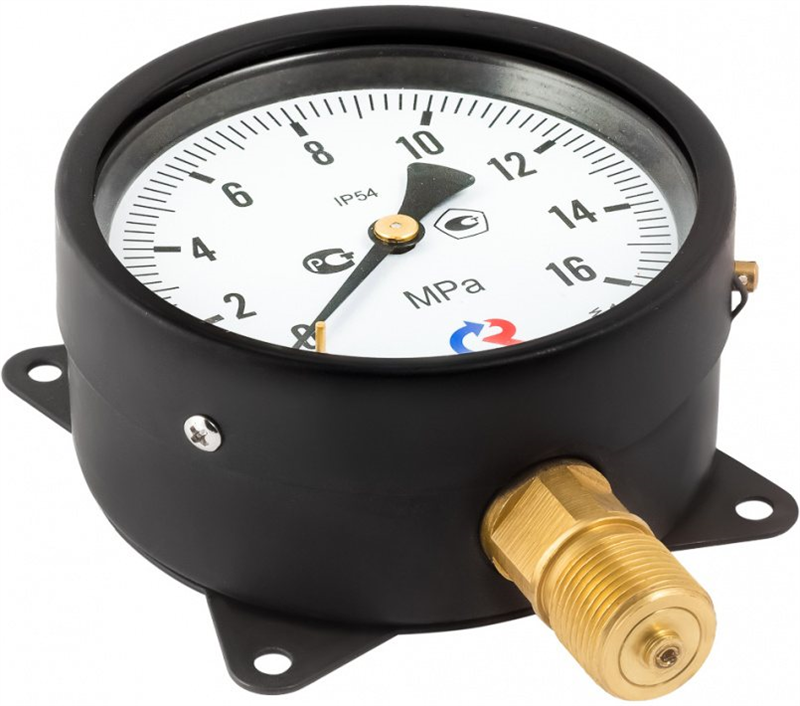

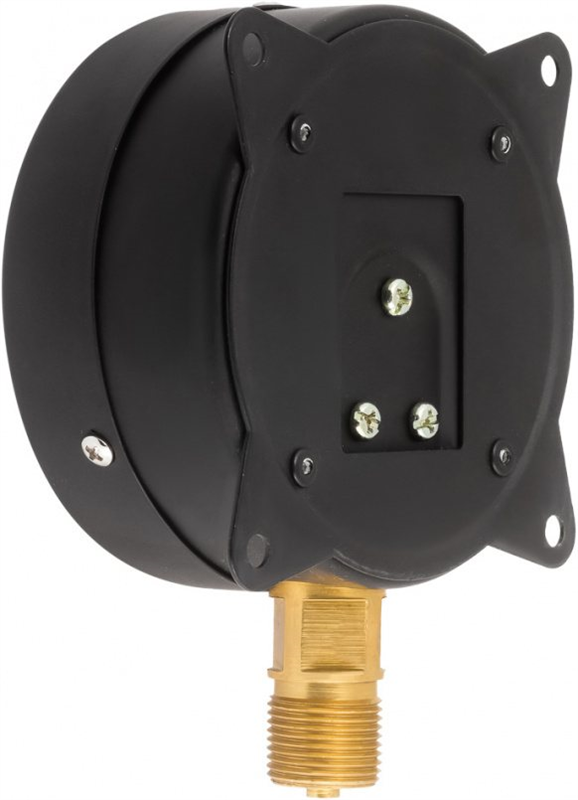

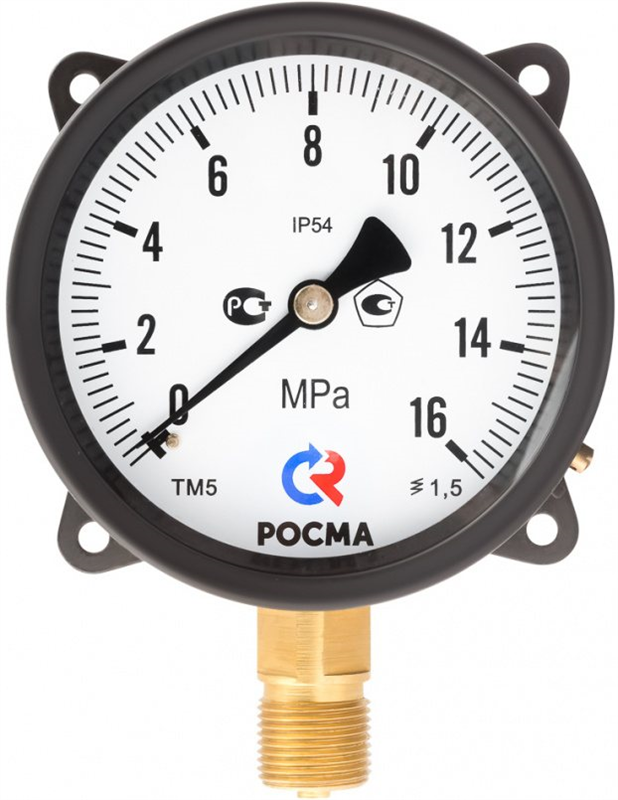

ТМ-510РКТ IP54				46		82	17			5,5	80	3	0,44
ТМ-510Р IP54*				47		84	19			—	—	—	0,40
ТМ-510РКТ IP54*				47		84	19			5,5	80	3	0,45
ТМ-510РКТ IP54*	7	128	4	1,16

* — 100 МПа.

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав, сталь	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		1,5
Степень защиты		IP54

Пример обозначения:

ТМ − 5 1 0 Р.00 (0−2,5 МПа) М20×1,5. 1,5 IP54
