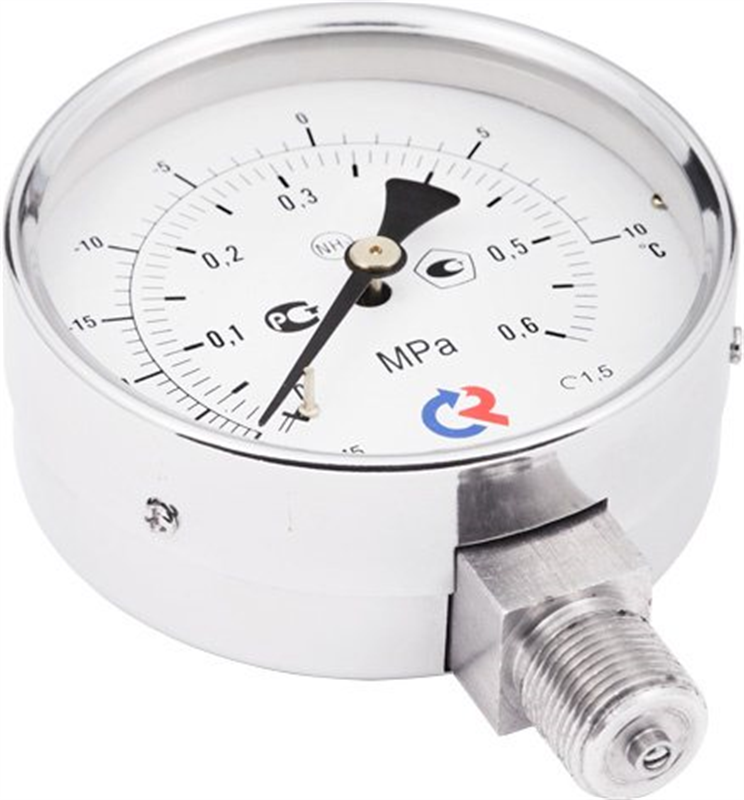

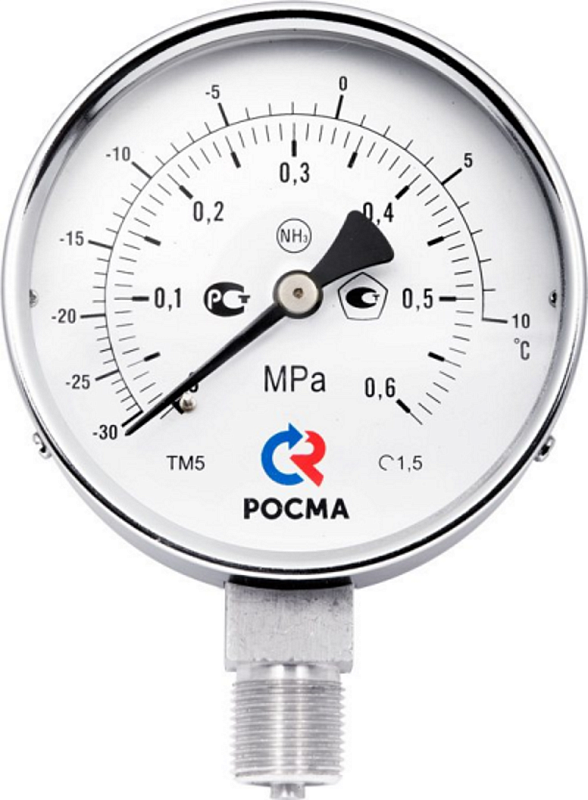

Манометр ТМ серии 611, аммиачные

Прибор ТМ-611 NH₃ для измерения избыточного давления жидкого, газообразного и водного раствора аммиака

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность
Рабочая температура: −30...+70°C
Диапазон показаний давления: 0...4 МПа
Класс точности: 1,5
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или M20×1,5
Дополнительная температурная шкала
Применяется в средах газообразного и водного раствора аммиака

В закладки

от 2 794 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометры ТМ-611 NH₃ аммиачные предназначены для измерения избыточного давления жидкого, газообразного и водного раствора аммиака.
Приборы ТМ-611 NH₃ имеют дополнительную температурную шкалу.Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,5
Диапазон показаний давлений - −30…+10°C - −30…+25°C - −30…+70°C	0…0,6 МПа 0…1 МПа 0…4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда	−60…+60°C
Корпус	IP40, хромированная сталь 10
Кольцо	Хромированная сталь 10
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х18Н10
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Нержавеющая сталь 08Х17Н13М2
Присоединение	Радиальное
Резьба присоединения	G½" или M20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-611 NH₃ ТМ-611* NH₃	150	1,5	0…0,6 (−30…+10 °C); 0…1 (−30…+25 °C); 0…4 (−30…+70 °C)	G½ / М20×1,5	радиальное

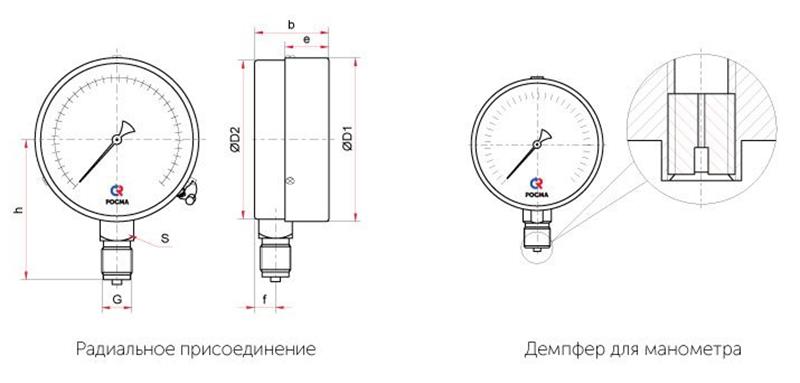

Габаритные размеры

Карта заказа
Тип	манометр	ТМ
Тип	мановакуумметр	ТМВ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	6
Материал корпуса	сталь 10, хром сталь 10, черный	1
Материал штуцера и чувствительного элемента	нержавеющая сталь конструкционная сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,6 (−30…+10 °C)
		0…1 (−30…+25 °C)
		0…4 (−30…+70 °C)
	ТМВ	−0,1…0,5 (−70…+5 °C)
		−0,1…0,9 (−70…+20 °C)
		−0,1…1,5 (−70…+40 °C)
		−0,1…2,4 (−70…+55 °C)
Резьба присоединения		G½; М20×1,5
Класс точности		1,5
Измеряемая среда	аммиак	NH₃
Исполнение		–
Исполнение	модель в черном корпусе	*

Пример обозначения:

ТМ − 5 1 1 Р.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,5 NH₃

Версия: 2022-12-20-ЛВС

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
0…0,6 МПа 0…1 МПа 0…4 МПа	G1/2 М20×1,5

Артикул	Шкала	Штуцер	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Срок поставки	Стоимость
K16358	0…0,6 МПа	G1/2	1...2 недели	2794 руб. – +
K16359	0…1 МПа	G1/2	1...2 недели	3069 руб. – +
K16360	0…4 МПа	G1/2	1...2 недели	2794 руб. – +
K16361	0…0,6 МПа	М20×1,5	1...2 недели	3069 руб. – +
K16362	0…1 МПа	М20×1,5	1...2 недели	3069 руб. – +
K16363	0…4 МПа	М20×1,5	1...2 недели	3069 руб. – +

Отзывы на этот товар пока отсутствуют.
