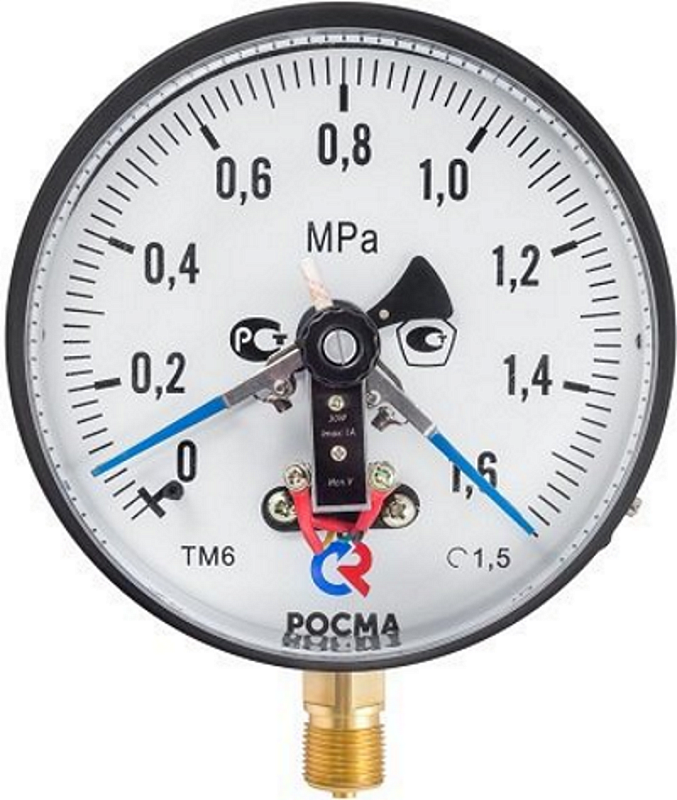

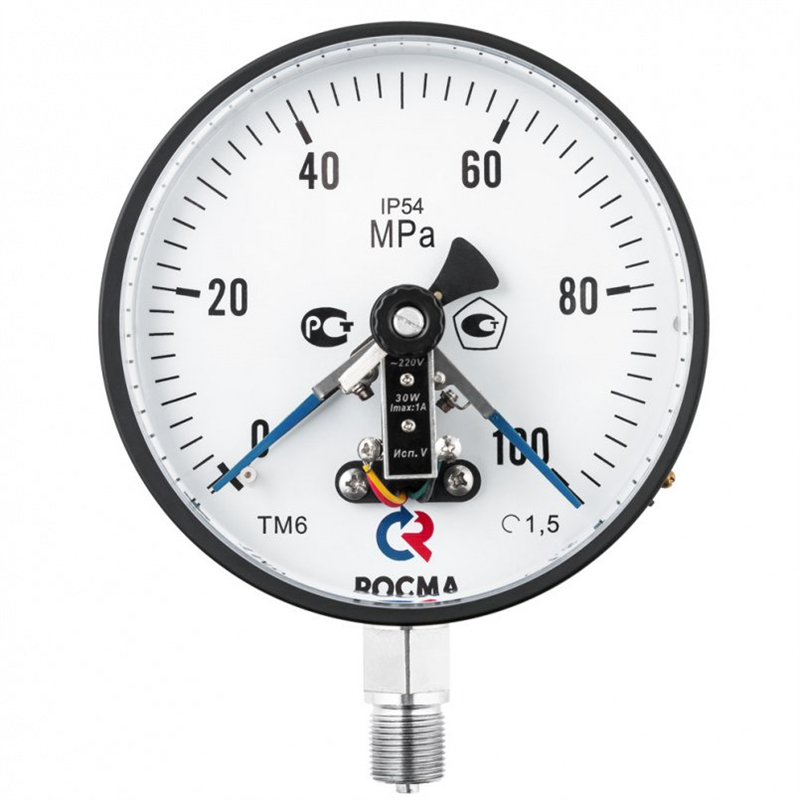

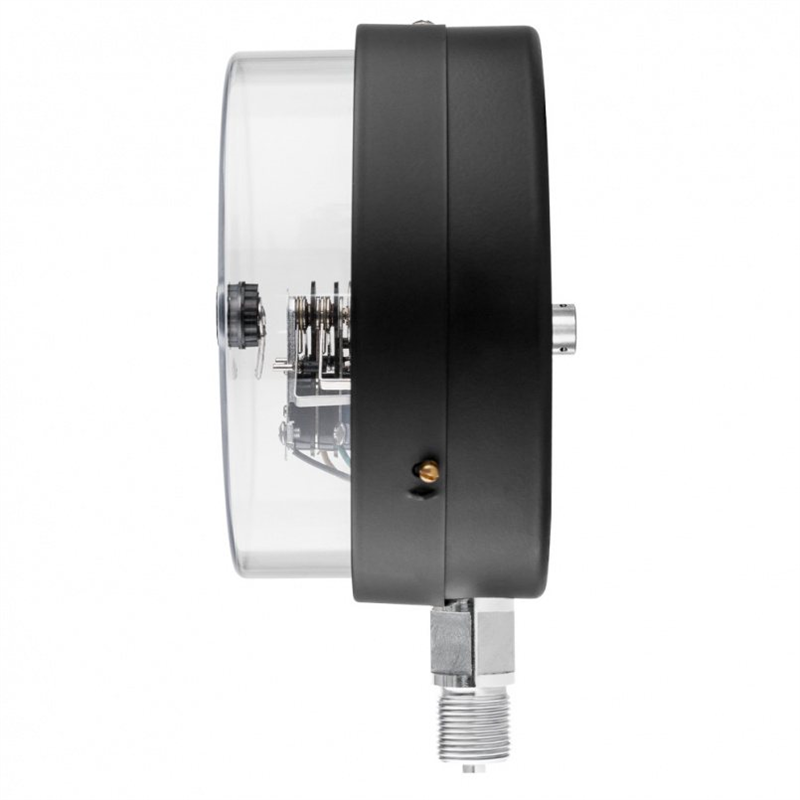

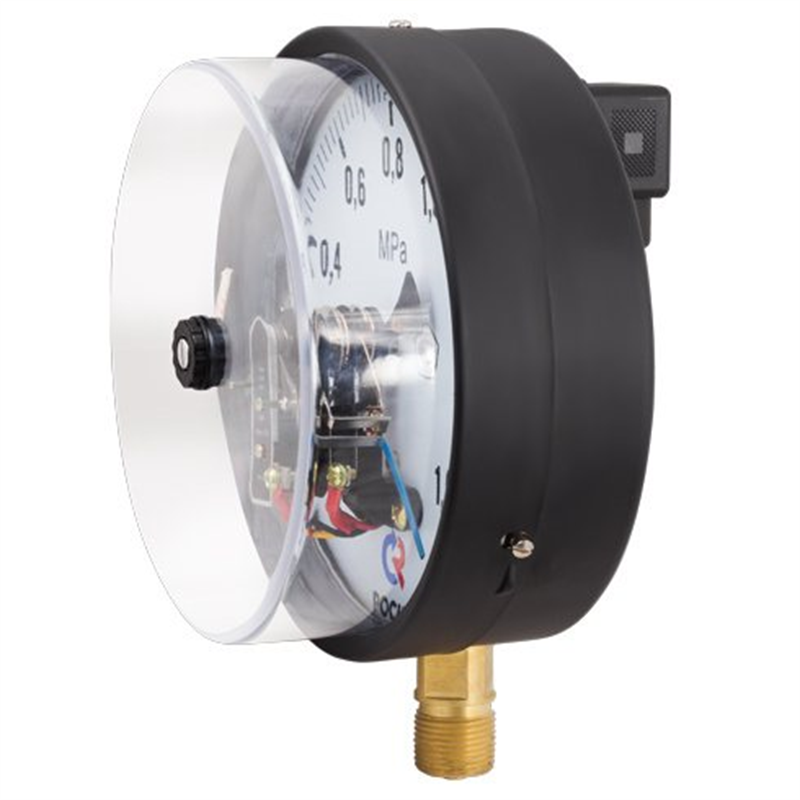

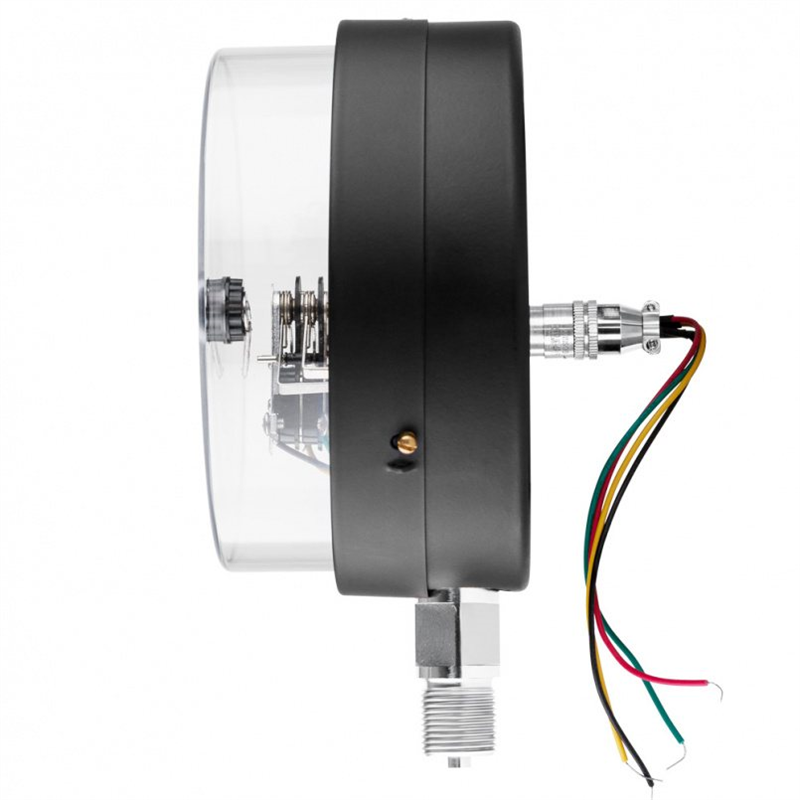

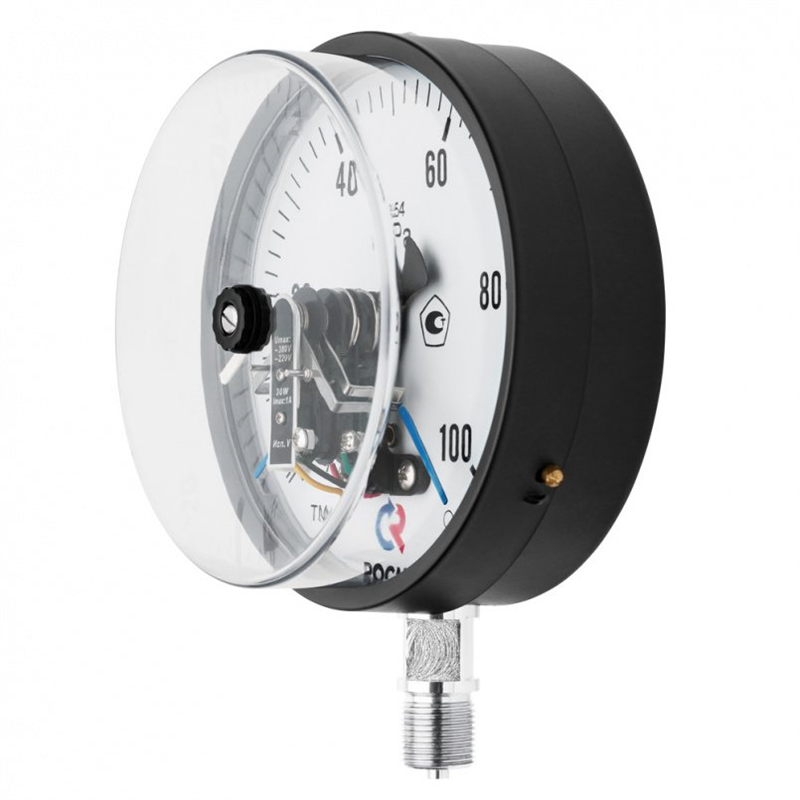

Манометр ТМ серии 610, IP54 (с электроконтактной приставкой)

Прибор ТМ-610.05 IP54 для измерения избыточного давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: 0...100 МПа
Класс точности: 1,5
Реле: ~1 А, 220 В
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или М20×1,5
Защита: IP54
Повышенная пылевлагозащищенность

В закладки

от 4 368 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр ТМ-610.05 IP54 с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа манометра ТМ-610.05 IP54 снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).

Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Электрическая схема - Одноконтактная - Двухконтактная	Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Корпус	IP54, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

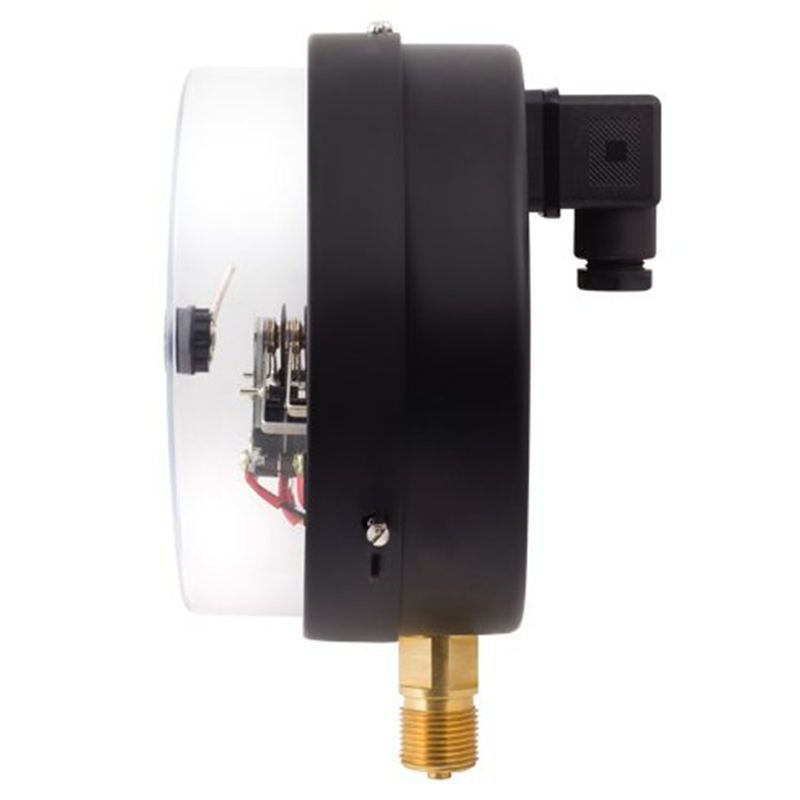

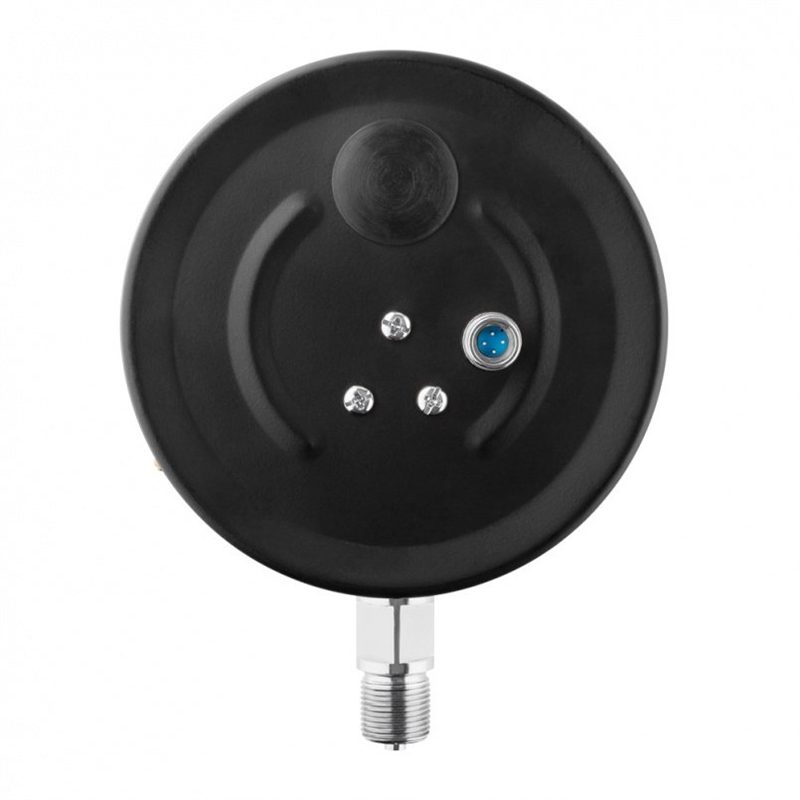

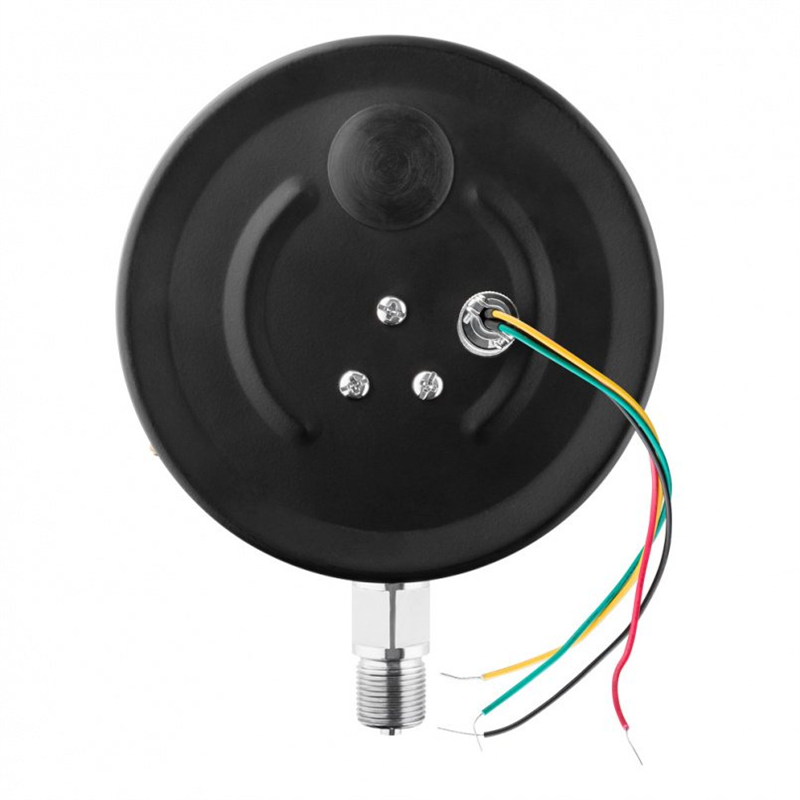

Подключение	Через DIN-разъем сзади на корпусе
Присоединение	Радиальное
Резьба присоединения	G½" или М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-610 IP54	150	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10	G½ / М20×1,5	радиальное
			0…16 / 25 / 40 / 60
			0…100

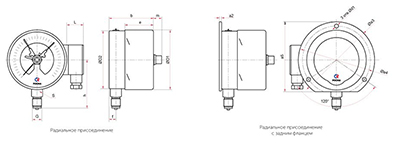

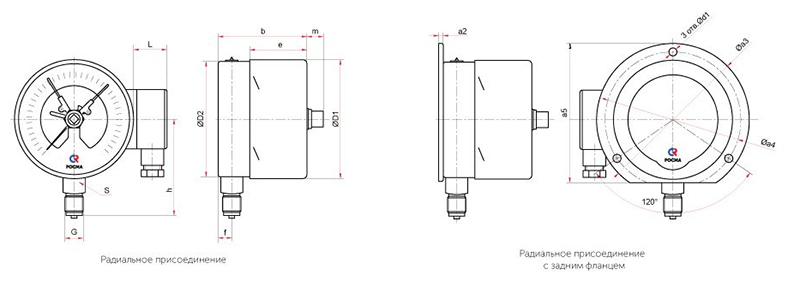

Габаритные размеры

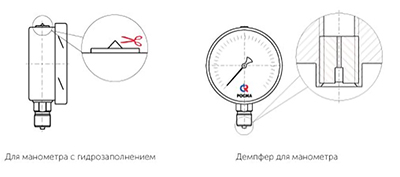

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТВМ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	Исполнение I	1
	Исполнение II	2
	Исполнение III	3
	Исполнение IV	4
	Исполнение V	5
	Исполнение VI	6
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G½ / М20×1,5
Класс точности		1,5
Степень защиты		IP54

Пример обозначения:

ТМ − 5 1 0 Р. 05 (0−1,6 МПа) G½. 1,5. IP54
