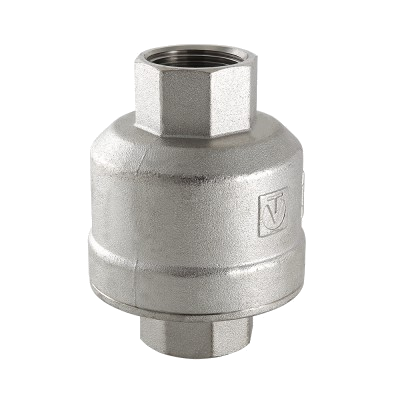

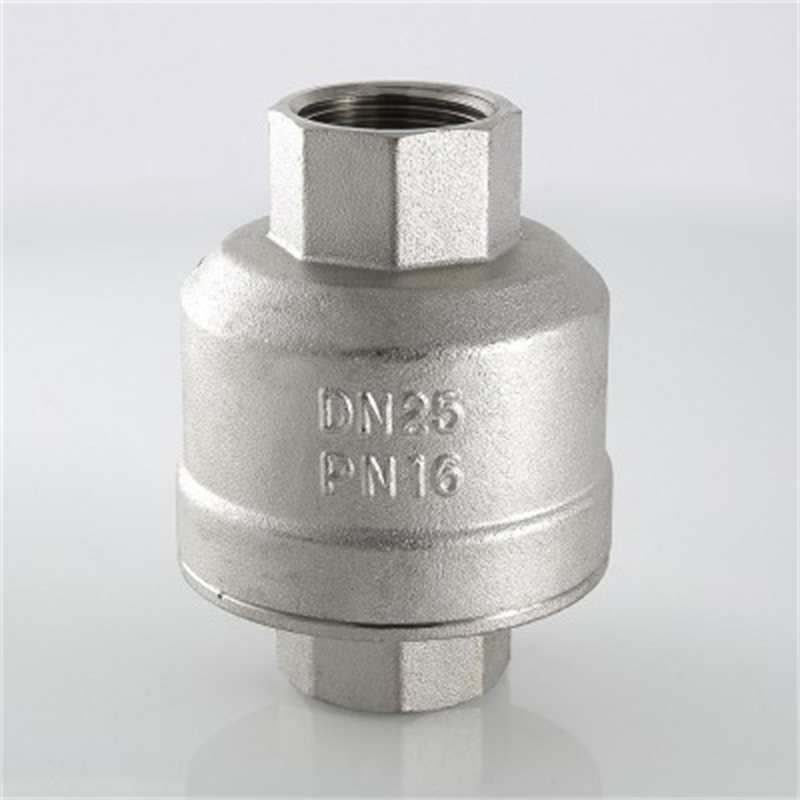

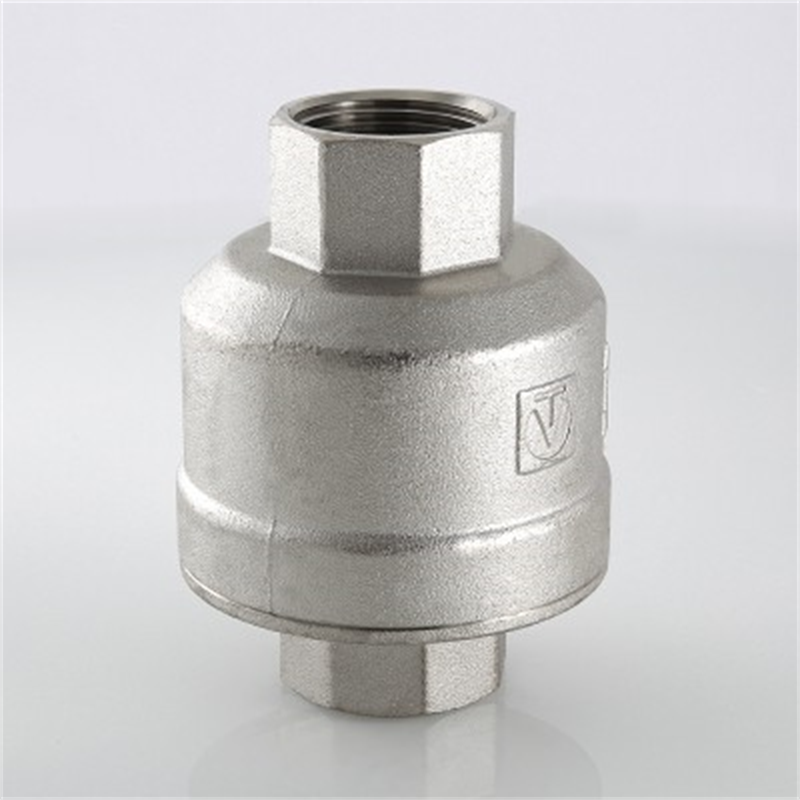

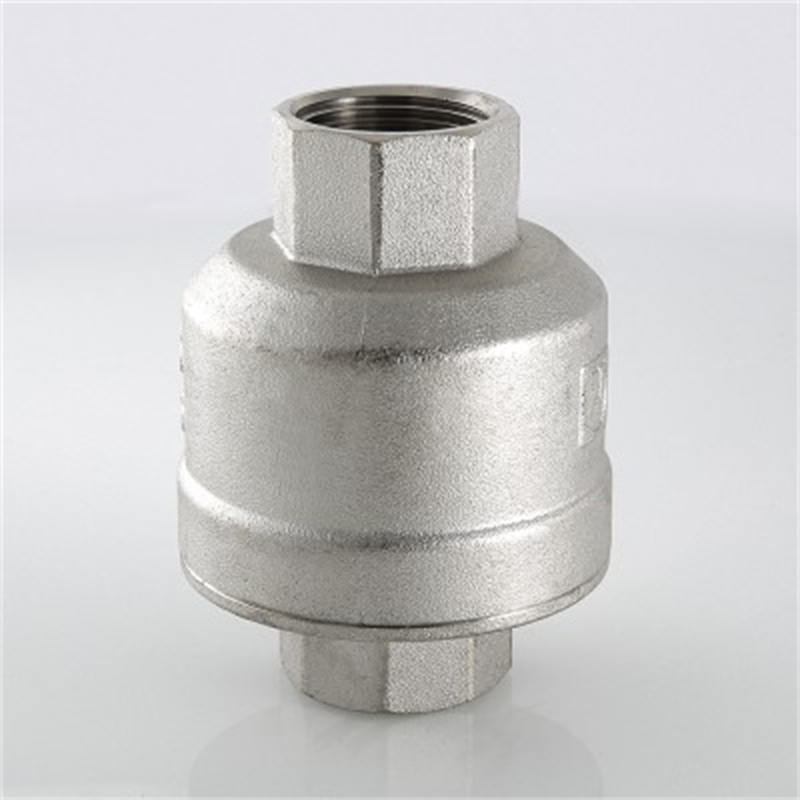

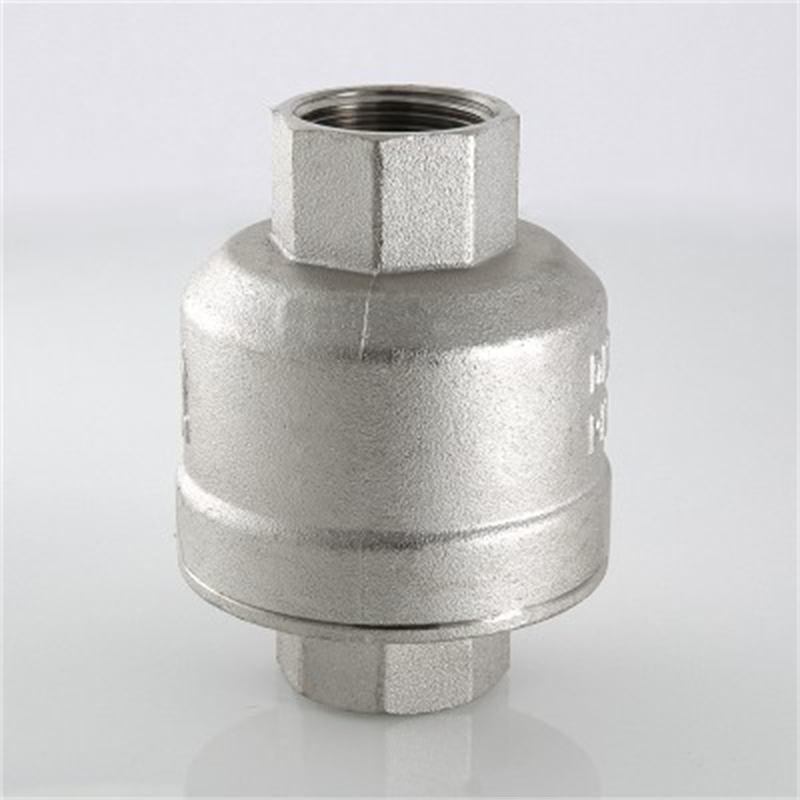

Клапан обратный для гравитационных систем предназначен для систем водяного отопления с естественной циркуляцией теплоносителя (гравитационных систем), в которых периодически используется циркуляционный насос, установленный на обводном участке (байпасе) основной циркуляционной магистрали. Клапан предотвращает обратный поток теплоносителя при включении циркуляционного насоса.
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода, горячая вода, растворы гликолей (50%), а также другие жидкости и газы, неагрессивные к материалам клапана |
Материал | Никелированная латунь |
Температура рабочей среды | −20...+150°С |
Рабочее давление
| 0,005...1,0 МПа
|
Минимальный перепад давления закрытия клапана
|
0,005 МПа
|
Диаметр условного прохода | 25 мм, 32 мм |
Присоединение | G1", G1¼" |
Средний срок службы | 30 лет |
Модификации:
Модель
| Ду, мм
| Кv, м/ч | Присоединение
|
VT.202.N.06 | 25 | 36 | G1" |
VT.202.N.07 | 32
| 72 | G1¼" |
Пример применения
|
|
