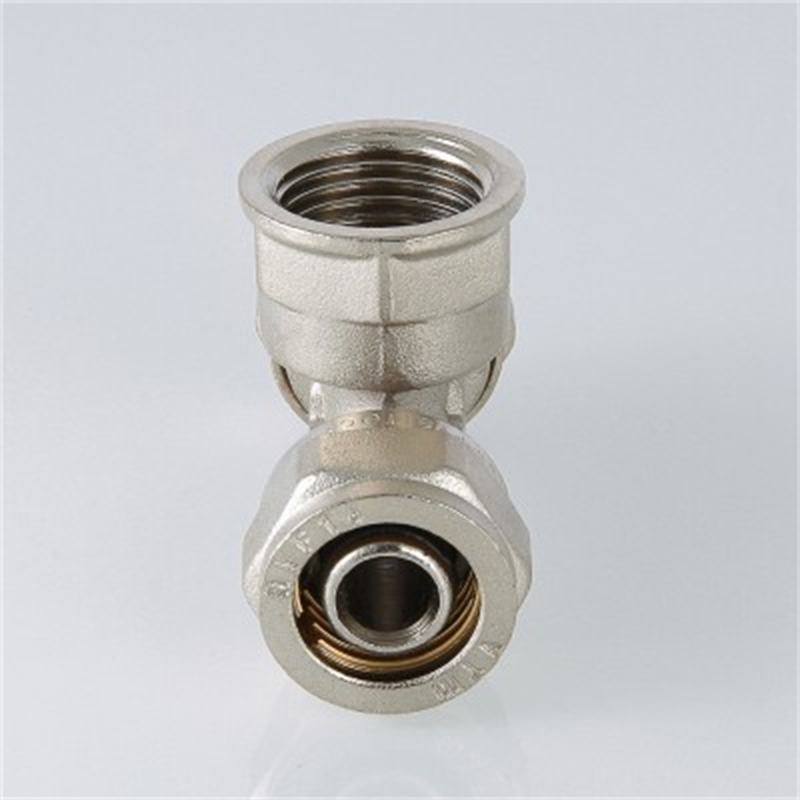

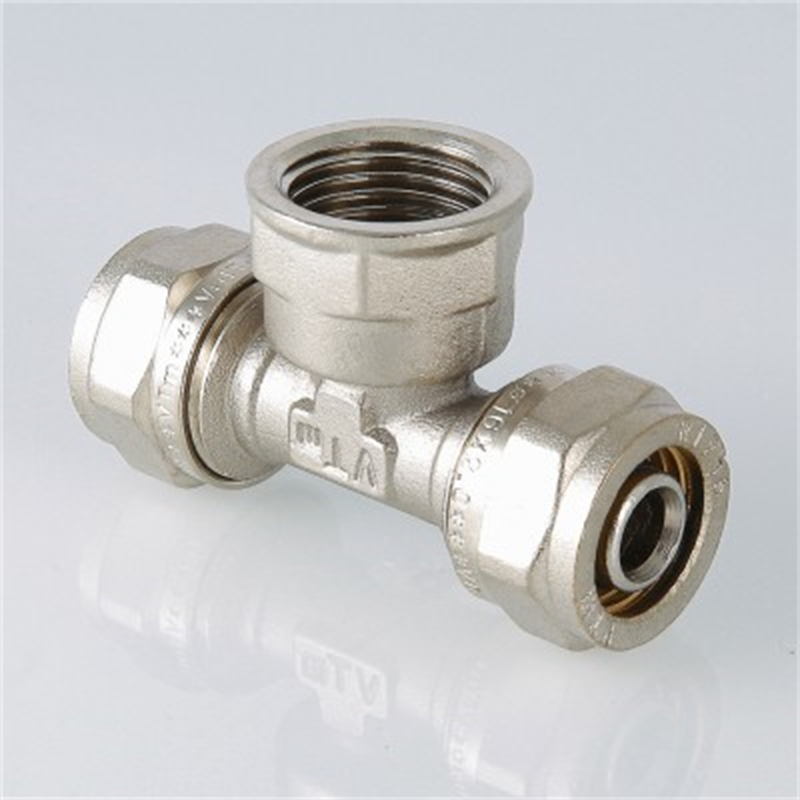

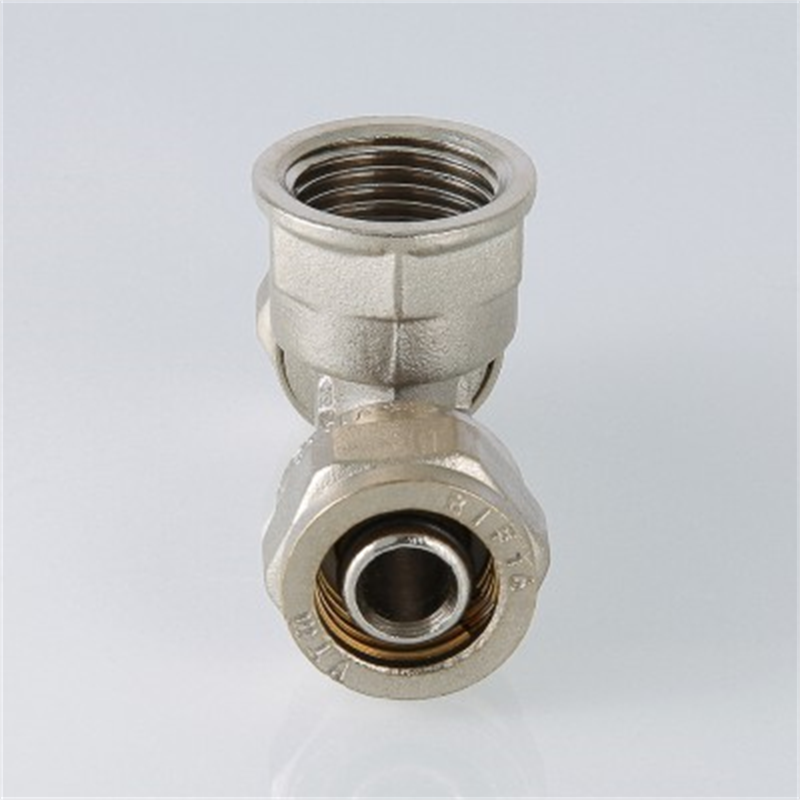

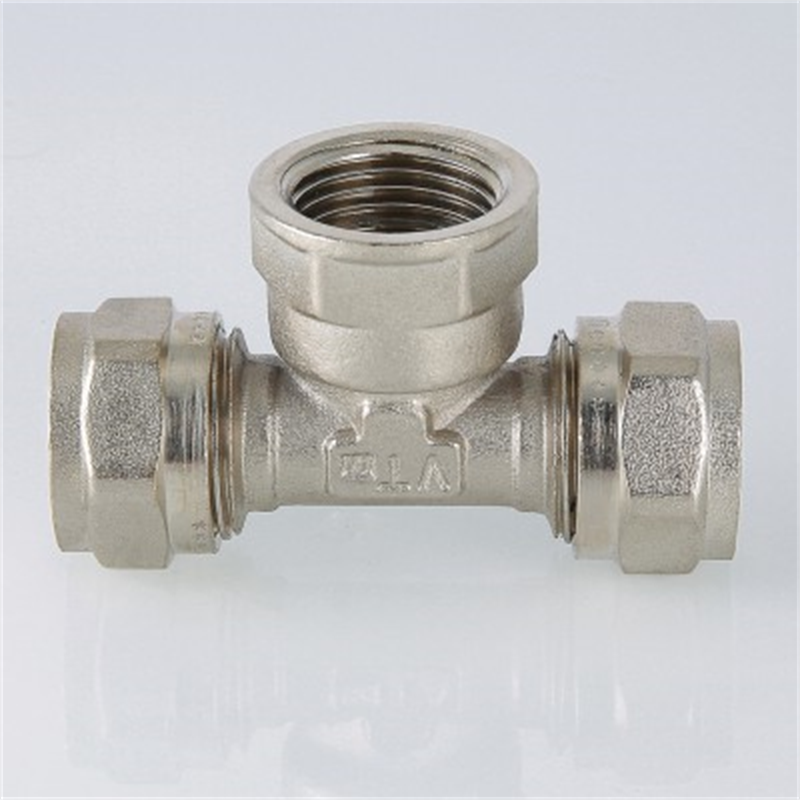

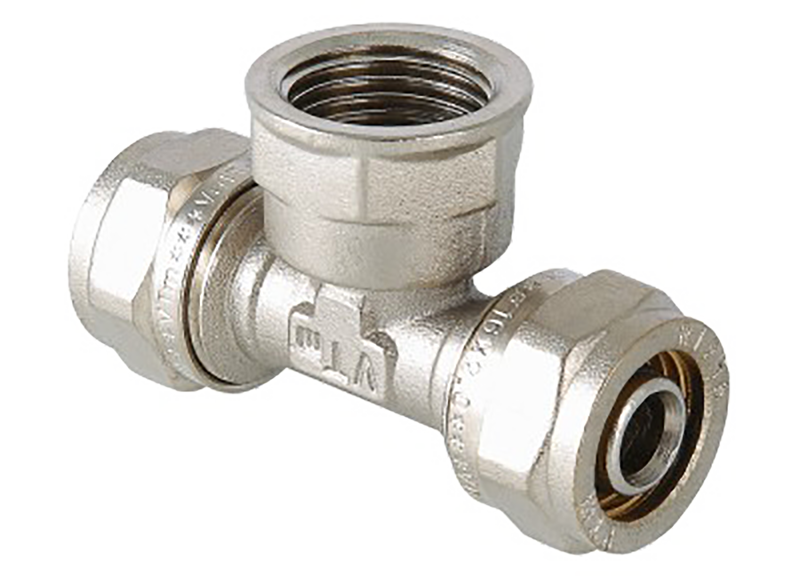

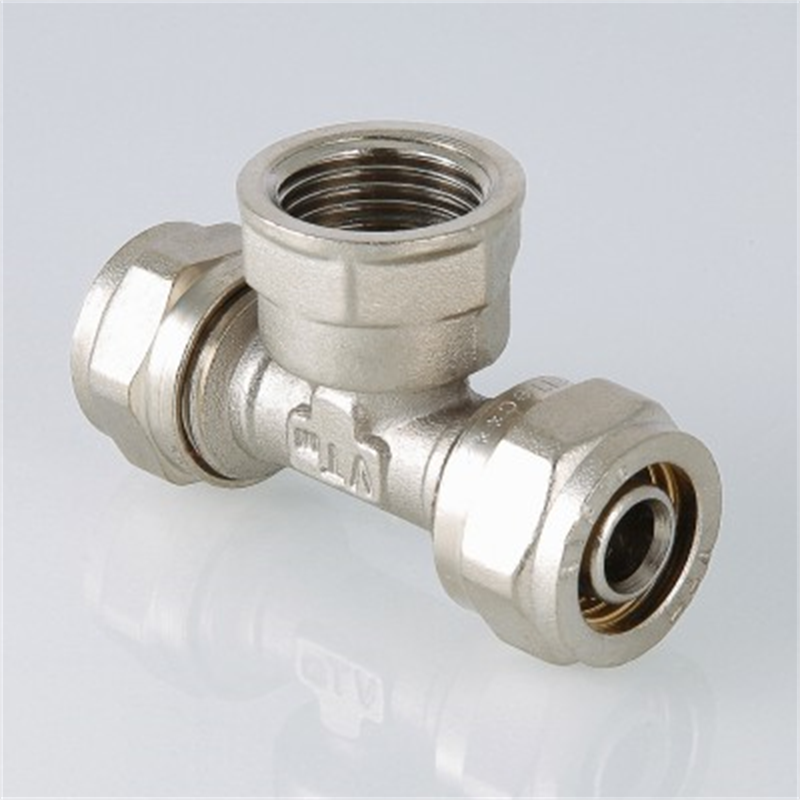

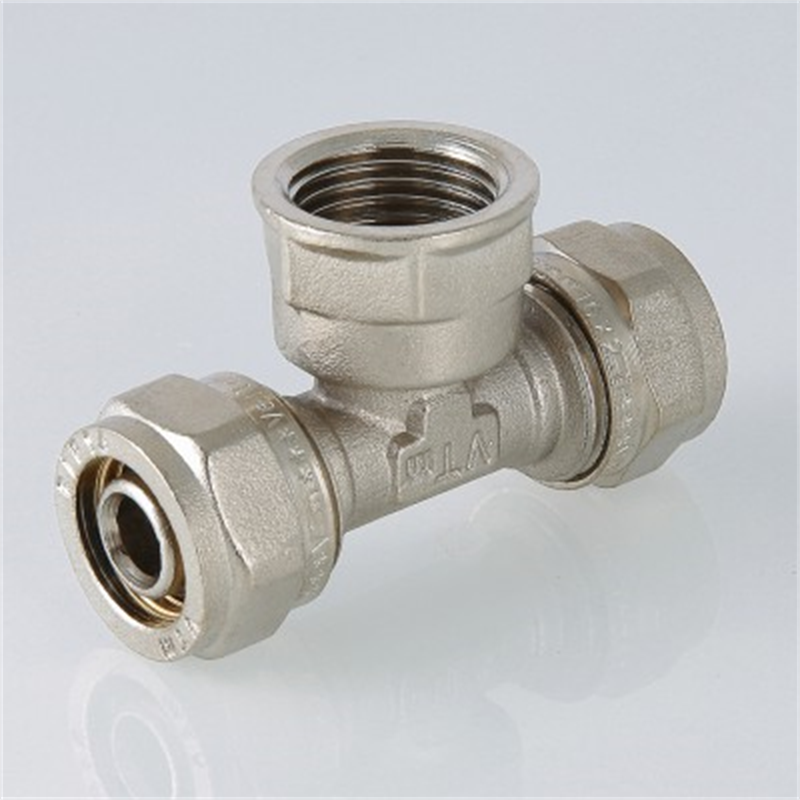

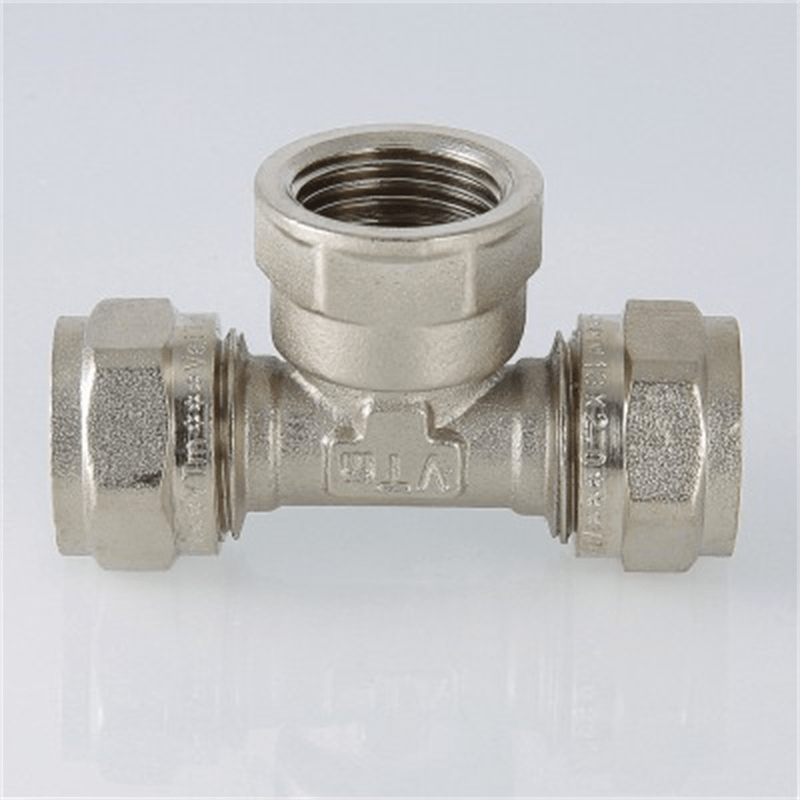

Фитинг обжимной – тройник с переходом на внутреннюю резьбу VTm.332.N

Фитинг обжимной – тройник с переходом на внутреннюю резьбу для металлополимерных (металлопластиковых) труб

Диаметр присоединяемой трубы: 16 мм, 20 мм, 26 мм, 32 мм
Присоединение к внутренней резьбе: G1¼", G1", G¾", G½"
Резьба: внутренняя
Материал корпуса: никелированная латунь
Материал уплотнения: EPDM

В закладки

от 370 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Фитинг обжимной – тройник с переходом на внутреннюю резьбу для металлополимерных (металлопластиковых) труб. Резьба фитинга – внутренняя трубная по ГОСТу 6357.

Технические характеристики:

Параметр	Значение
Номинальное давление	2,5 МПа
Рабочее давление	1,0 МПа
Диапазон рабочих температур	−30...+115°C
Аварийная температура рабочей среды	+130°C
Классы эксплуатации	1 2 4 5 ХВ
Тип резьбы	трубная, по ГОСТ 6357, класс точности «В»
Диаметр присоединяемой трубы	16 мм, 20 мм, 26 мм, 32 мм
Присоединение к внутренней резьбе	G1", G¾", G½", G¼"
Средний полный срок службы	50 лет

Модификации:

Модель	Диаметр трубы
VTm.332.N.160416	16 мм × G½"
VTm.332.N.200420	20 мм × G½"
VTm.332.N.200520	20 мм × G¾"
VTm.332.N.260526	26 мм × G¾"
VTm.332.N.260626	26 мм × G1"
VTm.332.N.320632	32 мм × G1"
VTm.332.N.320732	32 мм × G1¾"

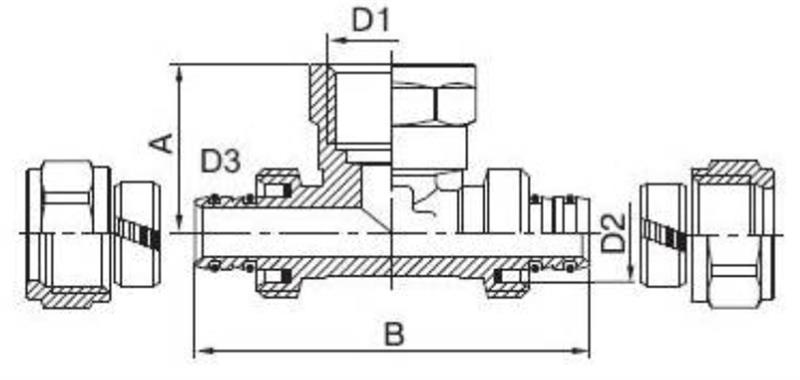

Габаритные размеры

Обозначение	Размеры, мм					Вес, г
Обозначение	A	B	D1	D2	D3	Вес, г
16х1/2х16	65	27,5	1/2"	16	16	131
20х1/2х20	77	27,5	1/2"	20	20	243
20х3/4х20	77	31,5	3/4"	20	20	258
26х3/4х26	88	35	3/4"	26	26	322
26х1х26	88	39	1"	26	26	371
32х1х32	105	42	1"	32	32	681
32х1 1/4х32	105	50	1 1/4"	32	32	728

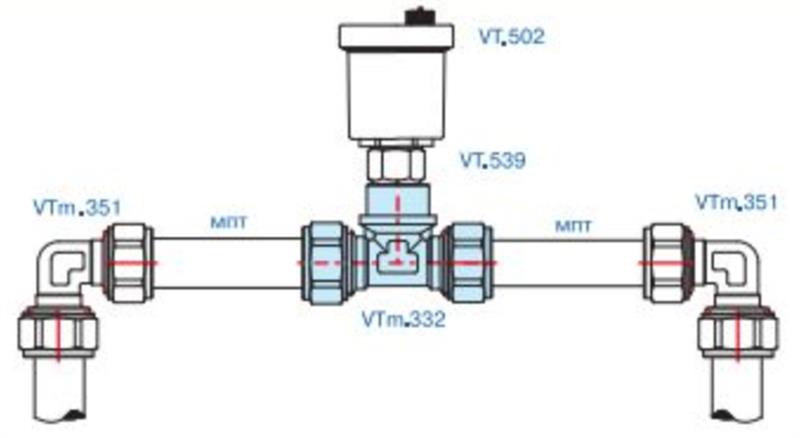

Пример применения

Версия: 2021-06-23-ШАР

Артикул	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость
16 20 26 32	1/2" 3/4" 1" 1 1/4"

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Трубка, мм	Резьба внутр.	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
