Оптические датчики положения

В системах автоматизации бесконтактные выключатели, как правило, работают как первичные датчики контроля положения рабочих элементов оборудования, сигналы с которых далее передаются, в зависимости от задачи, на счетчики продукции, контроллеры перемещения, в системы аварийно-предупредительной сигнализации и т. п.

В зависимости от принципа действия бесконтактные выключатели бывают индуктивными, емкостными и оптическими.

Индуктивные бесконтактные выключатели могут применяться для подсчета или контроля положения металлических объектов. Чувствительный элемент такого датчика — катушка индуктивности с магнитопроводом, разомкнутым в сторону рабочей поверхности.

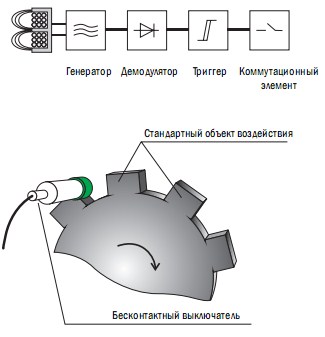

При подаче питания перед активной поверхностью бесконтактного выключателя образуется электромагнитное поле. При появлении в нем объекта из металла колебания генератора затухают, происходит падение демодулированного напряжения, срабатывает триггер, и переключается коммутационный элемент.

Контролируемым объектом для бесконтактных индуктивных выключателей может служить любой металлический предмет достаточных размеров, например: стальная пластина, выступ на валу, головка болта на соединительной муфте и др.

Емкостные бесконтактные выключатели могут применяться для подсчета или контроля положения объектов как из металла, так и из диэлектрических материалов. Также их можно использовать для контроля уровня жидких сред и сыпучих материалов.

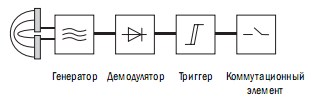

Чувствительным элементом емкостного датчика являются вынесенные к рабочей поверхности пластины конденсатора. Приближение к этой поверхности контролируемого объекта из любого материала приводит к изменению емкости конденсатора, параметров генератора и, в итоге, к переключению коммутационного элемента.

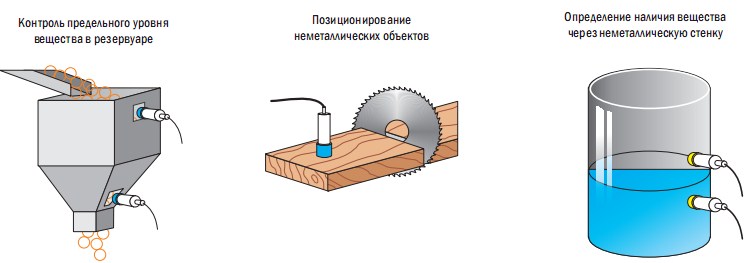

Емкостные датчики могут применяться в системах автоматизации, например, для позиционирования заготовок из древесины или пластмассы; для подсчета стеклянной тары; в качестве датчиков уровня электропроводных и неэлектропроводных жидкостей в емкостях, а также сыпучих материалов — опилок, зерна и др. — в бункерах; в качестве бесконтактных водонепроницаемых «кнопок» для включения различных устройств посетителями в бассейнах и аквапарках и т. д.

Оптические бесконтактные выключатели применяют для позиционирования или подсчета любых объектов. Использование в них инфракрасного излучения минимизирует влияние на срабатывание выключателей засветки от посторонних и фоновых источников света.

Оптические бесконтактные выключатели серии AR подразделяются на две группы:

Диффузный оптический выключатель имеет размещенные в одном корпусе излучатель и приемник. Срабатывание датчика происходит, когда в рабочей зоне в пределах дальности действия датчика появляется объект достаточных размеров, и в приемник поступает луч, рассеянно отраженный от контролируемого объекта.

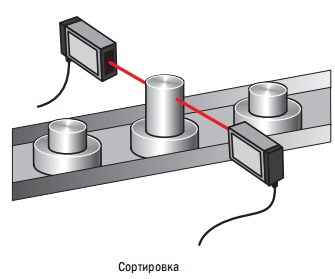

Барьерный оптический выключатель состоит из излучателя и приемника, которые размещены в отдельных корпусах. От излучателя к приемнику идет прямой луч. При перекрытии этого луча контролируемым объектом происходит срабатывание датчика.
