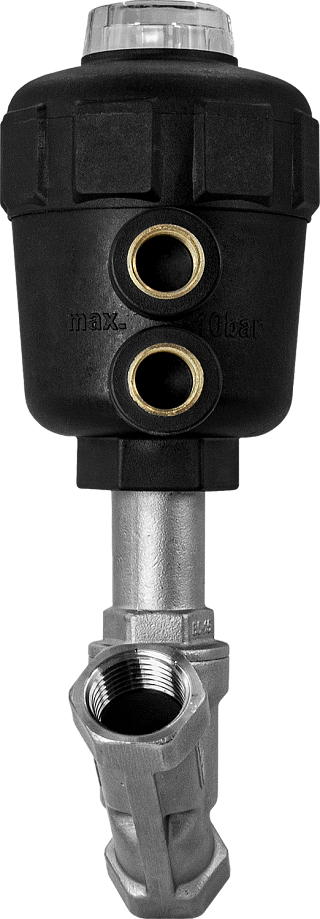

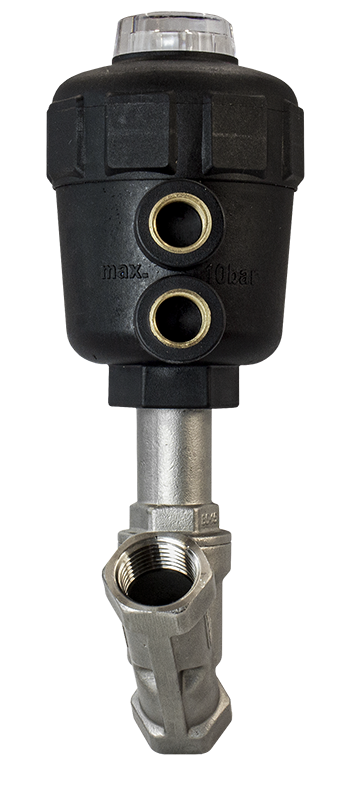

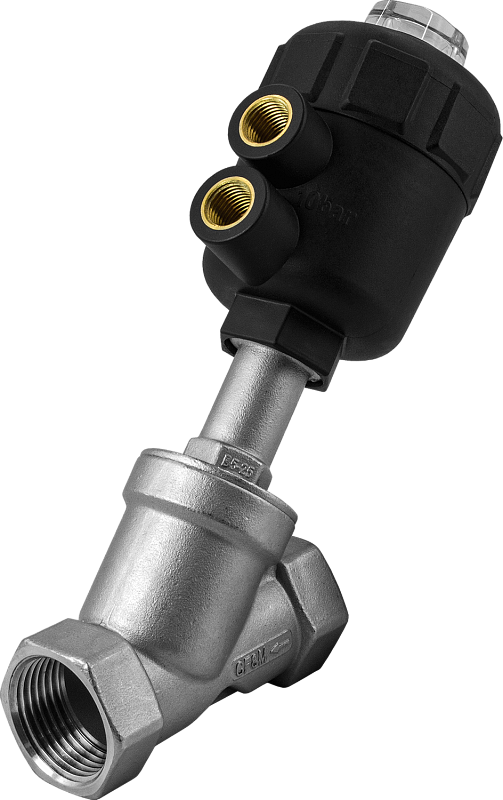

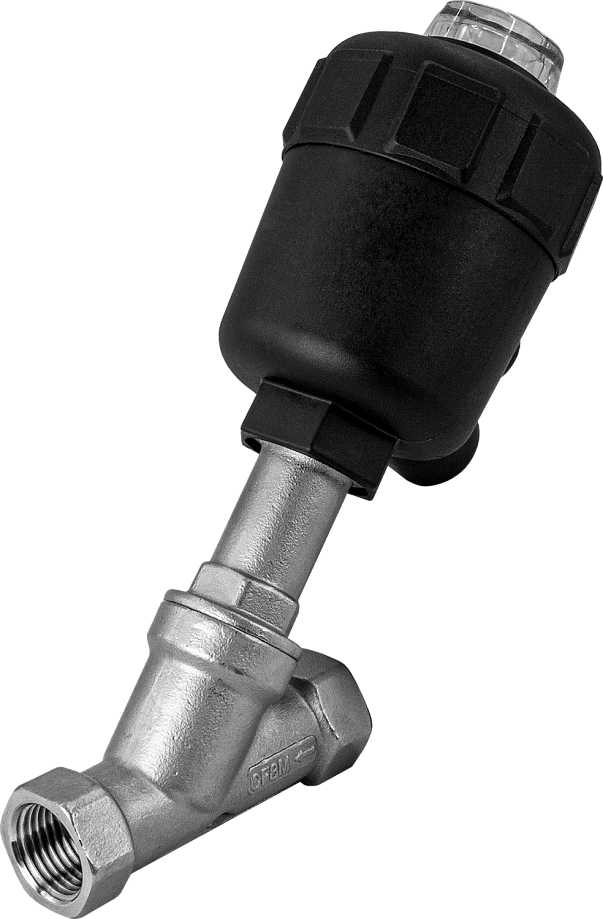

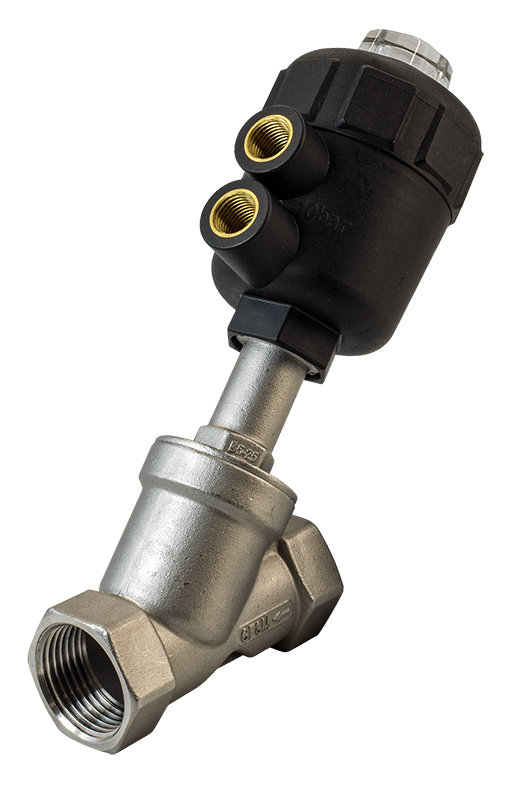

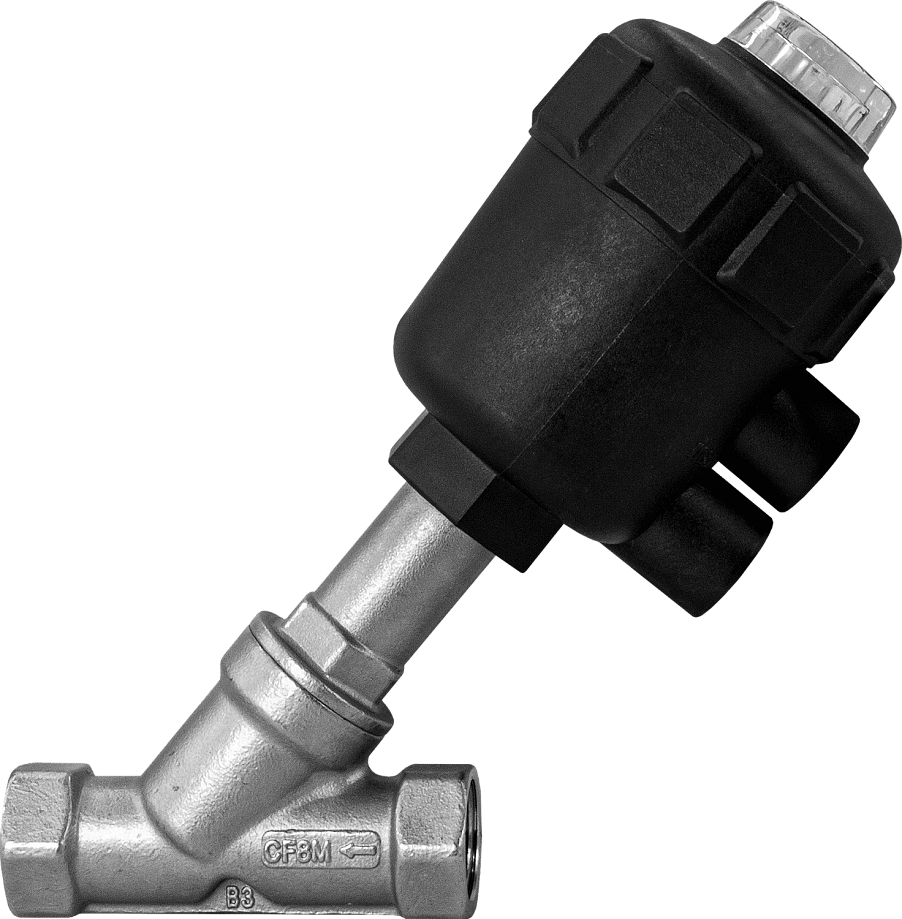

Пневматический клапан универсального действия с угловым поршнем УПК20-U

Пневматический клапан нормально закрытый универсального действия с угловым поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт
Управляющая среда: воздух, нейтральные газы
Температура рабочей среды клапана: −10...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,39...0,5 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал привода: нейлон
Материал уплотнения: NBR
Монтажное положение: универсальное
Присоединение: резьбовое K½"...K2"
Присоединение воздуховодов: G¼"
Пневмопривод в комплекте

В закладки

от 5 162 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневматический клапан УПК20-U нормально закрытый универсального действия предназначен для управления потоком рабочей среды в трубопроводе.

Может использоваться как в мобильной технике, нефтедобывающем оборудовании, строительном оборудовании, железнодорожной технике и на судах, так и в стационарном оборудовании: прессах, конвейерах, прокатных станах, турбинах и т.д. Благодаря сравнительно низким требованиям к подготовке воздуха, широким диапазонам рабочих температур и простоте обслуживания клапаны УПК20-U не имеют серьезных ограничений в использовании.

Особенности:

Клапан нормально закрытый универсального действия (одностороннего или двустороннего)
Пневмопривод в комплекте
Высокая пропускная способность

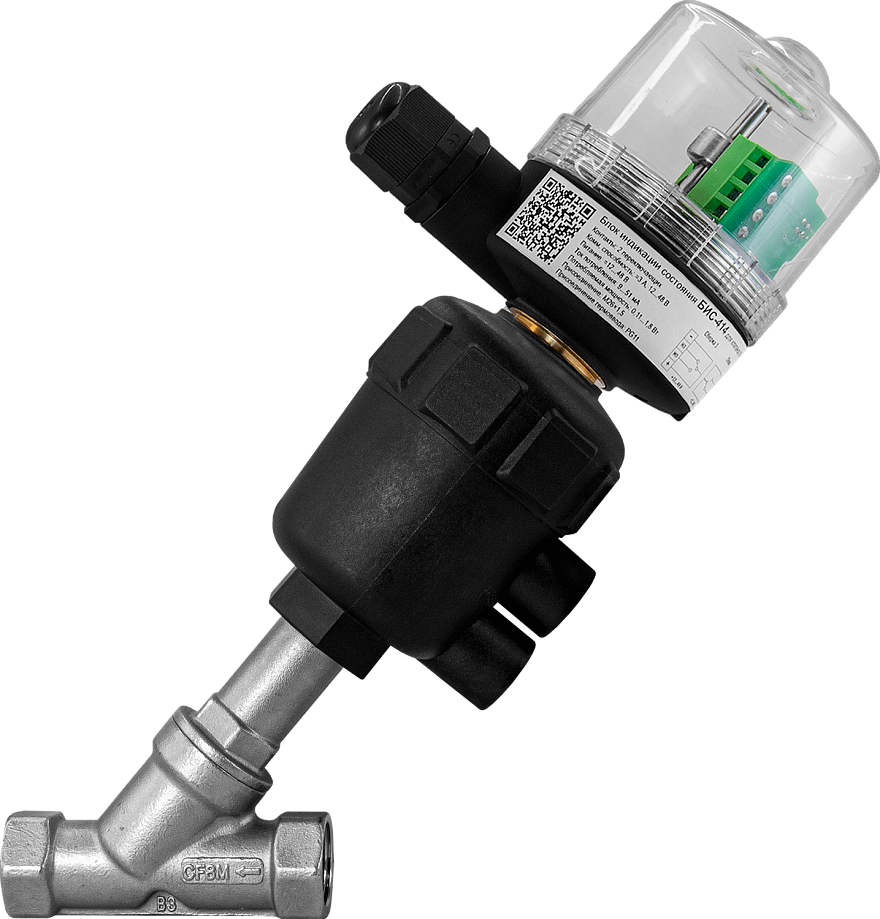

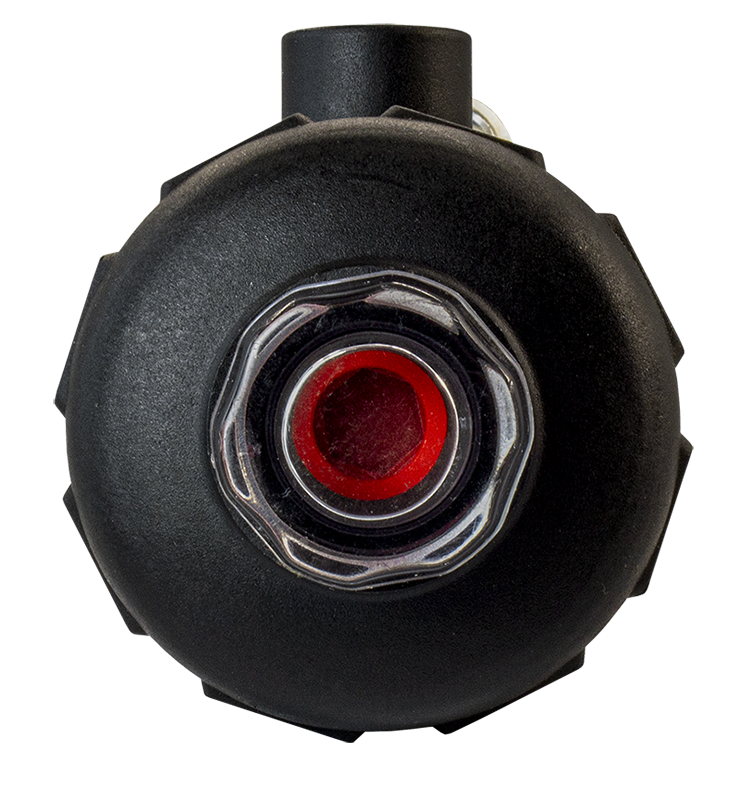

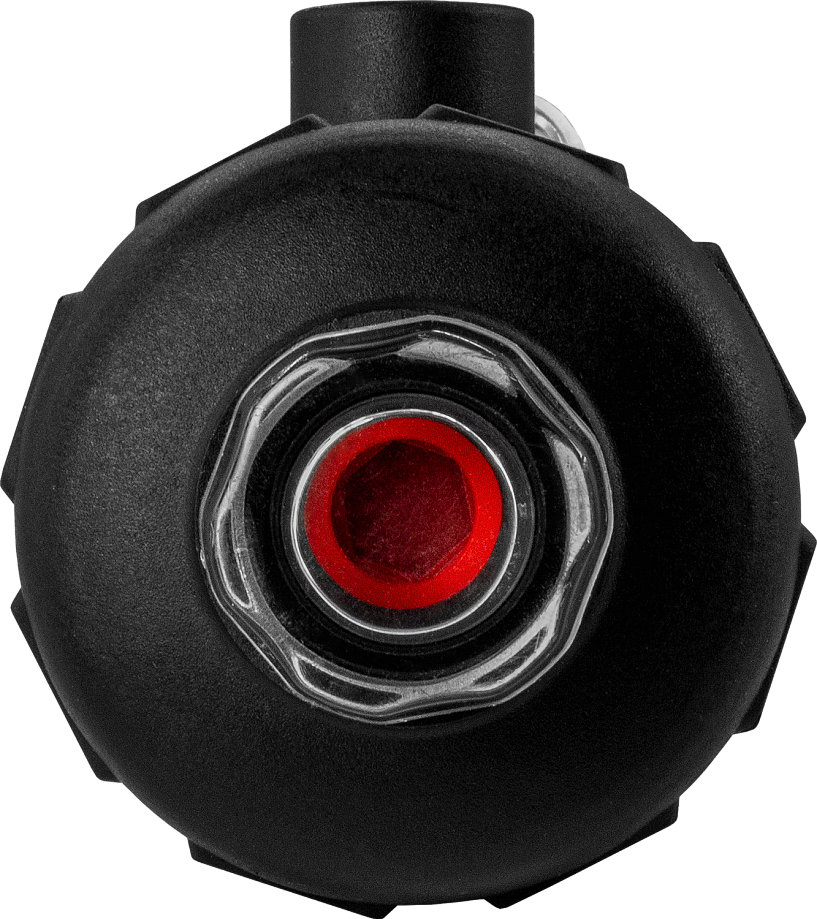

Индикатор состояния клапана
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи, спирт
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нейлон Уплотнения: NBR
Температура рабочей среды клапана	−10...+180°С
Рабочее давление клапана	0...1,6 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое K½"...K2"
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,39...0,5 МПа
Присоединение воздуховодов	G¼"

Модификации:

Обозначение	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение		Рабочее давление, МПа	Управляющее давление, МПа
Обозначение	Ду, мм	Дэф, мм	Диаметр привода, мм	Kv, м³/ч	Клапана	Воздуховодов	Рабочее давление, МПа	Управляющее давление, МПа
УПК20-U-6015-S-P	15	13	60	4	K½"	G¼"	0...1,6	0,39
УПК20-U-6020-S-P	20	18	60	6	K¾"		0...1,1	0,39
УПК20-U-6025-S-P	25	22	60	14	K1"		0...1,1	0,42
УПК20-U-7532-S-P	32	28	75	20	K1¼"		0...1,5	0,5
УПК20-U-7540-S-P	40	35	75	21	K1½"		0...1,25	0,44
УПК20-U-7550-S-P	50	42	75	35	K2"		0...1	0,4

Расшифровка обозначения на примере клапана УПК20-U-6015-S-P:

УПК20 – модель клапана.

U – тип клапана: универсального действия.

60 – диаметр привода.

15 – модификация клапана.

S – материал корпуса клапана: нержавеющая сталь.

P – материал корпуса привода: нейлон.

Принцип действия:

Пневматический клапан УПК20-U является универсальным, т.е. может работать как клапан одностороннего действия, так и двустороннего.

По умолчанию устройство представляет собой клапан одностороннего действия. При подаче управляющего давления в нижнее отверстие пневмопривода – клапан открывается. Автоматическое закрытие клапана происходит под действием пружины при снятии управляющего давления.

Чтобы устройство работало как клапан двустороннего действия, из устройства необходимо вынуть пружину. В этом случае клапан открывается при подаче давления в нижний порт. Для закрытия клапана необходимо подать давление в верхний порт.

Подробнее о принципе работы см. в руководстве по эксплуатации.

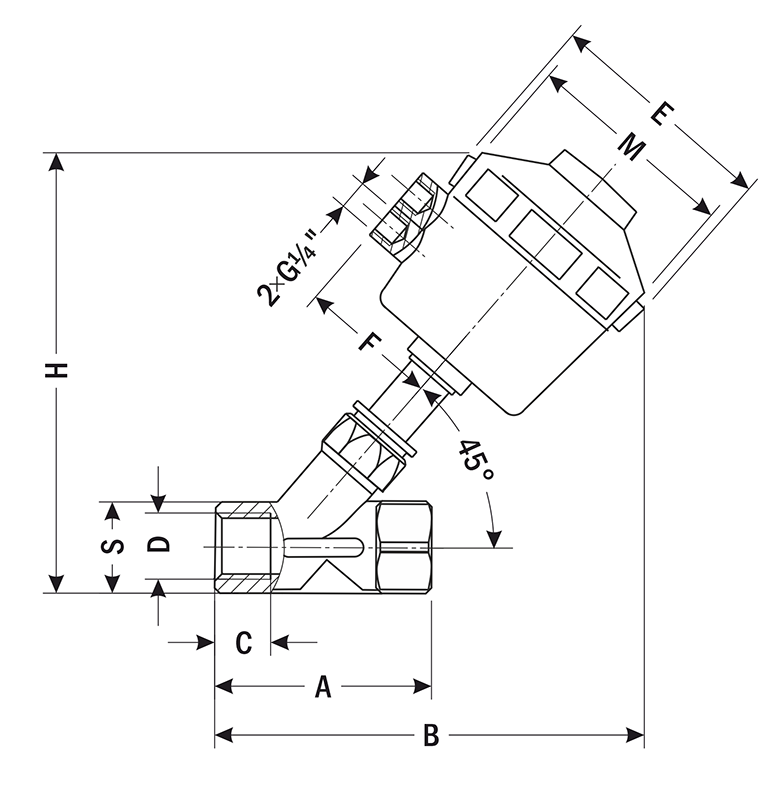

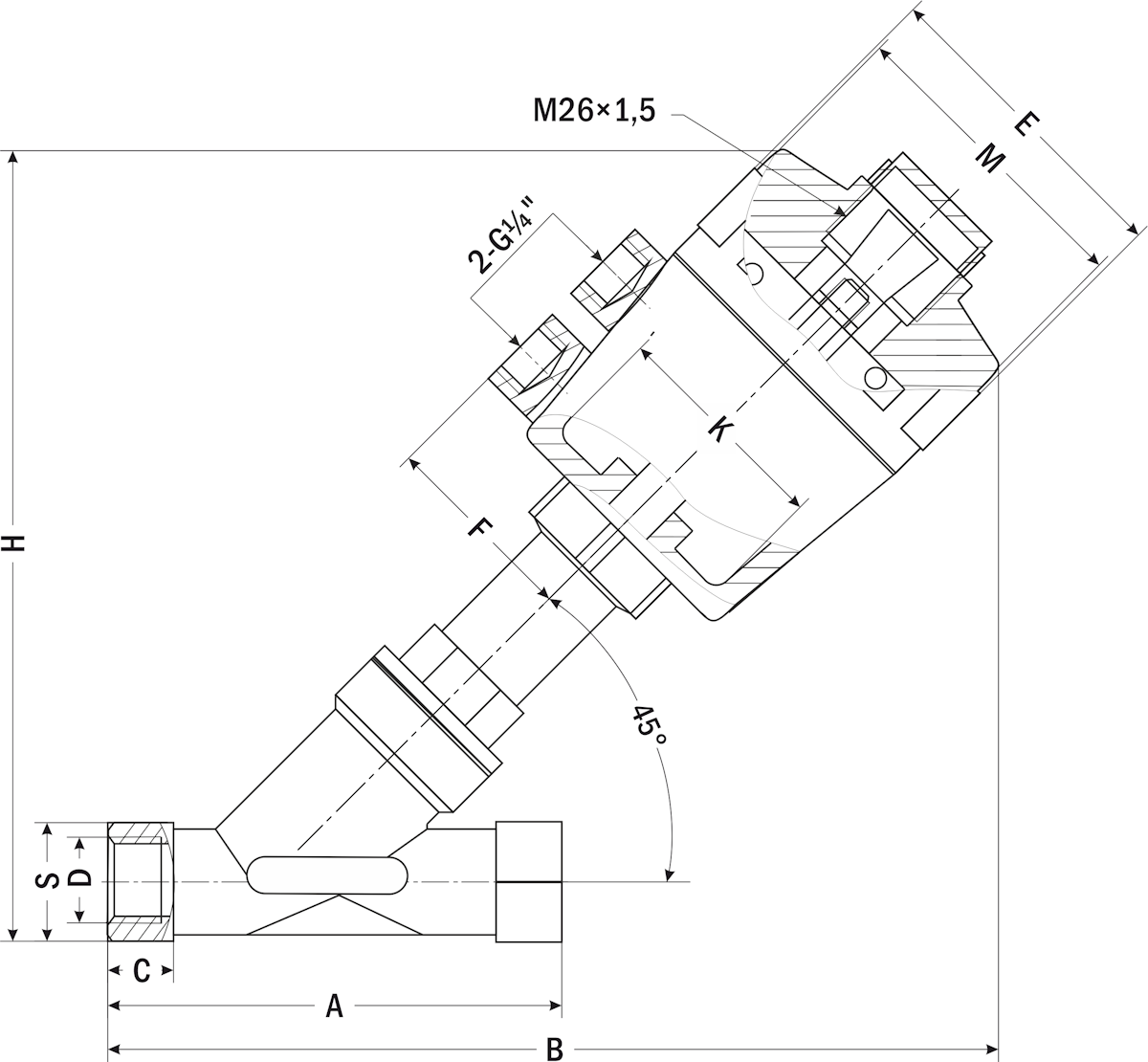

Габаритные размеры

Модель	Размеры, мм									Вес, г
Модель	Диаметр привода, M	D	A	B	C	E	F	H	S	Вес, г
УПК20-U-6015-S-P	60	K½"	79	150	12	65	42,5	148	20	641
УПК20-U-6020-S-P	60	K¾"	72	150	12	65	42,5	158	30	688
УПК20-U-6025-S-P	60	K1"	87	154	15	65	42,5	170	37	878
УПК20-U-7532-S-P	75	K1¼"	106	195	16,5	80	52	208	45	1566
УПК20-U-7540-S-P	75	K1½"	112,5	202	18	80	52	220	52	1812
УПК20-U-7550-S-P	75	K2"	130	220	18	80	52	242	66	2450
