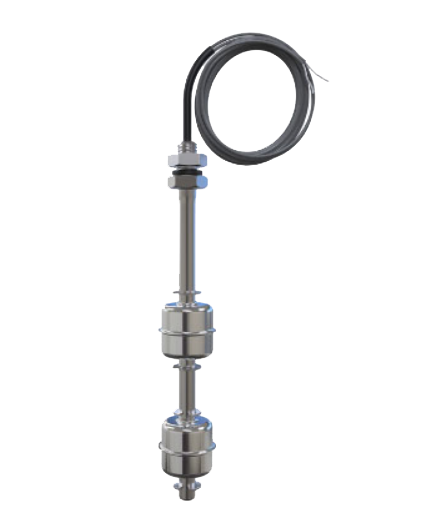

Поплавковый датчик уровня ОВЕН ПДУ-2.2

Прибор для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 2
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 10 Вт
Максимальное коммутируемое напряжение: 180 В
Рабочее давление: ≤ 1 МПа
Рабочая температура: −40…+105°С
Рабочее положение: вертикальное
Вид поплавка: цилиндрический
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 277 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-2.2 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-2.2 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-2.2 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2.2.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ:

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ: Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	2
Максимальная коммутируемая мощность	10 Вт
Максимальный коммутируемый ток	0,5 А
Максимальное коммутируемое напряжение	180 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное
Максимальная длина штока до нижнего уровня L	2500 мм
Нормальное состояние контактов датчика
Для ПДУ-2.2	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

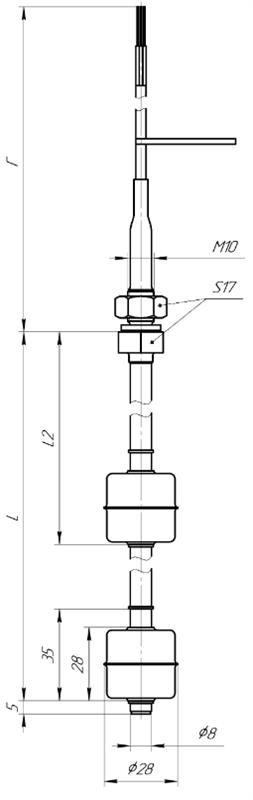

Габаритные размеры

Обозначение при заказе:

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ
Внимание! Полная длина датчиков ПДУ-2.2 составляет (L + 40) мм.

Версия: 2021-10-26-ШАР

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
200 300 400 500 600 700 800 900 1000	НО НЗ	100 200 300 400 500 600 700 800 900	НО НЗ	1000 2000 3000 4000 5000

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня, мм	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.

Габаритные размеры
