Датчик давления во взрывонепроницаемом исполнении ОВЕН ПД100 модель 115-Exd

Прибор для непрерывного преобразования абсолютного, избыточного, вакуумметрическое, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА

Измеряемые давления: абсолютное (ДА); избыточное (ДИ); вакуумметрическое (ДВ); избыточно-вакуумметрическое (ДИВ)
Верхний диапазон измерения (ВПИ): 0,016…25 МПа
Предельное давление перегрузки: ≥ 400% ВПИ
Погрешность: 0,25%, 0,5%
Присоединение: M20×1,5
Взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb
Защита: IP65

В закладки

от 34 308 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

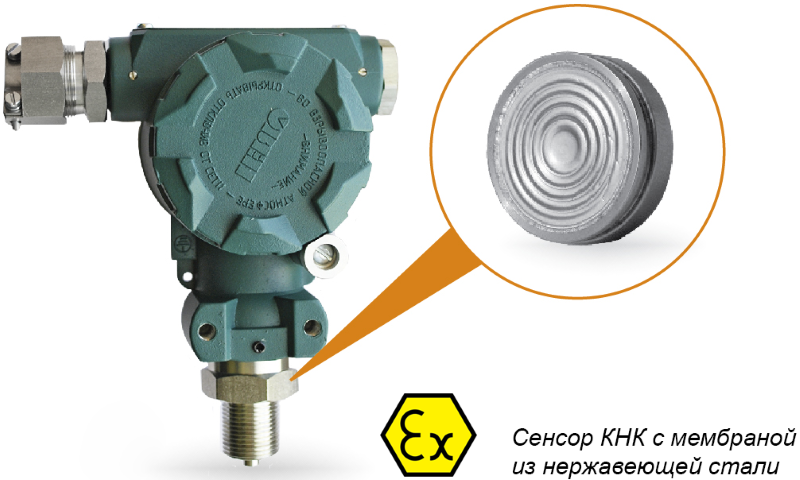

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.

Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.

Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.

Особенности:

Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА
измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости)
помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013

Технические характеристики:

Параметр	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Исполнение по взрывозащите	"Взыронепроницаемая оболочка" 1Exd IICT6Gb
Основная приведенная погрешность	0,25%, 0,5% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	=12…36 В
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	M20×1,5
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Габаритные размеры

Версия: 2019-04-23-КВА

Артикул	Тип	Верхний предел измерений, Мпа	Класс точности	Срок поставки	Стоимость
ДИ ДВ ДИВ ДА	0,016 0,02 0,025 0,03 0,04 0,05 0,06 0,08 0,1 0,15 0,16 0,25 0,3 0,4 0,5 0,6 0,9 1 1,5 1,6 2,4 2,5 4 6 10 16 25	0,25 0,5
