Поплавковый датчик уровня ОВЕН ПДУ-2Н.1

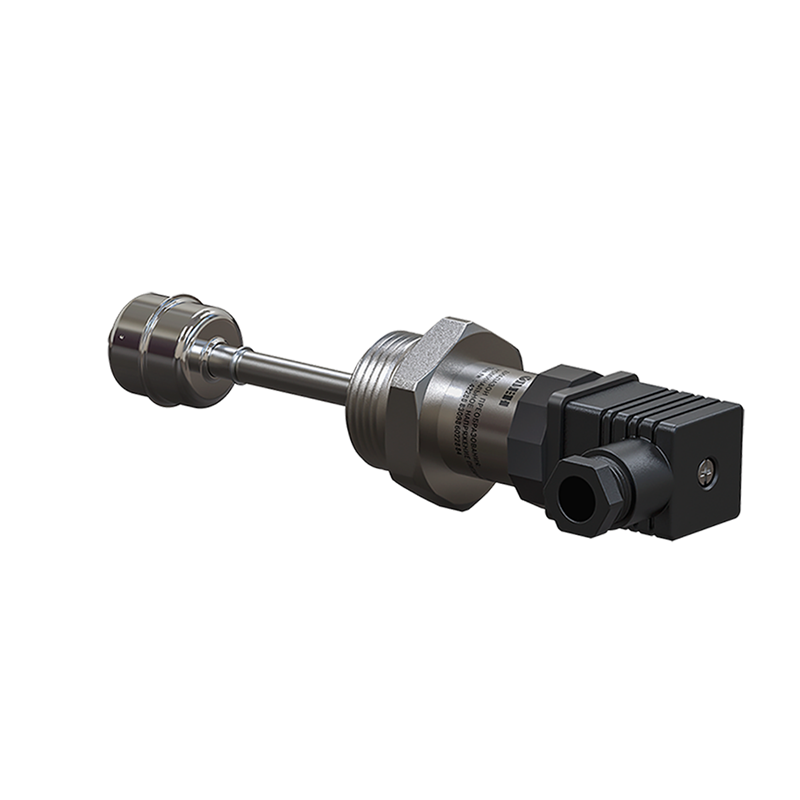

Поплавковые датчики уровня ОВЕН ПДУ-2Н.1 – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ-2Н.1 применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ-2Н.1 применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н.1.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 метра до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ:

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ: Датчики ОВЕН ПДУ могут работать при температурах до +105°С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней*	1
Максимальная коммутируемая мощность	10 Вт
Максимальный коммутируемый ток	0,5 А
Максимальное коммутируемое напряжение	180 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1×106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное (наружный монтаж)
Присоединение к процессу	Резьбовое G1"-A CLAMP C40
Максимальная длина штока до нижнего уровня L	2500 мм
Нормальное состояние контактов датчика
Для ПДУ-2.2	Нормально-разомкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Минимальная длина кабельного вывода	1 м**

* – Зависит от исполнения.
** – Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

Габаритные размеры

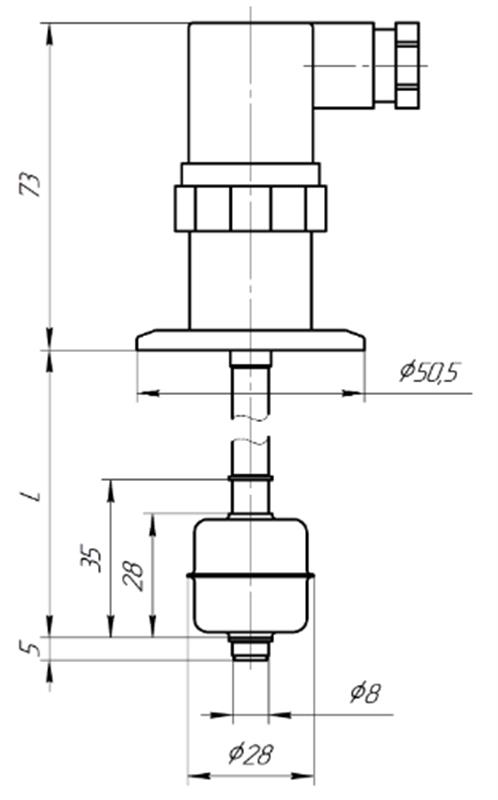

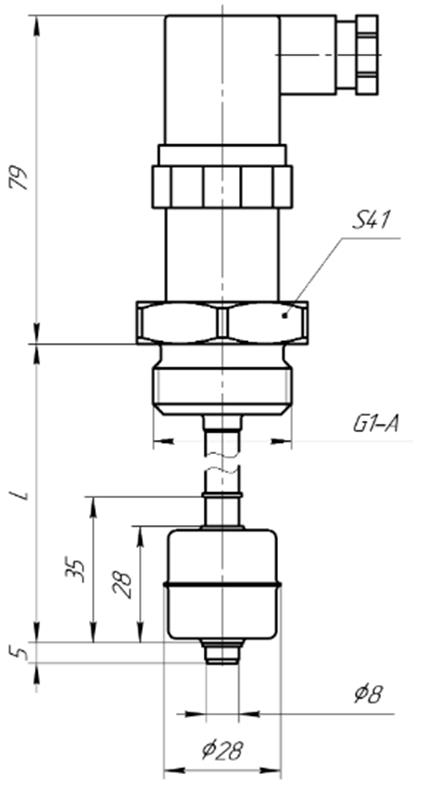

ПДУ-2Н.1 (G1-A) ПДУ-2Н.1 (CL40)

Габаритные размеры
ПДУ-2Н.1 (G1-A)	ПДУ-2Н.1 (CL40)

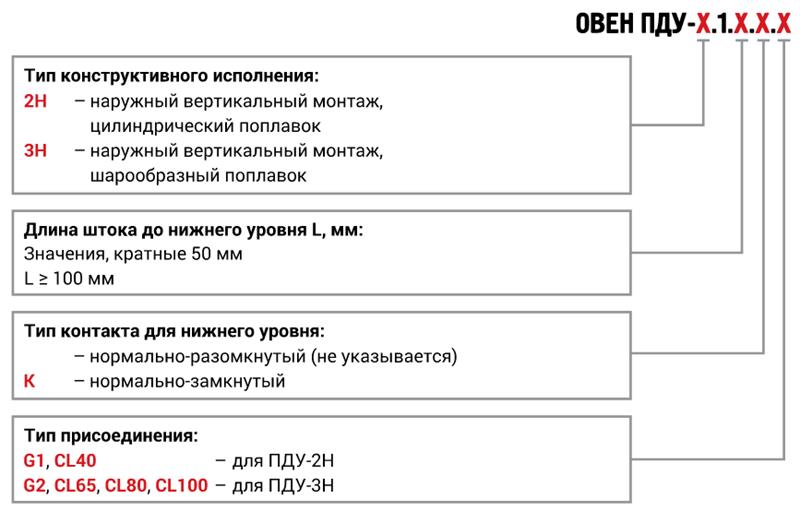

Обозначение при заказе:

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

Версия: 2021-10-27-ШАР

Артикул	Длина штока до нижнего уровня, мм	Тип контакта	Тип присоединения	Срок поставки	Стоимость
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000	НО НЗ	G1 CL40

Артикул	Длина штока до нижнего уровня, мм	Тип контакта	Тип присоединения	Срок поставки	Стоимость
