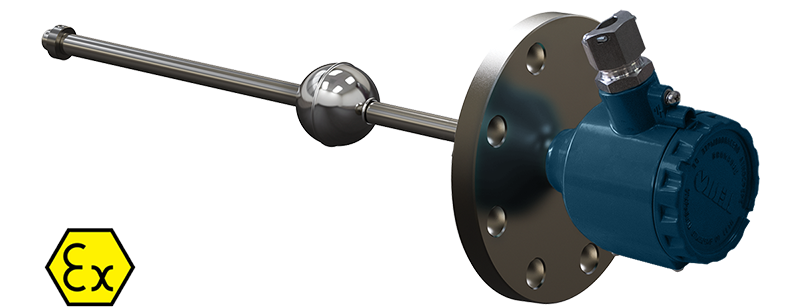

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-Exd с фланцевым присоединением

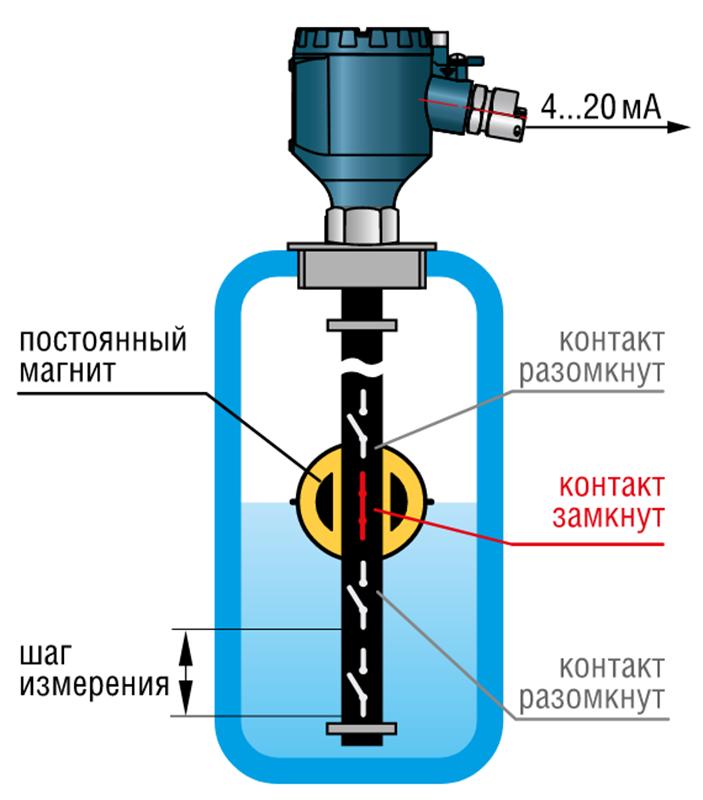

Принцип действия и особенности конструкции ОВЕН ПДУ-И-Exd

Прибор для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА

Диапазон измерений: 0...4000 мм
Дискретность преобразования: 5 или 10 мм
Рабочая температура: −60...+125°С
Степень защиты: IP67
Материал штока: сталь 12Х18Н10Т
Материал поплавка: AISI 316L
Тип присоединения: фланец

В закладки

от 26 638 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
Аналоговый выходной сигнал 4…20 мА.
Диапазон преобразования уровня: 250…4 000 мм.
Дискретность преобразования: 5 или 10 мм.
Температура измеряемой среды: –60…+125°C.
Давление: от вакуума до 2 MПa
Плотность рабочей среды: ≥0,65 г/см³.
Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Срок службы не менее 12 лет.

* срок изготовления и стоимость предоставляется по запросу.

Технические характеристики:

Параметр	Значение
Характеристики питания
Схема подключения	двухпроводная
Род питающего тока	постоянный
Напряжение питания постоянного тока	12…36 В
Потребляемая мощность	≤ 1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2…2 мм²
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Диаметр фланца	65 мм, 80 мм, 100 мм, 125 мм, 150 мм
Номинальное давление	1 кгс/см² 2,5 кгс/см² 6 кгс/см² 10 кгс/см² 16 кгс/см² 25 кгс/см²
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb
Условия эксплуатации
Температура окружающей среды	−40...+85°С
Температура контролируемой среды	−60...+125°С
Давление контролируемой среды	≤ 2 МПа
Плотность контролируемой среды	≥ 0,65 г/см³
Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика

Схема подключения

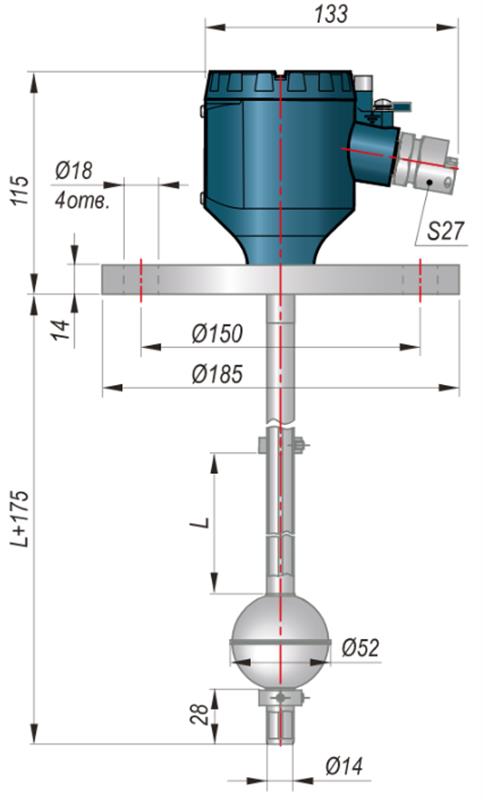

Габаритные размеры

ПДУ-И-Exd c L = 250…1250 мм (фланец Ф.80.1.01.А)	ПДУ-И-Exd c L = 1500…4000 мм (фланец Ф.80.1.01.А)

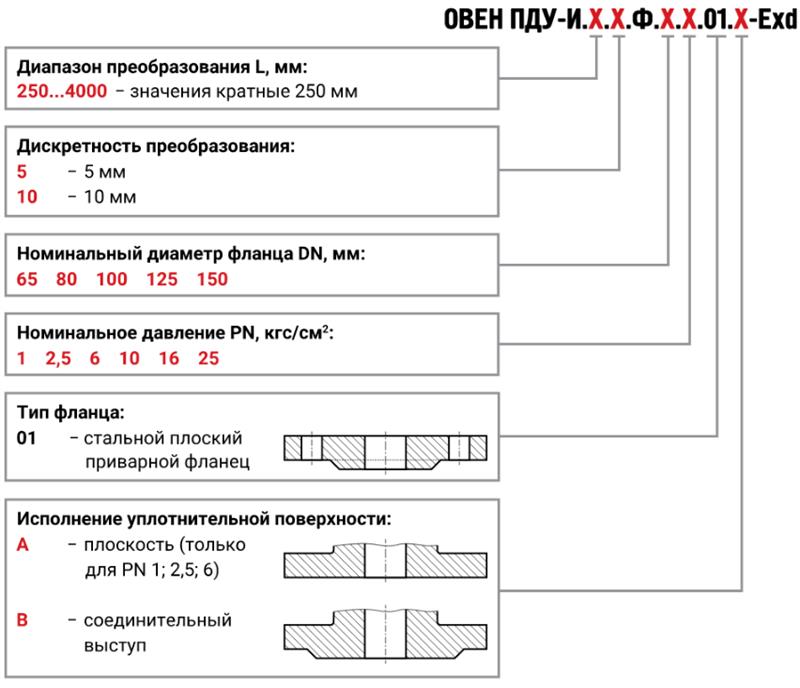

Обозначение при заказе ОВЕН ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015

Версия: 2021-11-19-ШАР

Артикул	Диапазон измерения уровня, мм	Дискретность преобразования	Номинальный диаметр, мм	Номинальное давление, кгс/см³	Исполнение уплотнительной поверхности	Срок поставки	Стоимость
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000	5 10	65 80 100 125 150	1 2,5 6 10 16 25	А В
