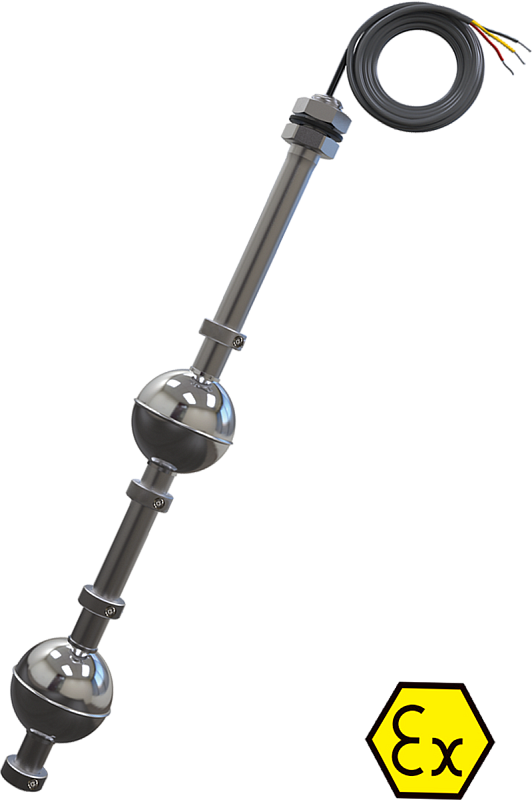

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-3.2-EX

Прибор с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 2
Диаметр поплавка: 52 мм
Максимальная коммутируемая мощность: 30 Вт
Максимальное коммутируемое напряжение: 230 В
Рабочее давление: ≤ 2 МПа
Рабочая температура: −40…+105°С
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 4 560 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-3.2-Ех с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней	2
Максимальная коммутируемая мощность	30 Вт
Максимальный коммутируемый ток	2 А
Максимальное коммутируемое напряжение	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 млн
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное
Максимальная длина штока до нижнего уровня L	3000 мм
Плотность измеряемой среды	0,7 г/см3
Температура контролируемой среды	-40...+105°С
Давление контролируемой среды	2 МПа
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Длина кабельного вывода	1...120 м
Искробезопасные параметры
Максимальное входное напряжение Ui	35 В
Максимальный входной ток Ii	100 мА
Максимальная внутренняя емкость Ci	0,03 мкФ
Максимальная внутренняя индуктивность Li	0,3 мГн

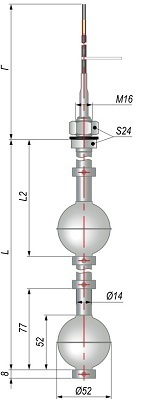

Габаритные размеры

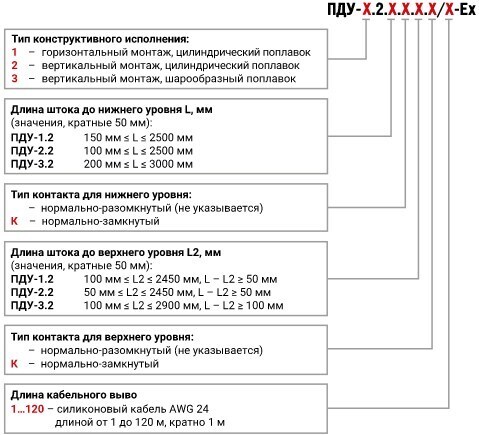

Обозначение при заказе:

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ех

Версия: 2022-07-13-ХДЮ

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
200 300	НО НЗ	100 200	НО НЗ	1000 2000

Артикул	Модель	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Модель	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
K71667	ПДУ-3.2.200.100/1-ЕХ	200	НО	100	НО	1000	2...4 недели	4914 руб. – +
K71668		300	НО	100	НО	1000	2...4 недели	4560 руб. – +
K71669		200	НЗ	100	НО	1000	2...4 недели	4560 руб. – +
K71670		300	НЗ	100	НО	1000	2...4 недели	4560 руб. – +
K71671		300	НО	200	НО	1000	2...4 недели	4560 руб. – +
K71672		300	НЗ	200	НО	1000	2...4 недели	4560 руб. – +
K71673		200	НО	100	НЗ	1000	2...4 недели	4560 руб. – +
K71674		300	НО	100	НЗ	1000	2...4 недели	4560 руб. – +
K71675		200	НЗ	100	НЗ	1000	2...4 недели	4560 руб. – +
K71676		300	НЗ	100	НЗ	1000	2...4 недели	4560 руб. – +
K71677		300	НО	200	НЗ	1000	2...4 недели	4560 руб. – +
K71678		300	НЗ	200	НЗ	1000	2...4 недели	4560 руб. – +
K71679		200	НО	100	НО	2000	2...4 недели	5724 руб. – +
K71680		300	НО	100	НО	2000	2...4 недели	5724 руб. – +
K71681		200	НЗ	100	НО	2000	2...4 недели	5724 руб. – +
K71682		300	НЗ	100	НО	2000	2...4 недели	5724 руб. – +
K71683		300	НО	200	НО	2000	2...4 недели	5724 руб. – +
K71684		300	НЗ	200	НО	2000	2...4 недели	5724 руб. – +
K71685		200	НО	100	НЗ	2000	2...4 недели	5724 руб. – +
K71686		300	НО	100	НЗ	2000	2...4 недели	5724 руб. – +
K71687		200	НЗ	100	НЗ	2000	2...4 недели	5724 руб. – +
K71688		300	НЗ	100	НЗ	2000	2...4 недели	5724 руб. – +
K71689		300	НО	200	НЗ	2000	2...4 недели	5724 руб. – +
K71690		300	НЗ	200	НЗ	2000	2...4 недели	5724 руб. – +

Отзывы на этот товар пока отсутствуют.

Габаритные размеры
