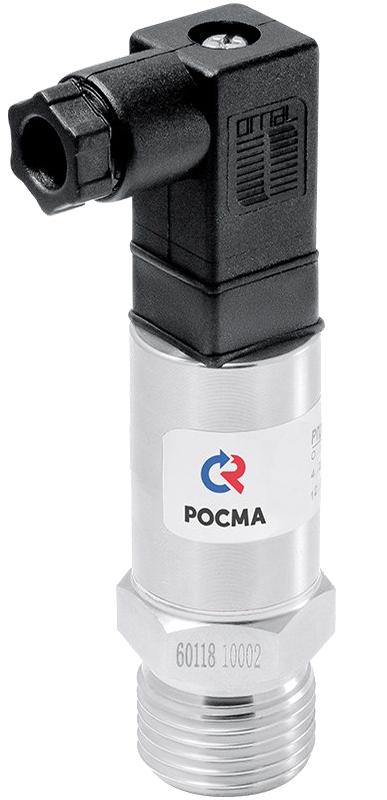

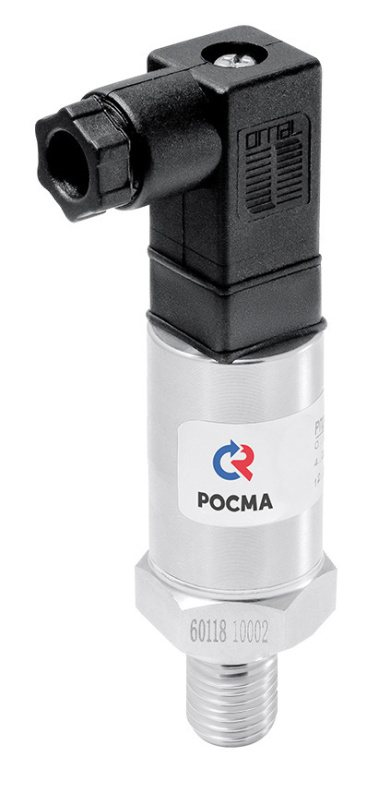

Датчики давления предназначены для измерения и непрерывного преобразования вакуумметрического давления в унифицированный выходной сигнал постоянного тока.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.
Технические характеристики:
Параметр | Значение |
Класс точности | 0,5
|
Диапазон измерений давлений | −0,1…0 МПа |
Диапазон рабочих температур
- Окружающая среда
- Измеряемая среда
|
−40…+100°C
−40…+100°C
|
Выходной сигнал | 4…20 мА |
Напряжение питания | =12…36 В |
Потребляемая мощность | ≤ 1 Вт |
Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
Электрическое присоединение | Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом |
Резьба присоединения | G¼", G½" или М20×1,5 |
Межповерочный интервал | 5 лет |
Климатическое исполнение | Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Техническая документация | НСРП. 421262.001ТУ
ГОСТ 22520-85 |
Модели:
Тип
| Класс точности
| Выходной сигнал
| Диапазон измерений давлений, МПа
| Резьба присоединения
|
РПД-В
| 0,5
| 4…20 мА
| −0,1…0
| G¼", G½" или М20×1,5 |

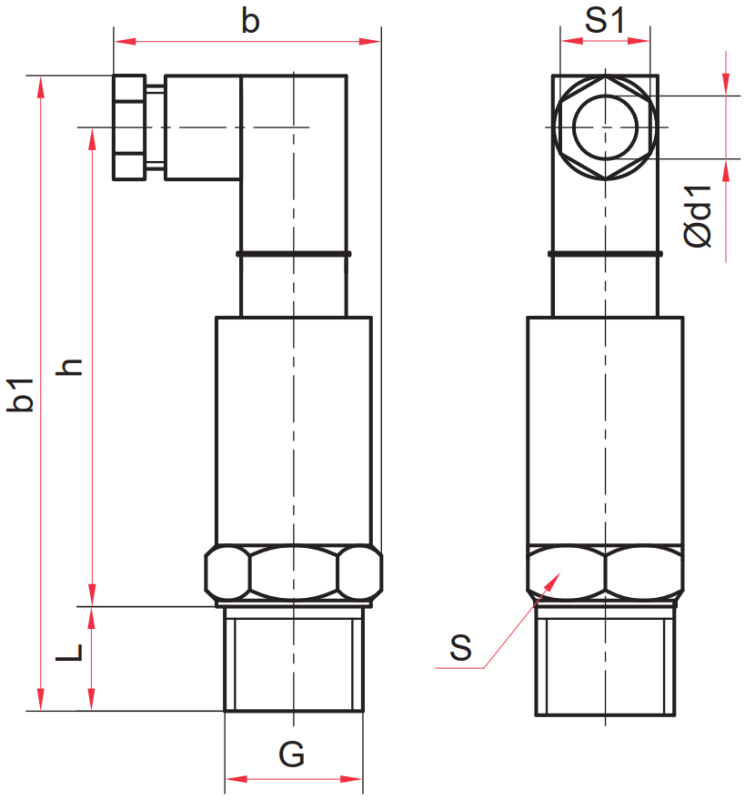

Габаритные размеры |
|
Тип
| L
| b | b1 | h | S | S1 | d | G | Вес, г |
РПД-В
| 16
| 36
| 93
| 69
| 22
| 13
| 5
| G¼" | 80 |
G½" или М20×1,5 | 110 |
Версия: 2022-11-11-КВА
