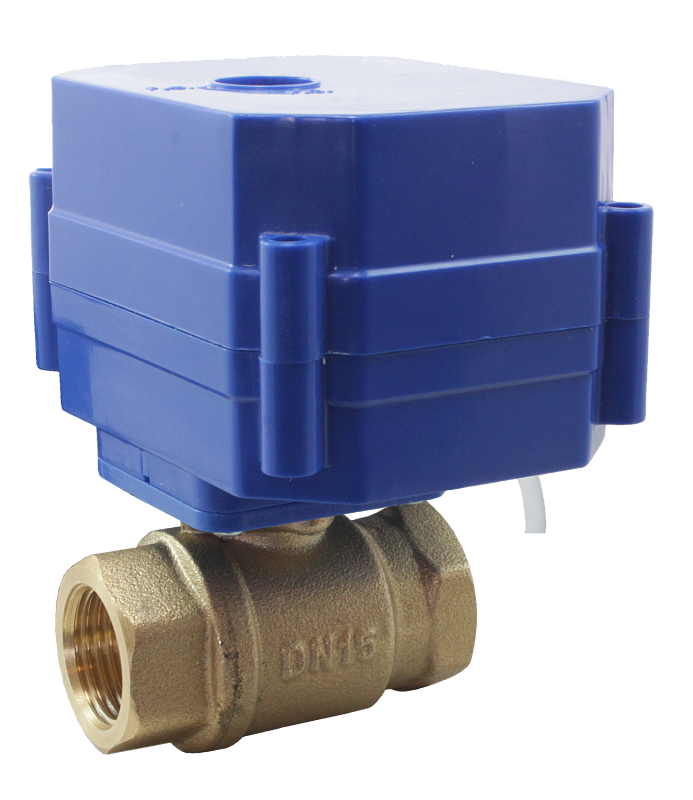

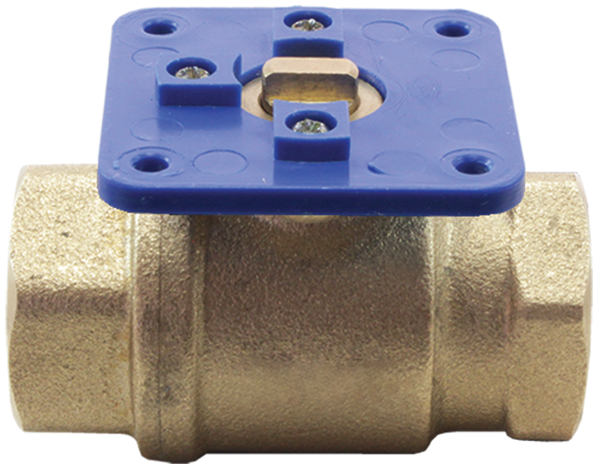

Краны шаровые неполнопроходные с электроприводом AR324SR-2
Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: шаровой полнопроходной (AR324SR-2-08, -15), неполнопроходной (AR324SR-2-20/15, -25/20, -32/25)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: 0…+100°С
- Рабочее давление: 0...1,0 МПа
- Диаметр условного прохода: 8...32 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G1¼"
- Модель электропривода: AR324SR
- Cамовозврат при отключении питания
- Схема подключения: 2-проводная c выключением одного контакта
- Питание электропривода: ≅9...24 В
x
Способы оплаты
Краны шаровые с электроприводом AR324SR-2 предназначены для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
Версия: 2023-08-23-ЛВС
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита электродвигателя от перегрева
- Автоматическое отключение питания в крайних положениях
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат – "открыто" или "закрыто". При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Прежнее название крана: AR324-2
| Параметр | Значение |
| Тип | Шаровой |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал | Корпус: латунь Уплотнения: PTFE |
| Температура рабочей среды | 0...+100°С |
| Рабочее давление | 0...1,0 МПа |
| Диаметр условного прохода | 8...32 мм |
| Присоединение | Резьбовое G¼"...G1¼" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 2-проводная с выключением одного контакта |
| Модель электропривода | AR324SR |
| Время полного поворота | ≤ 8 с |
| Крутящий момент | 6 Н∙м |
| Питание | ≅9...24 В |
| Ток | 40 мА раб. (250 мА пик.) |
| Мощность | 2 ВA/Вт |
| Степень пылевлагозащиты привода | IP65 |
| Длина кабеля | 350 мм |
Модификации:
| Обозначение
| Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г
|
| AR324SR-2-08 GBP
| 8 | 8
| 5
| ¼"
| 0,0
| 1,0
| AR324SR
| 390
|
| AR324SR-2-15 GBP
| 15 | 15
| 20
| ½" | 460
| |||
| AR324SR-2-20/15 GBP
| 20 | 15
| 20
| ¾" | 460
| |||
| AR324SR-2-25/20 GBP
| 25 | 20 | 60 | 1" | 610
| |||
| AR324SR-2-32/25 GBP
| 32 | 25
| 80
| 1¼"
| 730
|
Расшифровка обозначения на примере кранов AR324SR-2-20/15 XYZ:
AR324SR-2 – модель крана.
20 – диаметр условного прохода в мм.
15 – эффективный диаметр в мм, если Дэф<Ду.
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR324SR-2 – модель крана.
20 – диаметр условного прохода в мм.
15 – эффективный диаметр в мм, если Дэф<Ду.
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

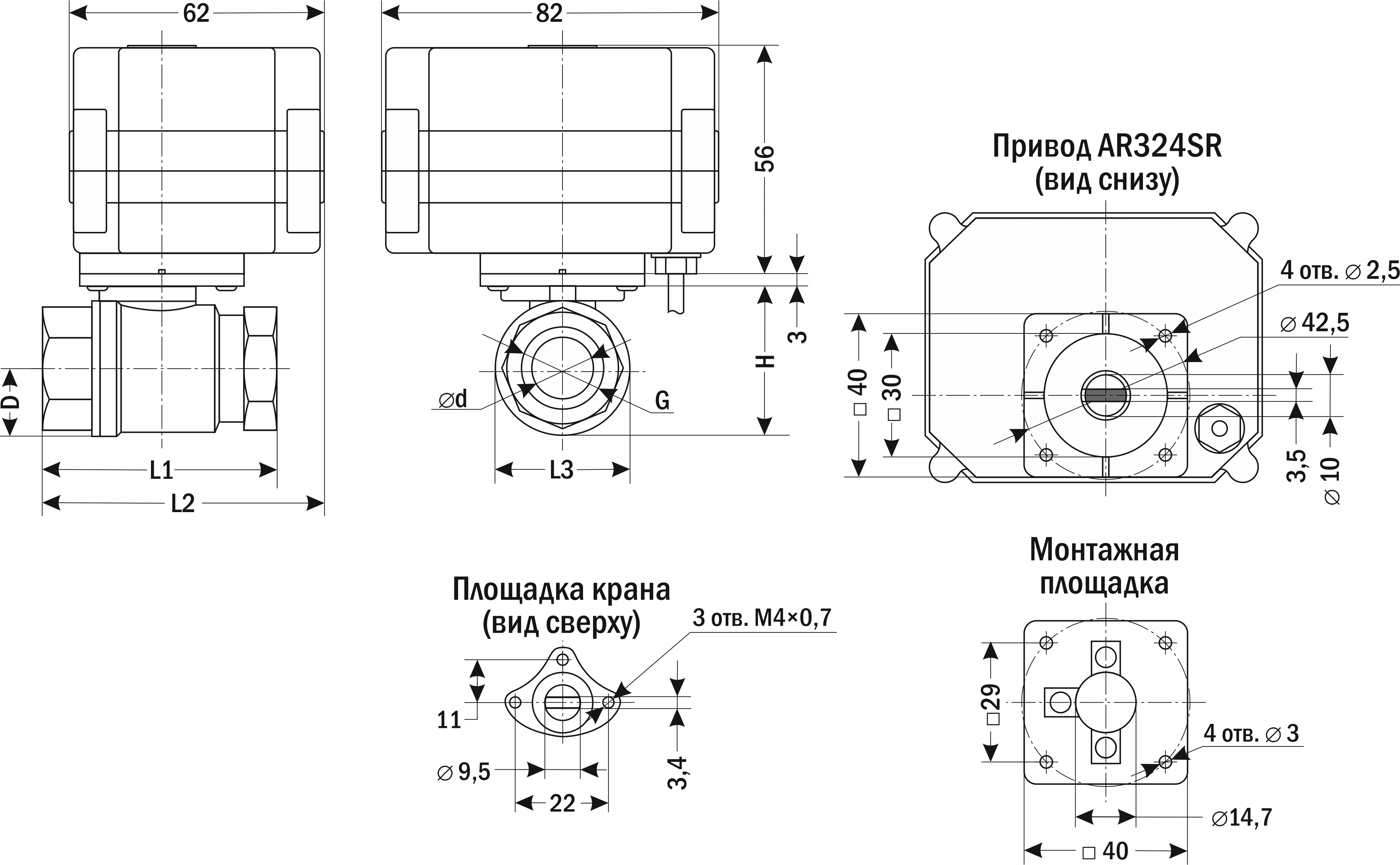

| Габаритные размеры
|

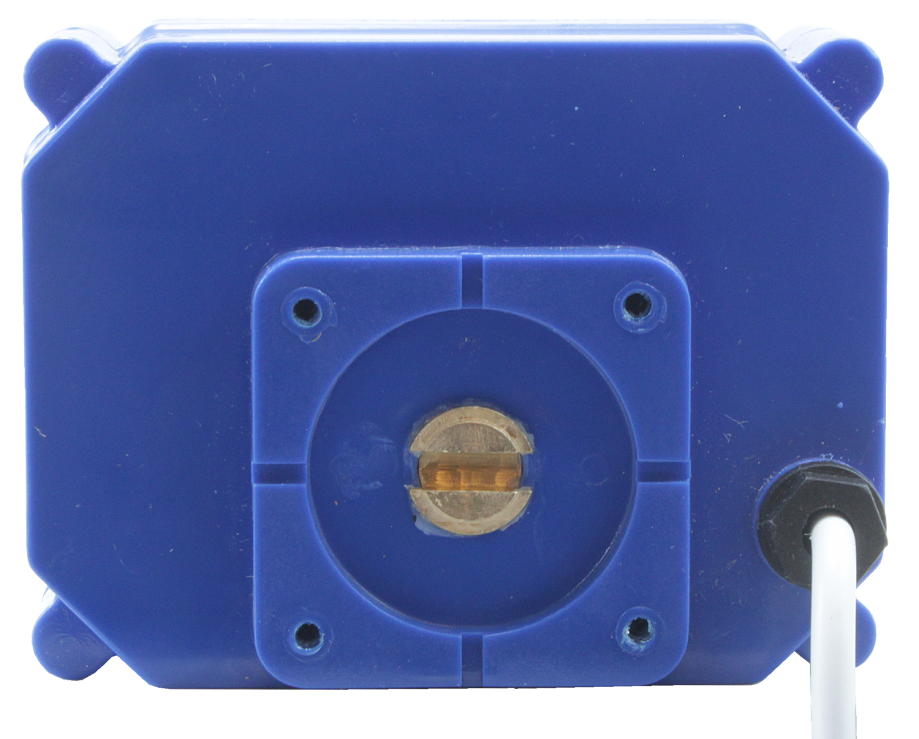

Привод AR324SR прикручивается к монтажной площадке кранов AR324SR-2 четырьмя шурупами ∅ 3 мм, L=10 мм.
 |
| Размер,
мм | AR324SR-2, модели
| ||||
| -08
| -15 | -20/15
| -25/20
| -32/25
| |
| ∅ d (Дэф)
| 8
| 15
| 15
| 20
| 25
|
| D
| 13
| 15
| 17
| 23
| 27
|
| G
| ¼" | ½" | ¾" | 1"
| 1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.05.2024 | 0.94 Мб |  |
