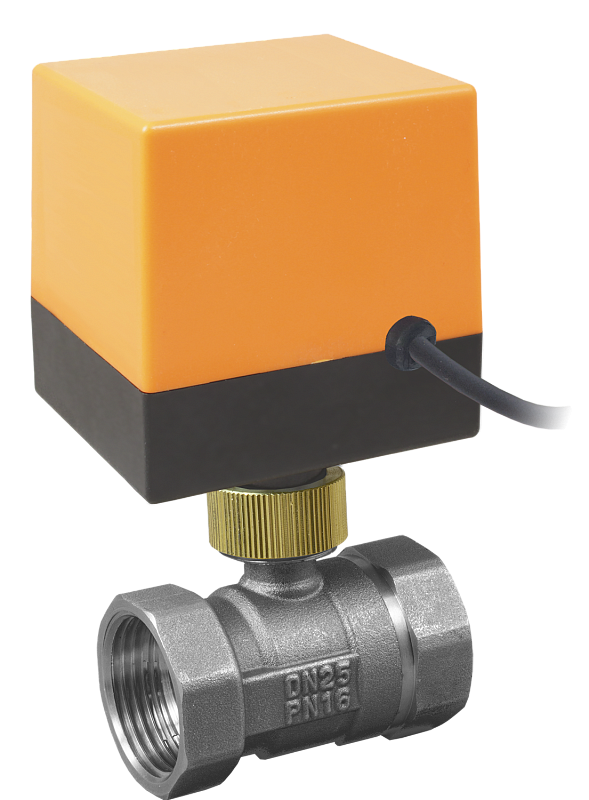

Кран шаровой неполнопроходной с электроприводом AR501-2S
Кран шаровой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: шаровой неполнопроходной
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: +2…+90°С
- Рабочее давление: 0...1,6 МПа
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"

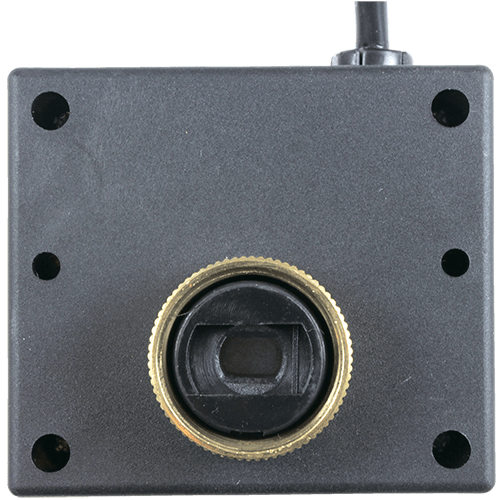

- Присоединение привода к крану: М24×1,5
- Модель электропривода: AR501
- Схема подключения: 3-проводная с выключением одного контакта
- Питание электропривода: ~220 В
x
Способы оплаты
Краны шаровые неполнопроходные с электроприводами AR501-2S предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR504SR, AR524SR, AR500E, AR510, AR520, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
Расшифровка обозначения на примере крана AR501-2S-15/12 XYZ:
AR501 – модель привода.
2S – двухходовой кран из нержавеющей стали.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Версия: 2024-04-17-ШАР
| Параметр | Значение |
| Тип | Шаровой неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал | Корпус: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | +2...+90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое G½"...G2" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 3-проводная с выключением одного контакта |
| Модель электропривода | AR501 |
| Время полного поворота | 16 с |
| Крутящий момент | 5 Н∙м |
| Питание, ток, мощность | ~220 В, 47 мА, 9 ВA |
| Степень пылевлагозащиты привода | IP62 |
| Длина кабеля | 310 мм |
Модификации:
| Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
| AR501-2S-15/12 GSP | 15 | 12 | 11 | внутр. ½" | 0,0 | 1,6 | AR501 | 463 |
| AR501-2S-20/17 GSP | 20 | 17 | 20 | внутр. ¾" | 527 | |||
| AR501-2S-25/19 GSP | 25 | 19 | 60 | внутр. 1" | 618 | |||
| AR501-2S-32/25 GSP | 32 | 25 | 80 | внутр. 1¼" | 794 | |||
| AR501-2S-40/30 GSP | 40 | 30 | 80 | внутр. 1½" | 924 | |||
| AR501-2S-50/37 GSP | 50 | 37 | 93 | внутр. 2" | 1269 |
AR501 – модель привода.
2S – двухходовой кран из нержавеющей стали.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

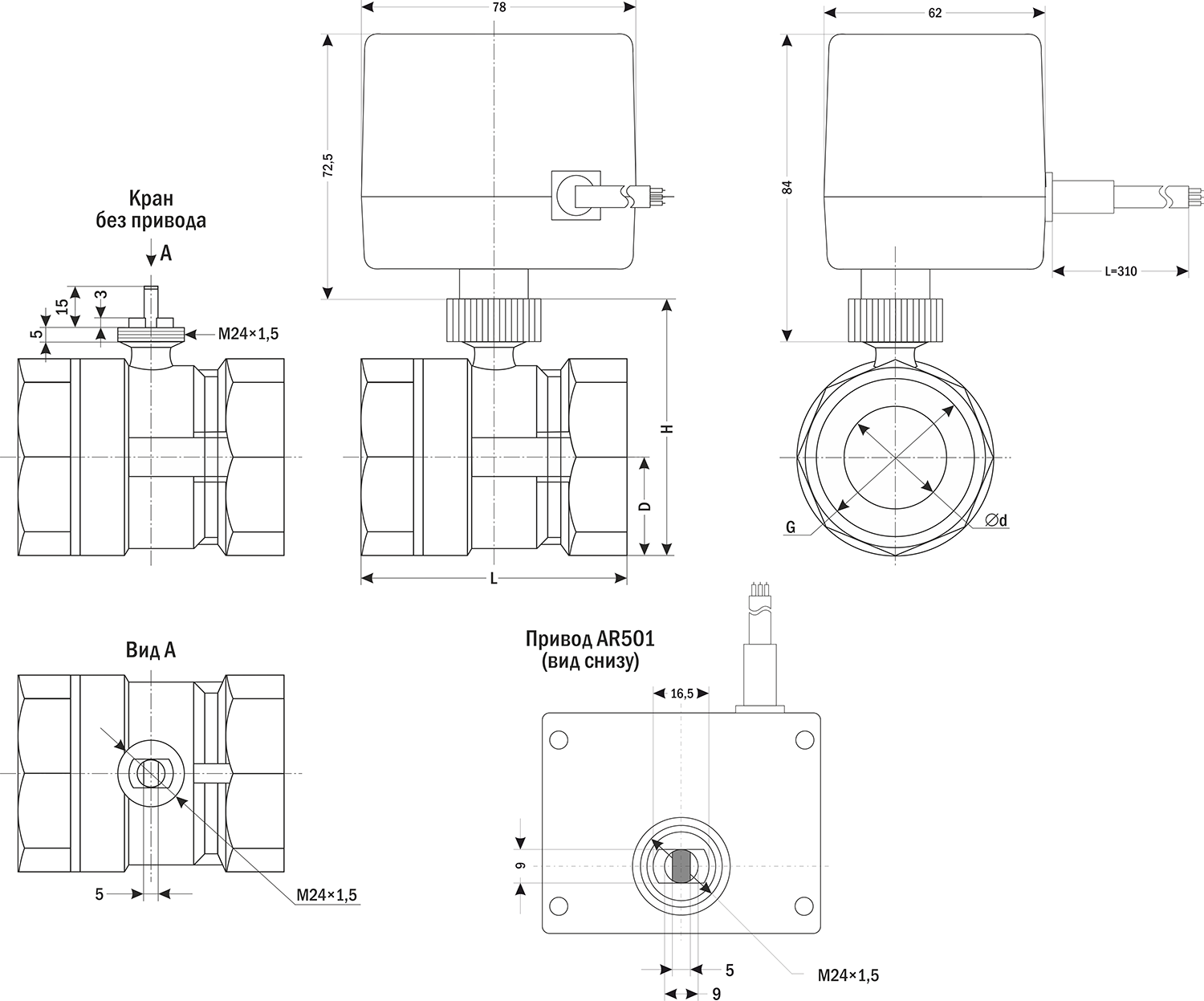

| Габаритные размеры
|
 |
| Размер, мм | AR501-2S | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | 1/2" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2024-04-17-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.04.2024 | 1.04 Мб |  |
