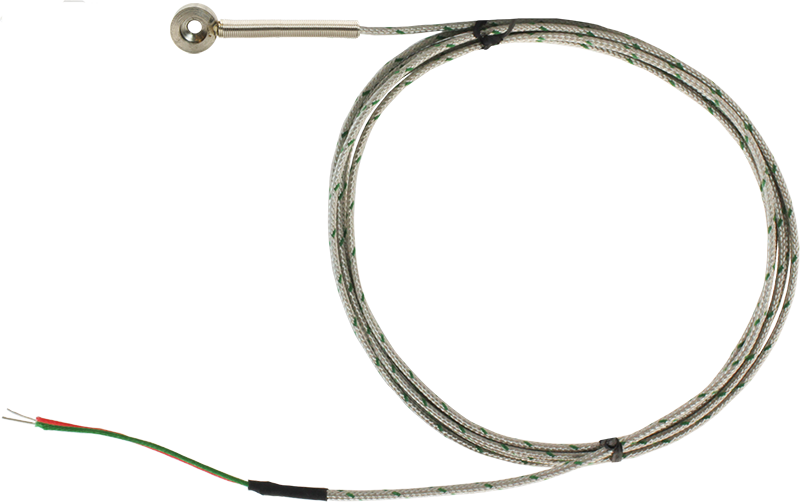

Термопара ТП-А-4281

Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах

Номинальная статическая характеристика: ХА (К), ЖК (J) – стандарт; ХК (L), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 2
Длина монтажной части: 40 мм
Диаметр кольца: 12 мм
Присоединение: внутренняя резьба М4
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: неизолированный
Материал корпуса датчика: нержавеющая сталь

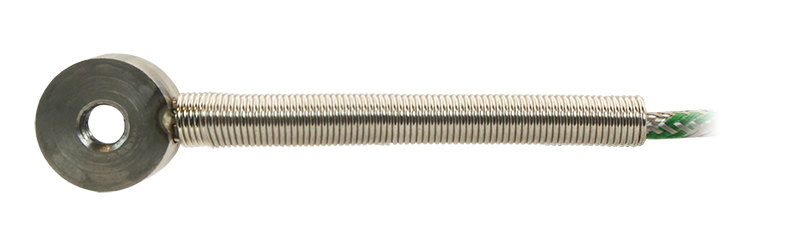

Монтажная часть в виде кольца с внутренней резьбой М4 для фиксации датчика на объекте измерения

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

862 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

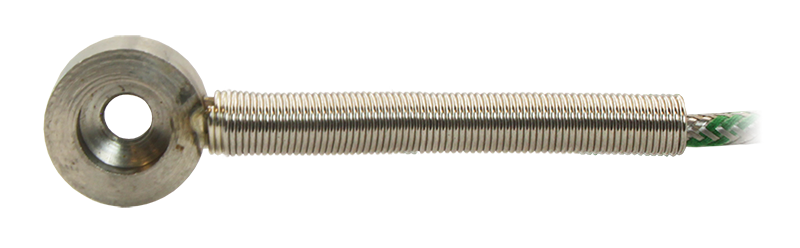

Монтажная часть выполнена в виде кольца с внутренней резьбой М4 для фиксации датчика на объекте измерения
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ЖК (J) – стандарт ХК (L), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,5 МПа
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	40 мм
Диаметр кольца (D)	12 мм
Присоединение	внутренняя резьба М4
Толщина кольца (S)	6 мм
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	неизолированный
Тепловая инерция	≤ 10 с
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНГЭ-А, многожильный
Сечение провода	2×0,2 мм²
Наружные размеры провода	2,5×3,5 мм
Степень защиты	IP54

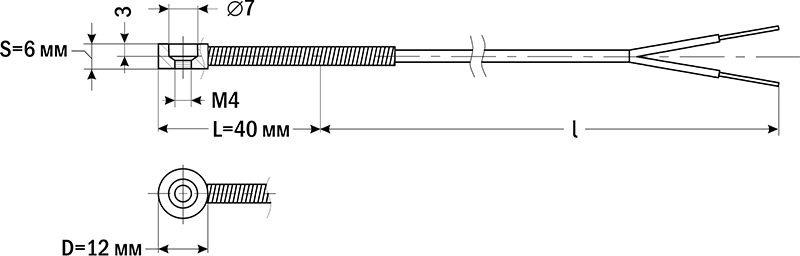

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-11-30-ЛВС

Артикул	Градуировка	Срок поставки	Стоимость
ЖК ХА

Артикул	Модель	Градуировка	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Градуировка	Срок поставки	Стоимость
F76902	ТП-А-4281-12-М4-040-ЖК-Н-2,0	ЖК	Со склада	862 руб. – +
F76903	ТП-А-4281-12-М4-040-ХА-Н-2,0	ХА	Со склада	862 руб. – +

Артикул	Модель	Градуировка	Срок поставки	Стоимость
F76902	ТП-А-4281-12-М4-040-ЖК-Н-2,0	ЖК	Со склада	862 руб. – +
F76903	ТП-А-4281-12-М4-040-ХА-Н-2,0	ХА	Со склада	862 руб. – +
