Терморегулятор универсальный Ратар-02

Прибор для управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами

Диапазон регулирования температуры: −200…+1300°C
Погрешность: ±0,15%
Тип выхода: реле, оптотранзистор или оптосимистор
Пять типов логики выходного устройства
Монтаж: на DIN-рейку (стандарт 5S), в щит, настенный

В закладки

6 019 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Терморегуляторы Ратар-02.п/п и Ратар-02M.ТС имеют дополнительный вход для подключения датчика уровня.

У терморегуляторов Ратар-02.ТП и Ратар-02M.ТС типы НСХ входов переключаются программно. Терморегуляторы Ратар-02М.ТС имеют повышенную коммутируемую способность с управлением тока в нагрузке до 16 А.

По типу входа приборы подразделяются на три группы:
- п/п - с использованием полупроводникового термочувствительного элемента ТС1047,
- ТС - для работы с термопреобразователями сопротивления: 50М, 100П, Pt100,
- ТП - для работы с термоэлектрическими термопреобразователями: ХК(L), ХА(К).

Приборы имеют один из типов выходов:
- Р - э/м реле,
- Т - оптотранзистор,
- С - оптосимистор.

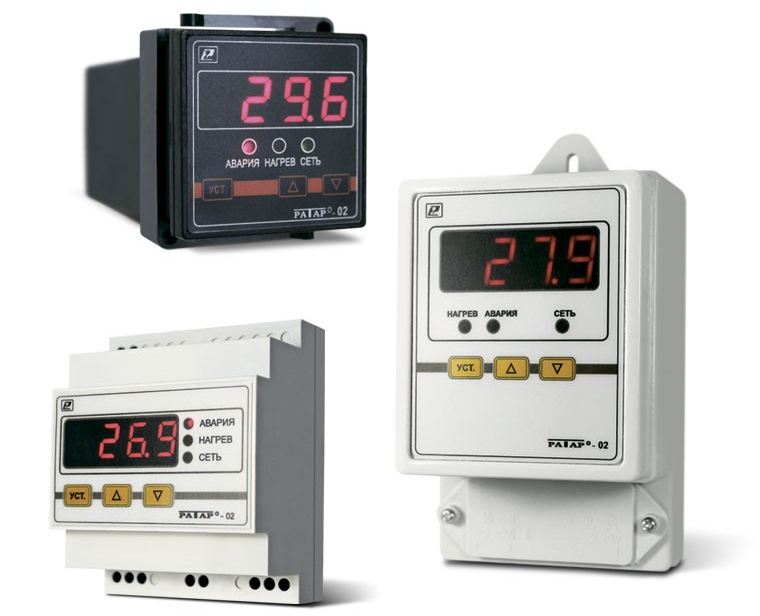

Приборы выпускаются в корпусах:
- Щ1 - щитовом 96х48 мм,
- Щ3 - щитовом 48х48 мм,
- Н2 - настенном,
- Д1 - на ДИН-рейку.

Терморегуляторы в настенном исполнении применяются для поддержания температуры в саунах, овощехранилищах, погребах, инкубаторах , теплицах и т.п.

Терморегуляторы Ратар-02М.ТС.Щ3 оптимально подходят для управления средними и большими инкубаторами.

Терморегуляторы с термопарным входом Ратар-02.ТП используются в термошкафах, печах и т.д.

Терморегуляторы Ратар-02М.ТС.Д1 в корпусе на ДИН-рейку – оптимальный вариант для управления тёплым полом.
Особенности:

Полууниверсальный вход
Яркий светодиодный дисплей
Интуитивно-понятное программирование
Высокая точность
Возможность смещения нуля и наклона без нарушения юстировки (для ТС и ТП)

Технические характеристики:

Параметр	Ратар-02.п/п	Ратар-02.ТП	Ратар-02М.ТС
Тип входа	Полупроводниковый	Термопарный	Термосопротивление
Диапазон регулирования температуры	−40…+125°C	−50…+750°C (ХК(L)) −50…+1300°C (ХА(К))	−50…+200°C (50М) −200…+650°C (100П, Pt100)
Погрешность	±2°C	±(2+0,003Т)°С (±0,5%)	±0,15%
Разрешающая способность (дискретность)	+0,1°C	+1°C	+1,0°С: −200…−100°С +0,1°С: −99,9…+650°С
Гистерезис	0…+30°С	0…+400°С (ХК(L)) 0…+750°С (ХА(К))	0…+125°С (50М) 0…+400°С (100П, Pt100)
Напряжение питания	~198…242 В	~198…242 В	~85…250 В или =120...250 В
Номинальный ток нагрузки	э/м реле: 5,0 А при cos φ ≥ 0,6 оптосимистор: 200 мА оптотранзистор: 50 мА при напряжении 5,5…6,5 В		э/м реле: 16,0 А при cos φ ≥ 1,0; 8,0А при cos φ ≥ 0,4 оптосимистор: 200 мА оптотранзистор: 50 мА при напряжении 5,5…6,5 В
Наличие дополнительного входа для подключения датчика уровня (термопереключателя и т.д.)	сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм	–	сопротивление «сухого» датчика уровня > 300 кОм, сопротивление «влажного» датчика уровня ≤ 100 кОм
Программируемая логика работы выходного устройства	1 – нагреватель, 2 – холодильник, 3 – сигнализатор нахождения в заданных границах, 4 – сигнализатор выхода за заданные границы, 5 – режим индикации температуры
Задание смещения нуля и наклона без нарушения юстировки	–	+	+
Задание задержки включения-выключения выходного устройства	+
Монтаж	На DIN-рейку (стандарт 5S), в щит, настенный
Габаритные размеры	Д1 – 72×88×54 мм Н2 – 82×128×63,5 мм (кроме Ратар-02.ТП) Щ1 – 96×48×112 мм Щ3 – 48×48×112 мм
Вес	≤ 400 г

Версия: 2019-07-26-КВА

Артикул	Вход	Выход	Корпус	Срок поставки	Стоимость
п/п ТП ТС	Р С Т	Д1 Н2 Щ1 Щ3

Артикул	Модель	Вход	Выход	Корпус	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Вход	Выход	Корпус	Срок поставки	Стоимость
O71120	Ратар-02.п/п-Р-Д1	п/п	Р	Д1	1...2 недели	6019 руб. – +
O71121	Ратар-02.ТП-Р-Д1	ТП	Р	Д1	1...2 недели	6019 руб. – +
O71122	Ратар-02.ТС-Р-Д1	ТС	Р	Д1	1...2 недели	6019 руб. – +
O71123	Сатас-02.п/п-С-Д1	п/п	С	Д1	1...2 недели	6019 руб. – +
O71124	Сатас-02.ТП-С-Д1	ТП	С	Д1	1...2 недели	6019 руб. – +
O71125	Сатас-02.ТС-С-Д1	ТС	С	Д1	1...2 недели	6019 руб. – +
O71126	Татат-02.п/п-Т-Д1	п/п	Т	Д1	1...2 недели	6019 руб. – +
O71127	Татат-02.ТП-Т-Д1	ТП	Т	Д1	1...2 недели	6019 руб. – +
O71128	Татат-02.ТС-Т-Д1	ТС	Т	Д1	1...2 недели	6019 руб. – +
O71129	Ратар-02.п/п-Р-Н2	п/п	Р	Н2	1...2 недели	6019 руб. – +
O71130	Ратар-02.ТП-Р-Н2	ТП	Р	Н2	1...2 недели	6019 руб. – +
O71131	Ратар-02.ТС-Р-Н2	ТС	Р	Н2	1...2 недели	6019 руб. – +
O71132	Сатас-02.п/п-С-Н2	п/п	С	Н2	1...2 недели	6019 руб. – +
O71133	Сатас-02.ТП-С-Н2	ТП	С	Н2	1...2 недели	6019 руб. – +
O71134	Сатас-02.ТС-С-Н2	ТС	С	Н2	1...2 недели	6019 руб. – +
O71135	Татат-02.п/п-Т-Н2	п/п	Т	Н2	1...2 недели	6019 руб. – +
O71136	Татат-02.ТП-Т-Н2	ТП	Т	Н2	1...2 недели	6019 руб. – +
O71137	Татат-02.ТС-Т-Н2	ТС	Т	Н2	1...2 недели	6019 руб. – +
O71138	Ратар-02.п/п-Р-Щ1	п/п	Р	Щ1	1...2 недели	6019 руб. – +
O71139	Ратар-02.ТП-Р-Щ1	ТП	Р	Щ1	1...2 недели	6019 руб. – +
O71140	Ратар-02.ТС-Р-Щ1	ТС	Р	Щ1	1...2 недели	6019 руб. – +
O71141	Сатас-02.п/п-С-Щ1	п/п	С	Щ1	1...2 недели	6019 руб. – +
O71142	Сатас-02.ТП-С-Щ1	ТП	С	Щ1	1...2 недели	6019 руб. – +
O71143	Сатас-02.ТС-С-Щ1	ТС	С	Щ1	1...2 недели	6019 руб. – +
O71144	Татат-02.п/п-Т-Щ1	п/п	Т	Щ1	1...2 недели	6019 руб. – +
O71145	Татат-02.ТП-Т-Щ1	ТП	Т	Щ1	1...2 недели	6019 руб. – +
O71146	Татат-02.ТС-Т-Щ1	ТС	Т	Щ1	1...2 недели	6019 руб. – +
O71147	Ратар-02.п/п-Р-Щ3	п/п	Р	Щ3	1...2 недели	6019 руб. – +
O71148	Ратар-02.ТП-Р-Щ3	ТП	Р	Щ3	1...2 недели	6019 руб. – +
O71149	Ратар-02.ТС-Р-Щ3	ТС	Р	Щ3	1...2 недели	6019 руб. – +
O71150	Сатас-02.п/п-С-Щ3	п/п	С	Щ3	1...2 недели	6019 руб. – +
O71151	Сатас-02.ТП-С-Щ3	ТП	С	Щ3	1...2 недели	6019 руб. – +
O71152	Сатас-02.ТС-С-Щ3	ТС	С	Щ3	1...2 недели	6019 руб. – +
O71153	Татат-02.п/п-Т-Щ3	п/п	Т	Щ3	1...2 недели	6019 руб. – +
O71154	Татат-02.ТП-Т-Щ3	ТП	Т	Щ3	1...2 недели	6019 руб. – +
O71155	Татат-02.ТС-Т-Щ3	ТС	Т	Щ3	1...2 недели	6019 руб. – +
