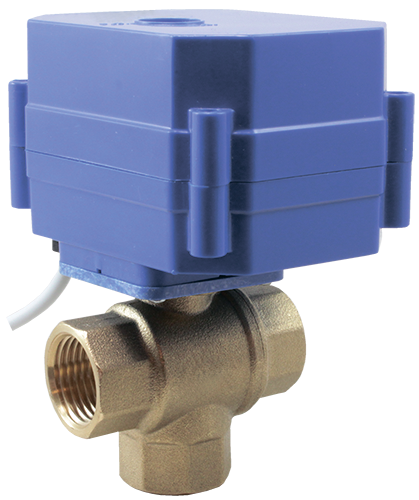

Кран шаровой трехходовой неполнопроходной с электроприводом AR324SR-3
Кран шаровой трехходовой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе
- Тип: переключающий (L-тип)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: 0…+100°С
- Рабочее давление: 0...1,0 МПа
- Диаметр условного прохода: 8…20 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G¾"
- Модель электропривода: AR324SR
- Cамовозврат при отключении питания
- Схема подключения: 2-проводная c выключением одного контакта
- Питание электропривода: ≅9...24 В
x
Способы оплаты
Кран шаровой трехходовой неполнопроходной с электроприводом AR324SR-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита электродвигателя от перегрева
- Автоматическое отключение питания в крайних положениях
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат. При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух,
инертные газы, спирт | |
| Материалы | Корпус | Латунь |
| Уплотнение | PTFE | |
| Температура рабочей среды | 0...+100 °С | |
| Рабочее давление | 0...1,0 MПa | |
| Диаметр условного прохода | 8…20 мм | |
| Присоединение | Резьбовое G¼"...G¾" | |
| Модель электропривода | AR324SR | |
| Время полного поворота | ≤ 8 с | |
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 6 Н∙м | |
| Степень пылевлагозащиты привода | IP65 | |
| Питание | ≅9...24 В | |
| Ток | 40 мА раб. (250 мА пик.) | |
| Мощность | 2 ВA/Вт | |
| Схема подключения | 2-проводная с выключением одного контакта | |
| Длина кабеля | 350 мм | |
Модификации:
| Обозначение | Ду,
мм | Дэф,
мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модели
приводов | Вес крана
с приводом, г |
| AR324SR-3-08/06 GBP | 8 | 6 | 5 | ¼" | 0,0 | 1,0 | AR324SR | 410 |
| AR324SR-3-15/12 GBP | 15 | 12 | 11 | ½" | 470 | |||
| AR324SR-3-20/15 GBP | 20 | 15 | 20 | ¾" | 530 |
Расшифровка обозначения на примере AR324SR-3-20/15 XYZ:
AR324SR-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
AR324SR-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

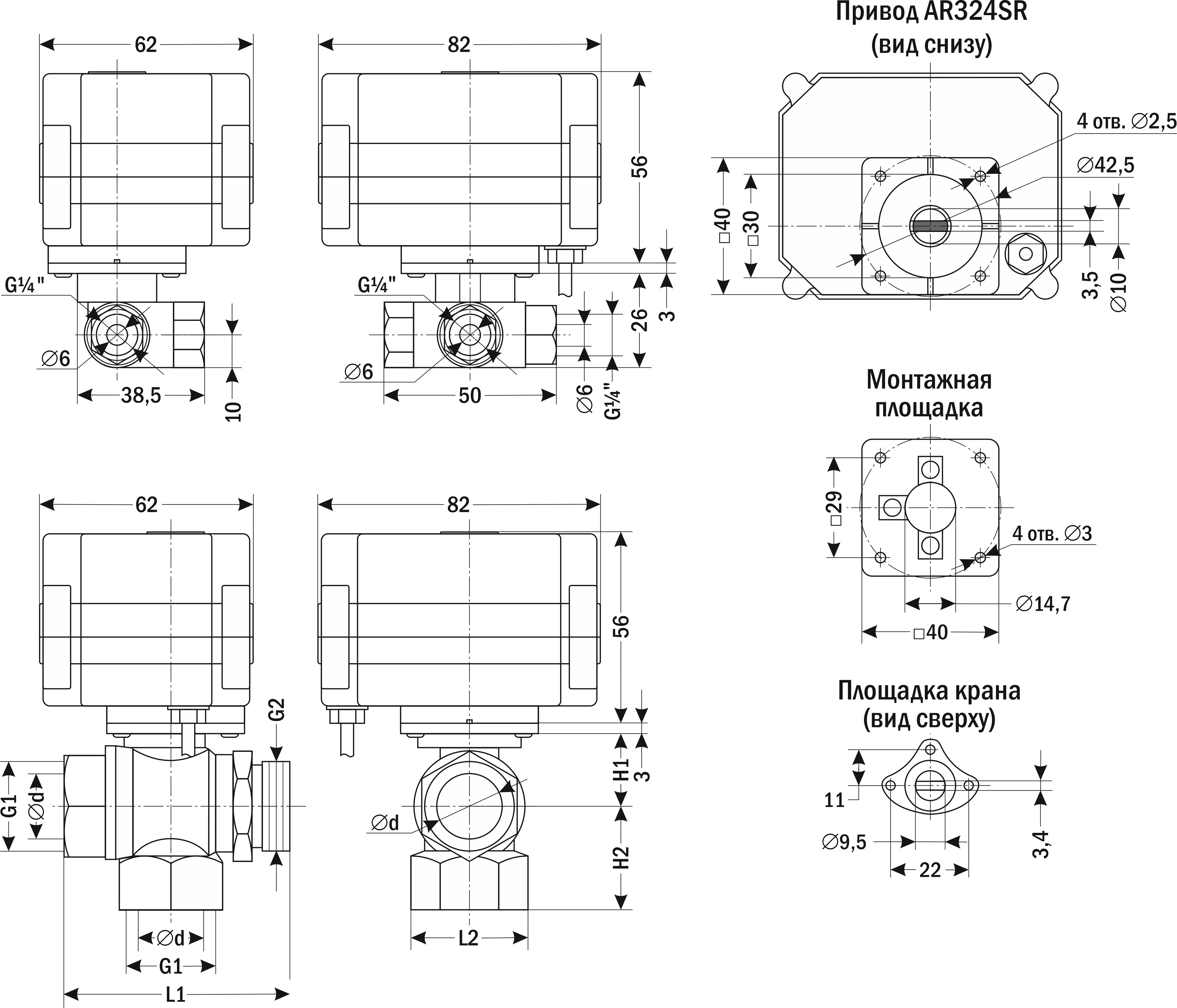

| Габаритные размеры |

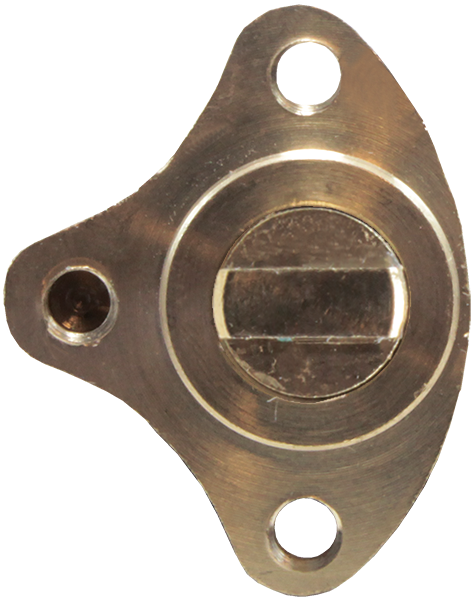

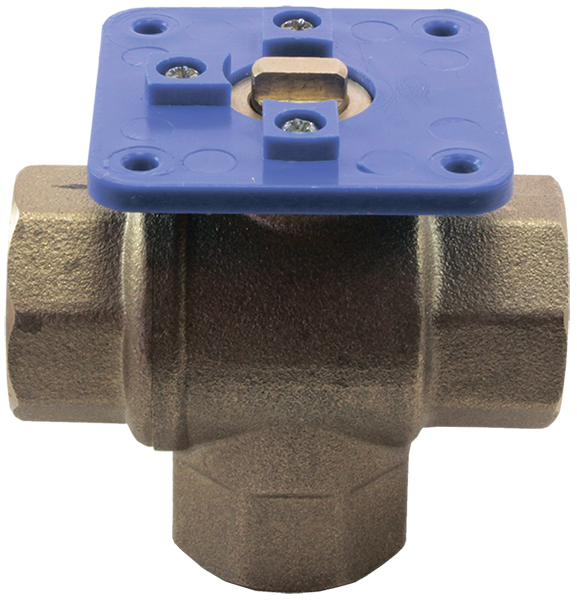

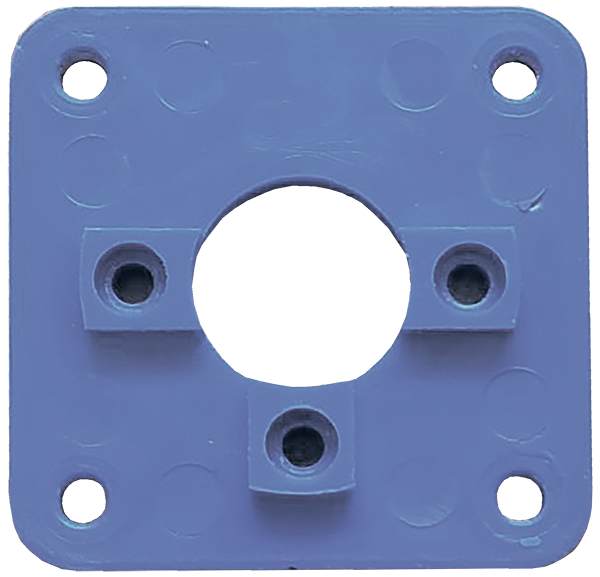

Привод AR324SR прикручивается к монтажной площадке кранов AR324SR-3 четырьмя шурупами ∅ 3 мм, L=10 мм.
 |
| Модели
AR324SR-3 | Размер, мм | G1 | G2 | ||||
| ∅ d (Дэф) | H1 | H2 | L1 | L2 | |||
| -15/12 | 12 | 21 | 29 | 55,5 | 30 | внутр. ½" | внутр. ½" |
| -20/15 | 15 | 21 | 32 | 65,5 | 34 | внутр. ¾" | наруж. ¾" |
