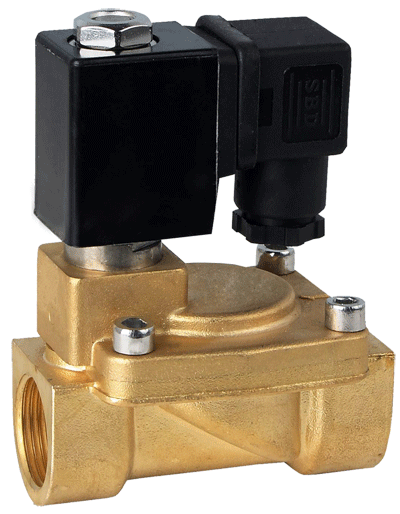

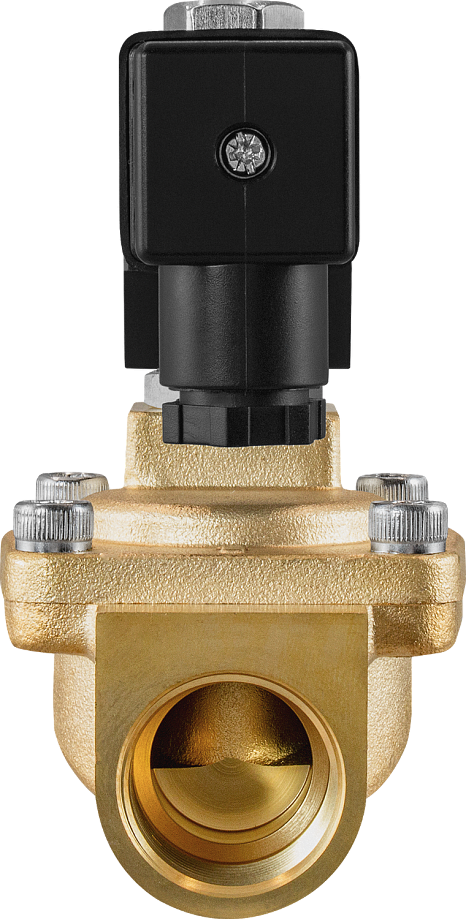

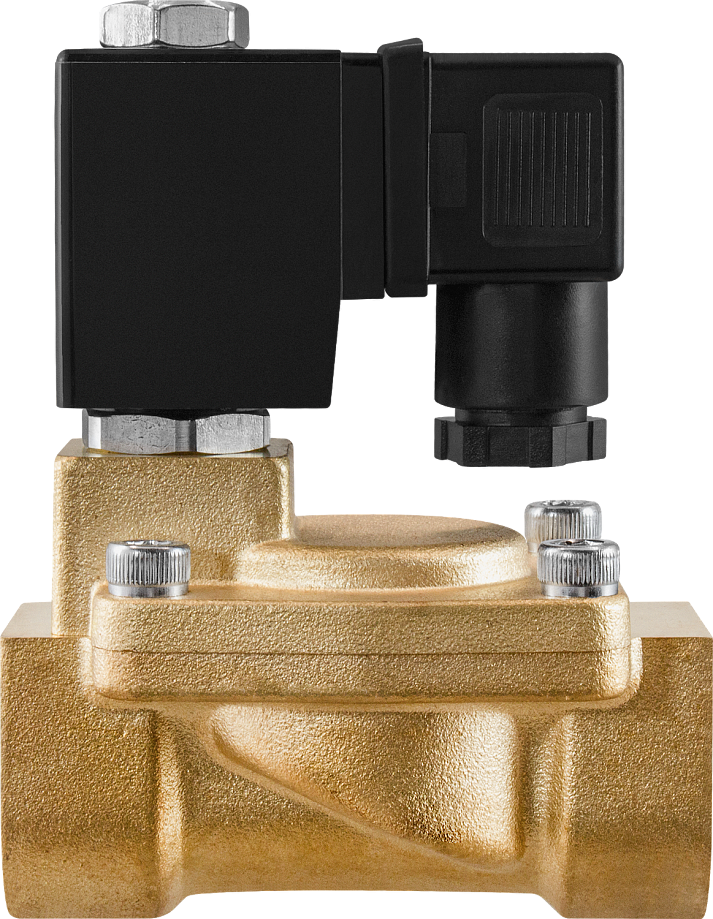

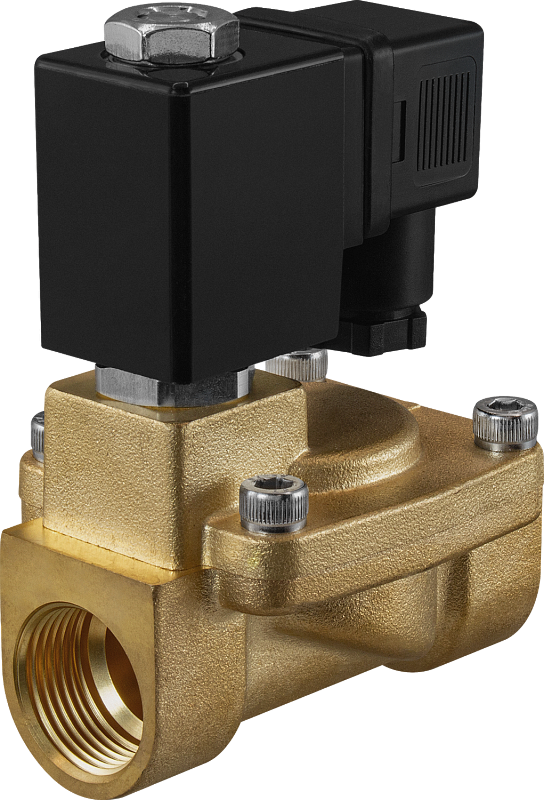

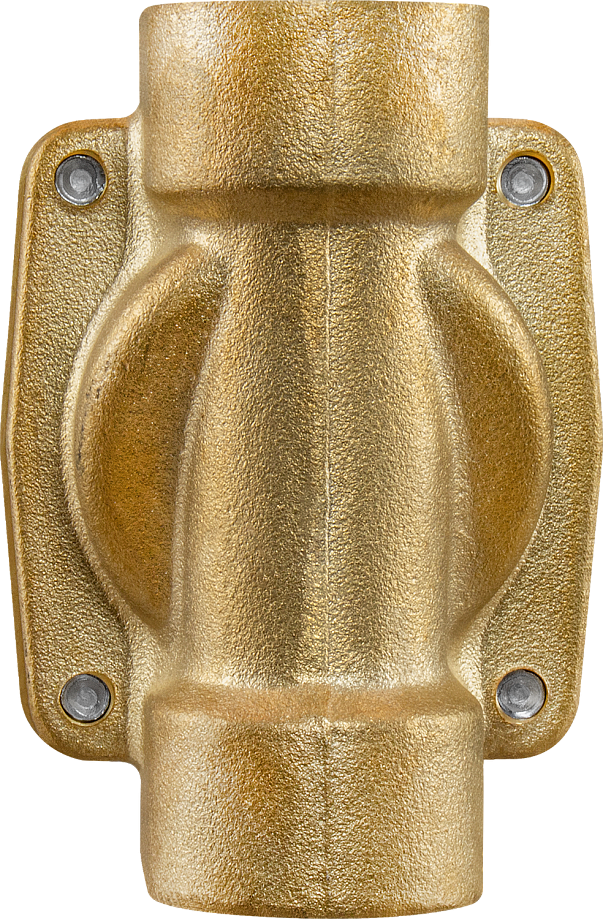

Клапан бистабильный AR-YCL11

Клапан соленоидный бистабильный непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,03…1 MПa
Диаметр условного прохода: 15...50 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G2"

В закладки

от 7 681 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Клапан соленоидный бистабильный непрямого действия с диафрагмой AR-YCL11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Отсутствие перегрева, длительный срок службы
Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Малое время срабатывания: 0,025...0,1 с
Только на постоянное напряжение

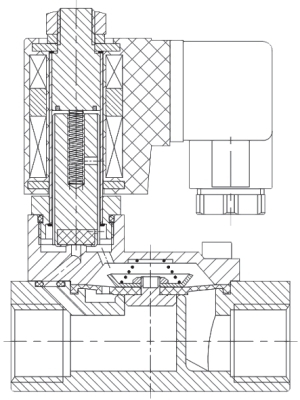

Принцип действия и область применения:

Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.

В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы
Материалы	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,03…1 MПa
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Катушка	L11B, IP65
Питание	=24 В, =12 В, =6 В
Мощность	10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	P_min, МПа	P_max, МПа	Вес, г
AR-YCL11-15-1/2-GBV	15	3,8	½"	0,03	1,0	700
AR-YCL11-20-3/4-GBV	20	8	¾"			1000
AR-YCL11-25-1-GBV	25	10	1"			1180
AR-YCL11-32-1.1/4-GBV	32	20	1¼"			2580
AR-YCL11-40-1.1/2-GBV	40	25	1½"			2380
AR-YCL11-50-2-GBV	50	41	2"			3380

Расшифровка обозначения на примере клапана AR-YCL11-15-1/2-XYZ:
AR-YCL11 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-YCL11, Ду, мм
Размер, мм	15	20	25	32	40	50
A	93	104	116	130	130	157
B	48	60	70	92	92	122
C	73	83	100	130	130	156
D	13,5	16,5	21	28,5	28,5	34
G	½"	¾"	1"	1¼"	1½"	2"

Версия: 2023-09-13-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	18.09.2023	0.56 Мб
