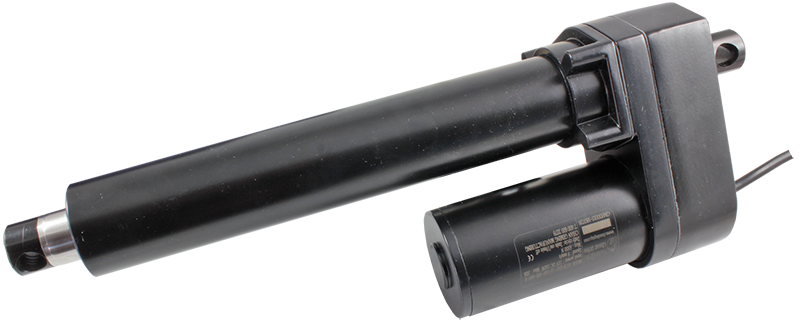

Линейный актуатор HTW10A

Линейный актуатор представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение

Максимальная нагрузка: 2000...7500 Н
Длина хода штока: 100...400 мм
Максимальная скорость (при полной нагрузке): 3,5...23 мм/с
Режим работы: 2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл: 10%
Питание: =12 В или =24 В
Защита: IP65

В закладки

от 58 715 руб. Наличие: Снято с производства Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Линейный актуатор HTW10A представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.

Линейные актуаторы HTW10A широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.

Особенности:

Корпус из высокопрочного металлического цинкового сплава
При подключении актуатора HTW10A необходимо учитывать, что у этой модели нет встроенных выключателей

Технические характеристики:

Параметр	Значение
Максимальная нагрузка	2000...7500 Н
Длина хода штока (S)	100...400 мм
Максимальная скорость (при полной нагрузке)	3,5...23 мм/с
Максимальная скорость (без нагрузки)	3,4...29,6 мм/с
Минимальный размер для установки	Длина хода штока (S) + 240 мм (S=100...300 мм) Длина хода штока (S) + 250 мм (S=100...400 мм)
Режим работы	2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл	10%
Питание	=12 В или =24 В
Защита	IP65
Сертификация	ISO9001-2008, CE, ROHS
Уровень шума	≤ 60 дБ
Температура эксплуатации	−20...+45°C

Модификации:

Модель	Номинальная нагрузка, Н		Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
Модель	Втягивание	Толкание	Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
HTW10A-XXX-7500	7500	7500	12000	7,8	3,4	3,5
HTW10A-XXX-6000	6000	6000	10000	7	7,9	5,7
HTW10A-XXX-4500	4500	3800	5000	6,4	19,2	11,8
HTW10A-XXX-2000	2000	2000	2000	5,2	29,6	23

XXX − длина хода штока

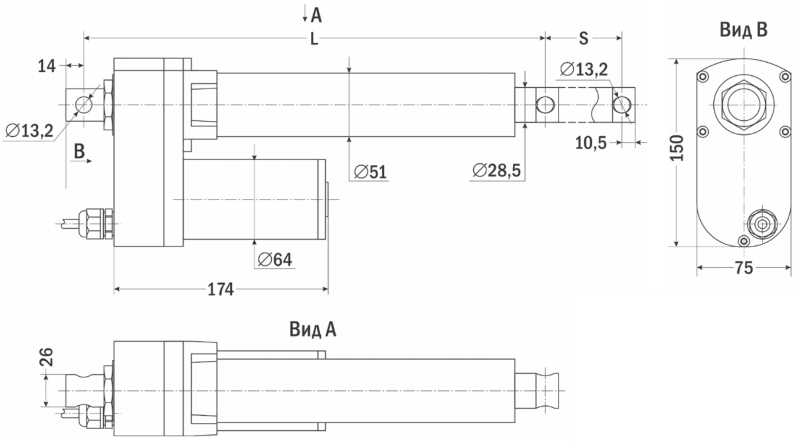

Габаритные размеры

Длина хода штока, мм	L, мм	S, мм	Габаритные размеры, мм	Вес, г
100	340	100	150×75×364,5
200	440	200	150×75×464,5	5350
300	540	300	150×75×564,5
400	650	400	150×75×674,5	6210

Версия: 2023-05-12-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.05.2023	0.39 Мб

Артикул	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость
=24 =12	400 300 200 100	7500 7000 6500 6000 4500 2000

Артикул	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость
G90331	=24	400	7500	120 дней	65238 руб. – +
G90332	=12	400	7500	120 дней	65238 руб. – +
G90333	=24	300	7500	120 дней	65238 руб. – +
G90334	=12	300	7500	120 дней	65238 руб. – +
G90335	=24	200	7500	120 дней	58715 руб. – +
G90336	=12	200	7500	120 дней	58715 руб. – +
G90337	=24	100	7500	120 дней	58715 руб. – +
G90338	=12	100	7500	120 дней	58715 руб. – +
G90339	=24	200	7000	Снято с производства	58715 руб. – +
G90340	=24	400	6500	Снято с производства	65238 руб. – +
G90341	=12	400	6500	Снято с производства	65238 руб. – +
G90342	=24	300	6500	120 дней	65238 руб. – +
G90343	=12	300	6500	120 дней	65238 руб. – +
G90344	=24	200	6500	Снято с производства	58715 руб. – +
G90345	=12	200	6500	Снято с производства	58715 руб. – +
G90346	=24	100	6500	120 дней	58715 руб. – +
G90347	=12	100	6500	120 дней	58715 руб. – +
G90348	=24	400	6000	Снято с производства	65238 руб. – +
G90349	=12	400	6000	120 дней	65238 руб. – +
G90350	=24	300	6000	120 дней	65238 руб. – +
G90351	=12	300	6000	120 дней	65238 руб. – +
G90352	=24	200	6000	Снято с производства	58715 руб. – +
G90353	=12	200	6000	120 дней	58715 руб. – +
G90354	=24	100	6000	120 дней	58715 руб. – +
G90355	=12	100	6000	120 дней	58715 руб. – +
G90356	=24	400	4500	120 дней	65238 руб. – +
G90357	=12	400	4500	120 дней	65238 руб. – +
G90358	=24	300	4500	120 дней	65238 руб. – +
G90359	=12	300	4500	120 дней	65238 руб. – +
G90360	=24	200	4500	120 дней	58715 руб. – +
G90361	=12	200	4500	120 дней	58715 руб. – +
G90362	=24	100	4500	120 дней	58715 руб. – +
G90363	=12	100	4500	120 дней	58715 руб. – +
G90364	=24	400	2000	120 дней	65238 руб. – +
G90365	=12	400	2000	120 дней	65238 руб. – +
G90366	=24	300	2000	120 дней	65238 руб. – +
G90367	=12	300	2000	120 дней	65238 руб. – +
G90368	=24	200	2000	120 дней	58715 руб. – +
G90369	=12	200	2000	120 дней	58715 руб. – +
G90370	=24	100	2000	120 дней	58715 руб. – +
G90371	=12	100	2000	120 дней	58715 руб. – +
