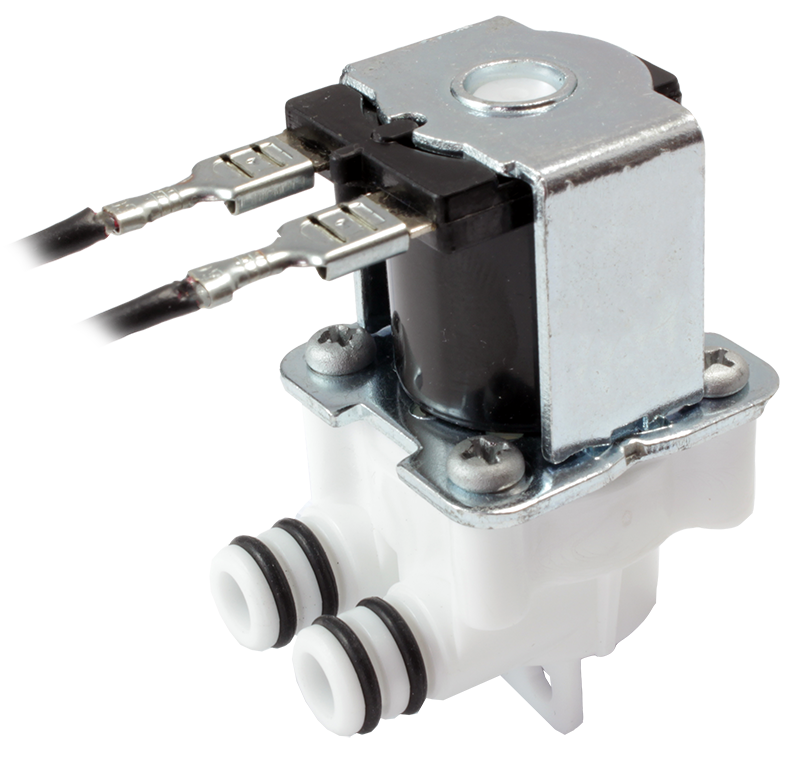

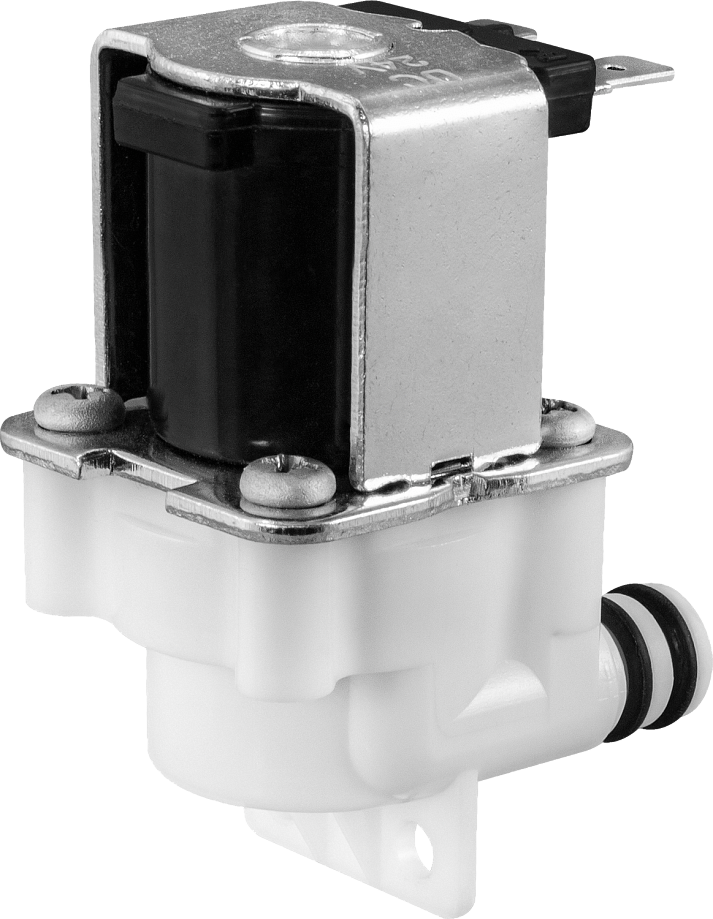

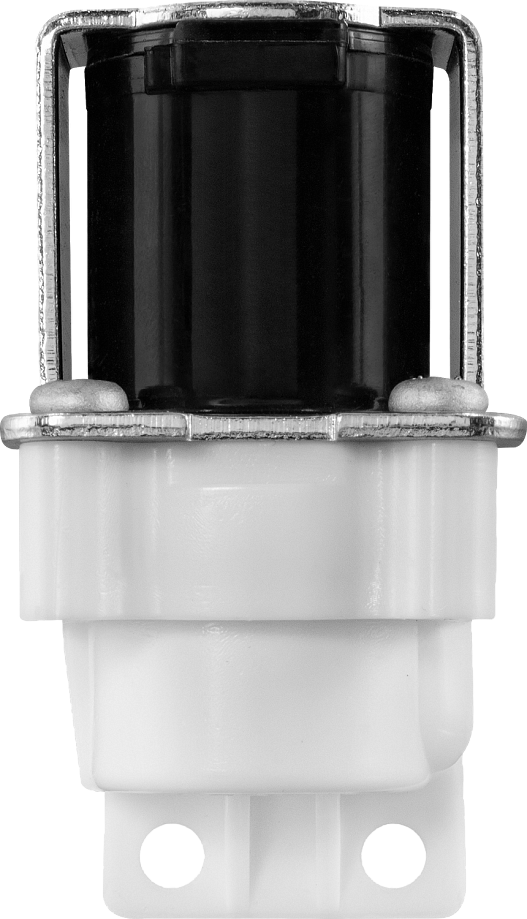

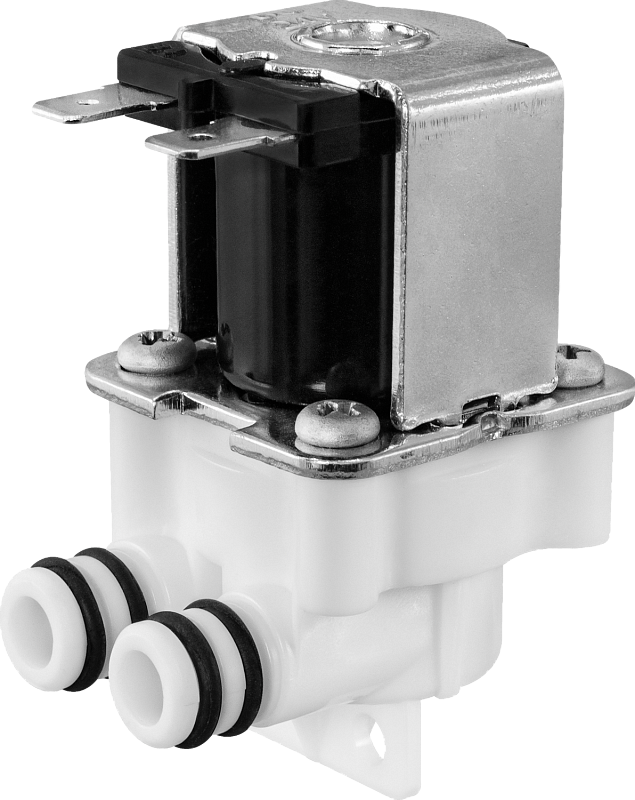

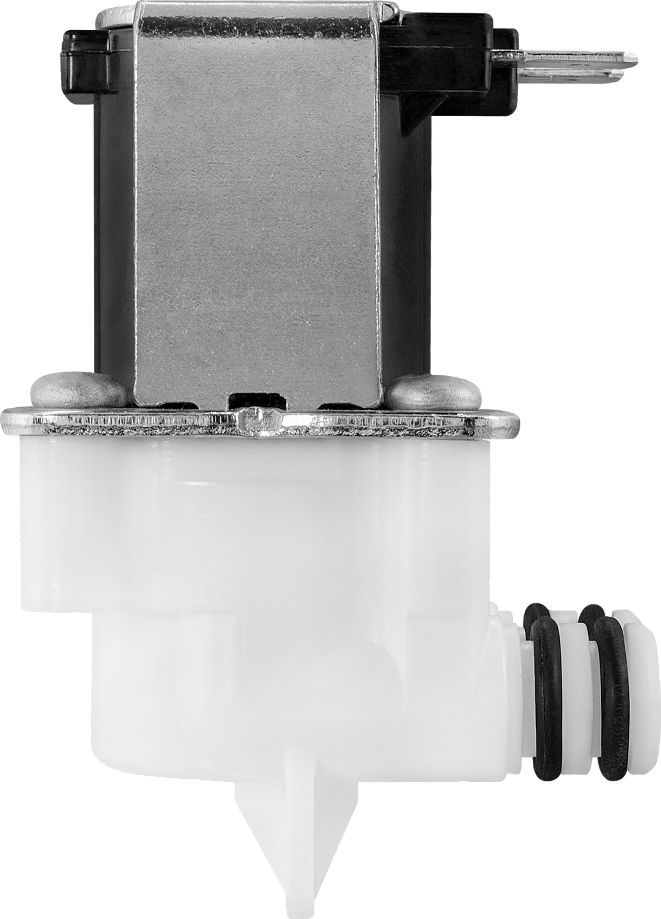

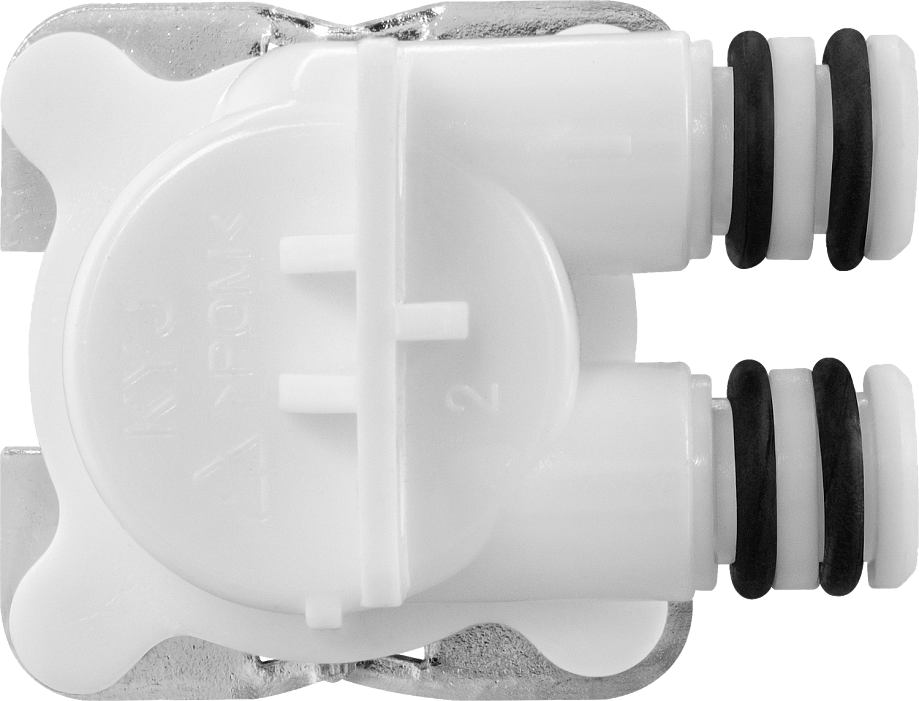

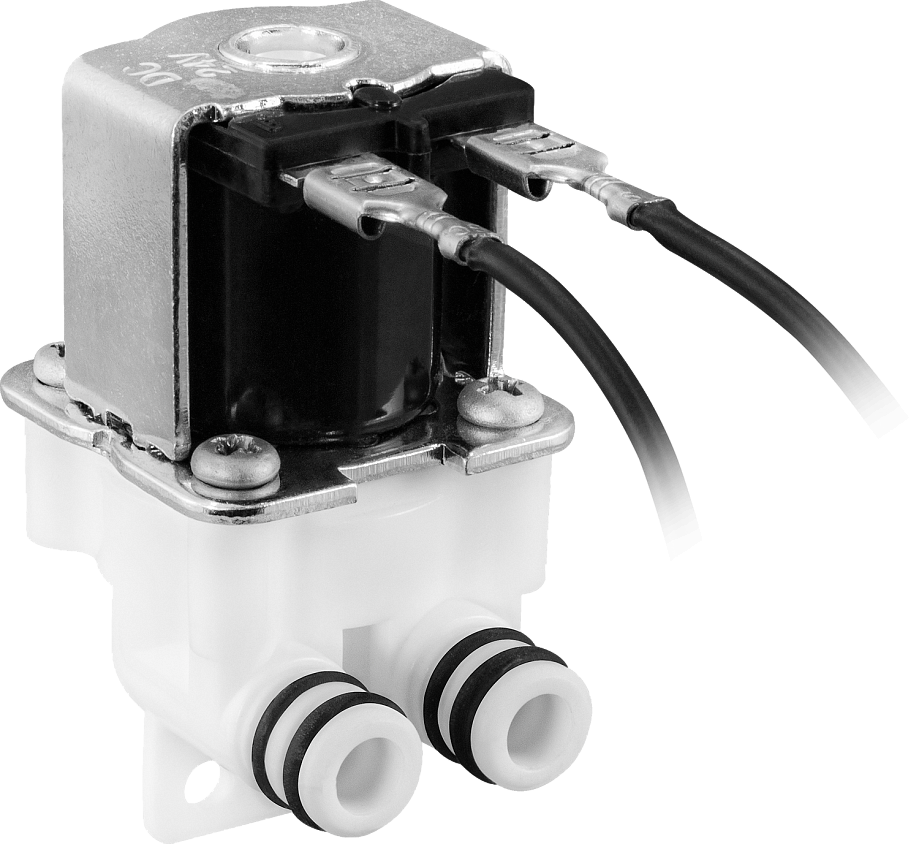

Клапан нормально закрытый AR-YCWS10-11PU

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла
Температура рабочей среды: –10...+80°C
Рабочее давление: 0,02...0,8 MПa
Диаметр условного прохода: 5 мм
Материал корпуса: полиацеталь
Материал уплотнения: силикон
Присоединение: 2 штуцера ∅10,5 мм

В закладки

877 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-11PU для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS10-11-FC
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Пониженное энергопотребление
Компактный размер
Ламели для подключения в комплекте

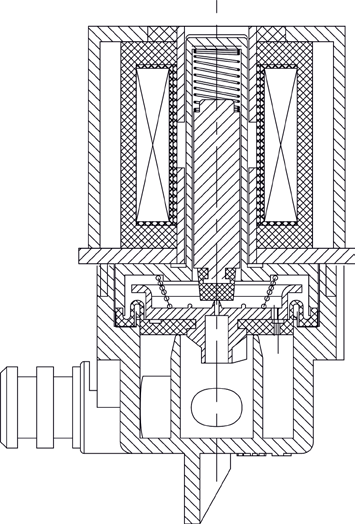

Принцип действия и область применения:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа изделия, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла
Материал	Корпуса	Полиацеталь
	Уплотнения	Силикон
Температура рабочей среды		−10...+80°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		5 мм
Присоединение		2 штуцера ∅10,5 мм
Катушка		SA41B, IP20
Питание		~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность		5 ВА (АС), 5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-11PU-5-d10,5-CLQ	5	0,85	2 штуцера ∅10,5 мм	0,02	0,8	100

Расшифровка обозначения клапана AR-YCWS10-11PU-5-d10,5-XYZ:
AR-YCWS10-11PU – модель клапана.
5 — диаметр условного прохода, мм.
d10,5 — внешний диаметр штуцера, мм.
X – присоединение: C – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

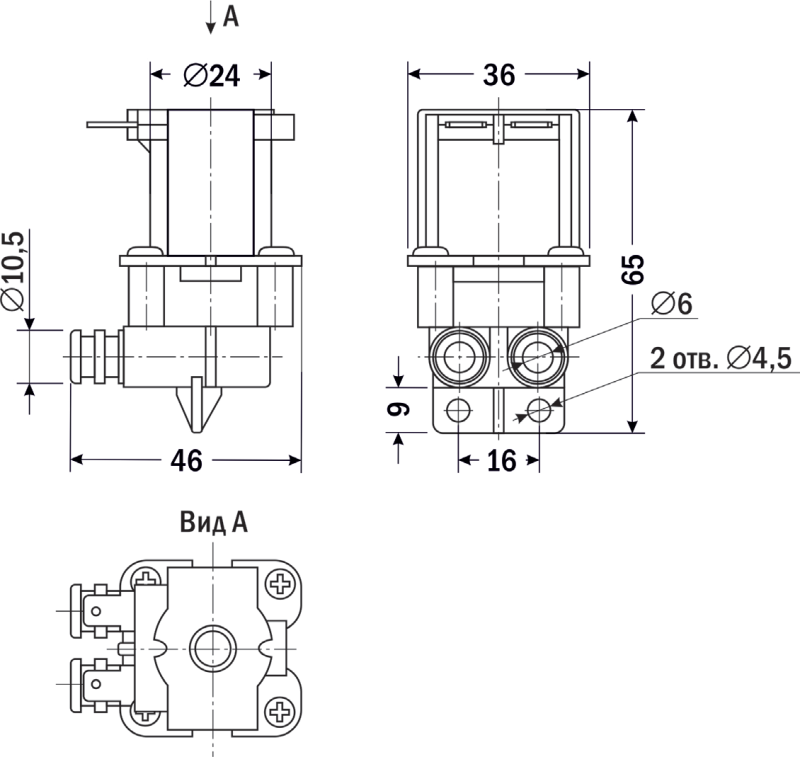

Габаритные размеры

Версия: 2023-12-05-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.74 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =36 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
M70130	~220	Со склада (комплектация 1..72 часа)	877 руб. – +
M70131	~110	Со склада (комплектация 1..72 часа)	877 руб. – +
M70132	~24	Со склада (комплектация 1..72 часа)	877 руб. – +
M70133	=36	Со склада (комплектация 1..72 часа)	877 руб. – +
M70134	=24	Со склада	877 руб. – +
M70135	=12	Со склада	877 руб. – +
M70136	=6	Со склада (комплектация 1..72 часа)	877 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
M70130	~220	Со склада (комплектация 1..72 часа)	877 руб. – +
M70131	~110	Со склада (комплектация 1..72 часа)	877 руб. – +
M70132	~24	Со склада (комплектация 1..72 часа)	877 руб. – +
M70133	=36	Со склада (комплектация 1..72 часа)	877 руб. – +
M70134	=24	Со склада	877 руб. – +
M70135	=12	Со склада	877 руб. – +
M70136	=6	Со склада (комплектация 1..72 часа)	877 руб. – +

Отзывы на этот товар пока отсутствуют.
