Датчик расхода бескорпусный с импульсным выходом ДРУ-ПБ-63

Прибор для учета суммарного или текущего расхода воды

Рабочая среда: питьевая вода и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,75 МПа
Температура рабочей среды: 0...+80°C
Расход: от 0,3...4 до 3...45 л/мин (в зависимости от модели)
Импульсный выход: от 200...540 до 520...594 имп./л (в зависимости от модели)
Расстояние срабатывания: ≤5...15 мм (в зависимости от модели)

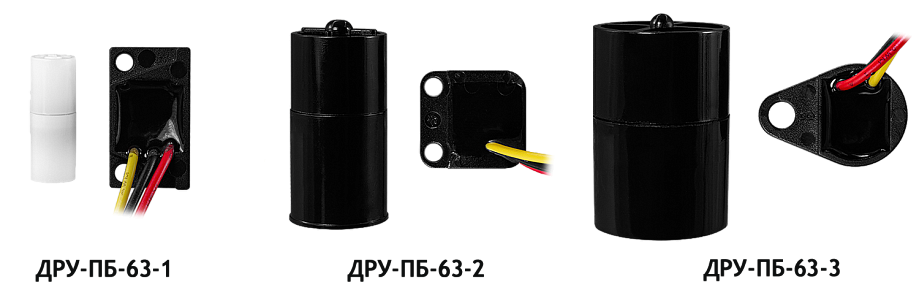

Три типоразмера: для труб с внутренним диаметром 8 мм, 16 мм, 22 мм
Питание: =4...24 В
Материал датчика: пластик ABS
Материал монтажной вставки: полиацеталь
Монтажное положение: универсальное

В закладки

от 262 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Датчик расхода с импульсным выходом ДРУ-ПБ-63 предназначен для учета суммарного или текущего расхода воды. Внутри монтажной вставки, которая помещается в трубу, находится крыльчатка, которая вращается с частотой, прямо пропорциональной интенсивности потока. Датчик расхода, расположенный снаружи трубы, генерирует импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (ВЕХА-Т) или счетчиками импульсов (ВЕХА-С).

Особенности:

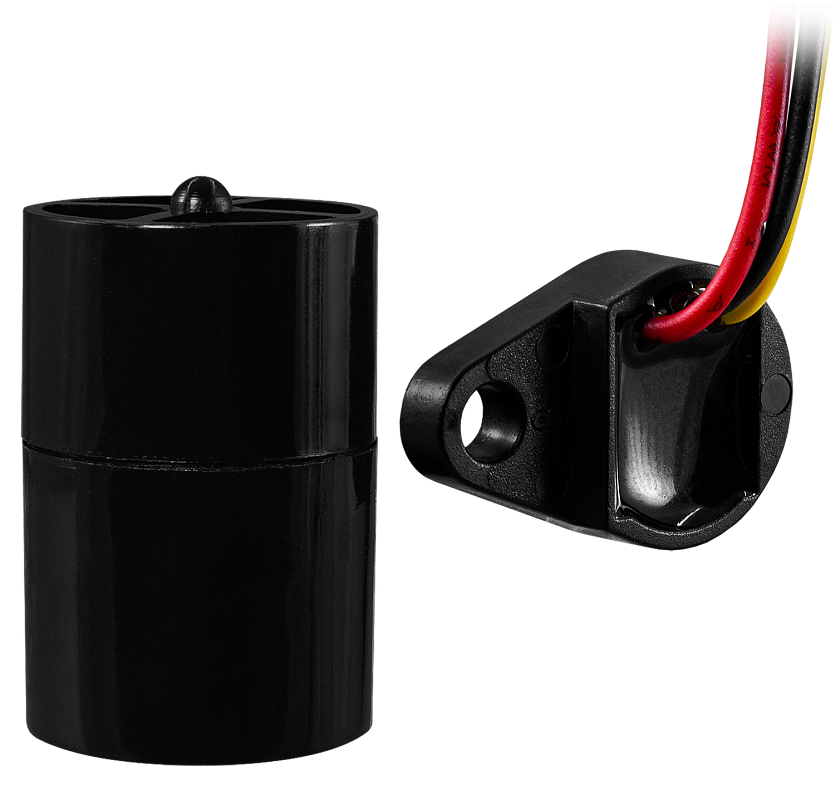

Бескорпусный, состоит из датчика и монтажной вставки
Монтаж в любую подходящую трубу.
Импульсный выход, тип NPN.

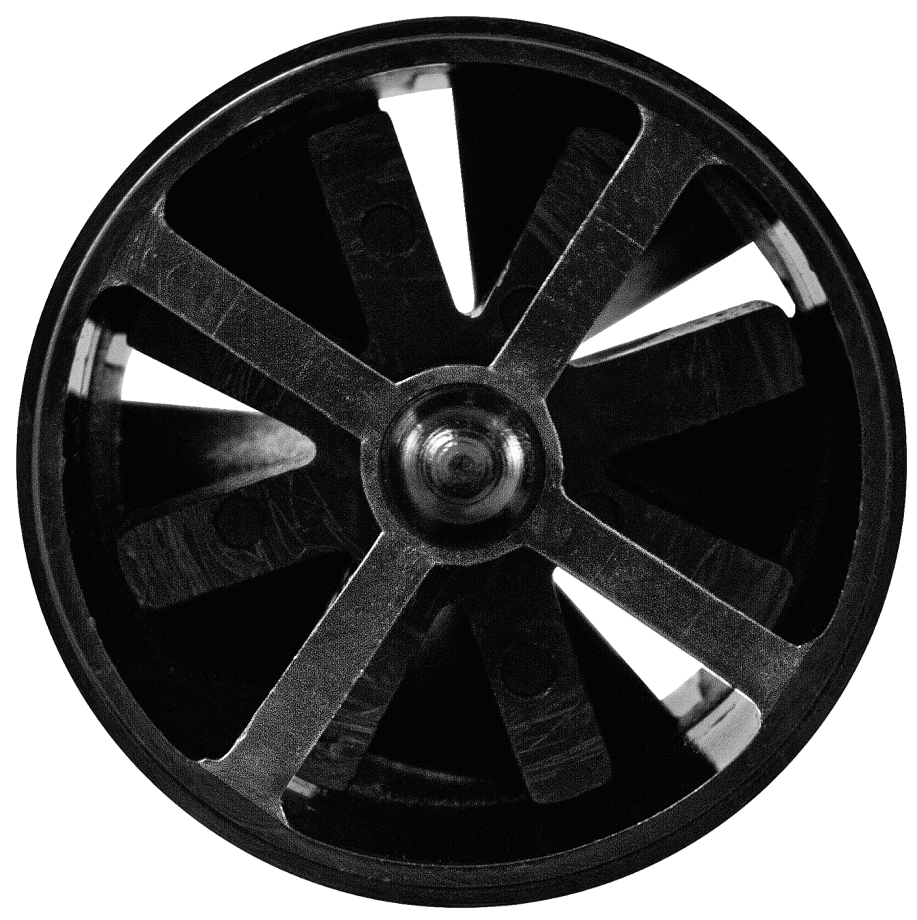

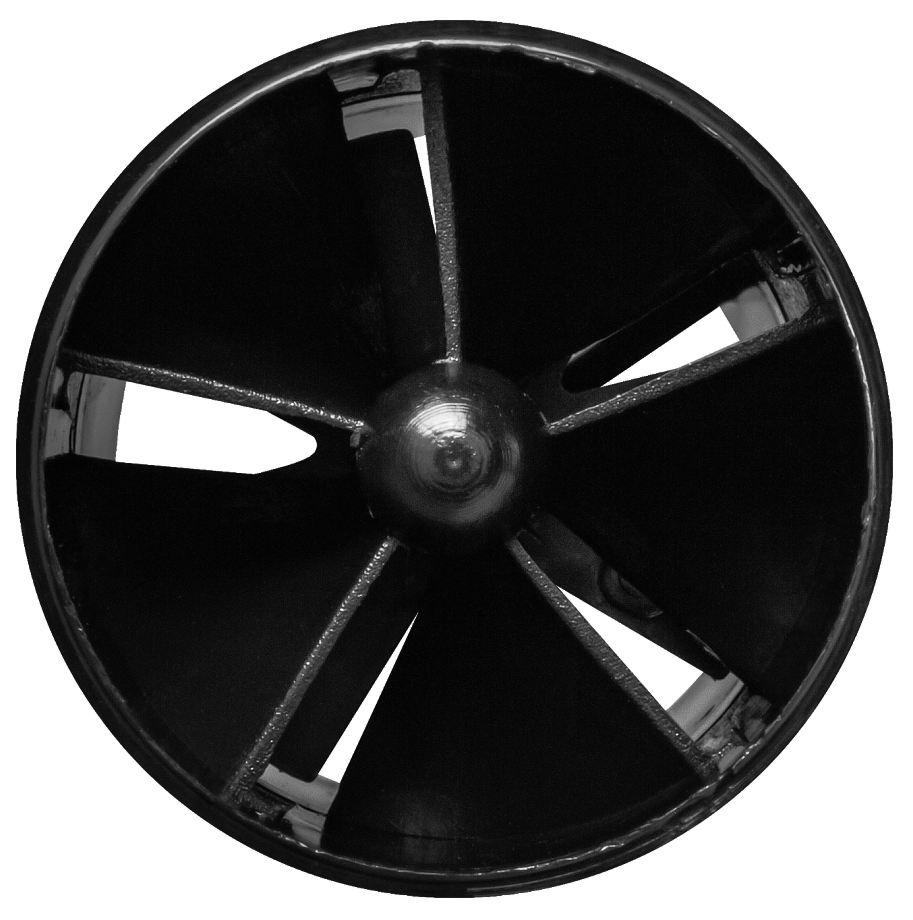

Для корректной работы датчика расхода монтажная вставка должна быть правильно ориентирована относительно направления потока (торец с крестовиной – выход потока, противоположный торец – вход потока, см. фото)
Универсальное монтажное положение: горизонтальное и вертикальное
Степень пылевлагозащиты датчика: IP67

Принцип работы и монтаж:

1. В трубу из немагнитного материала помещается монтажная вставка, внутри которой расположена крыльчатка с разнополярными магнитами.

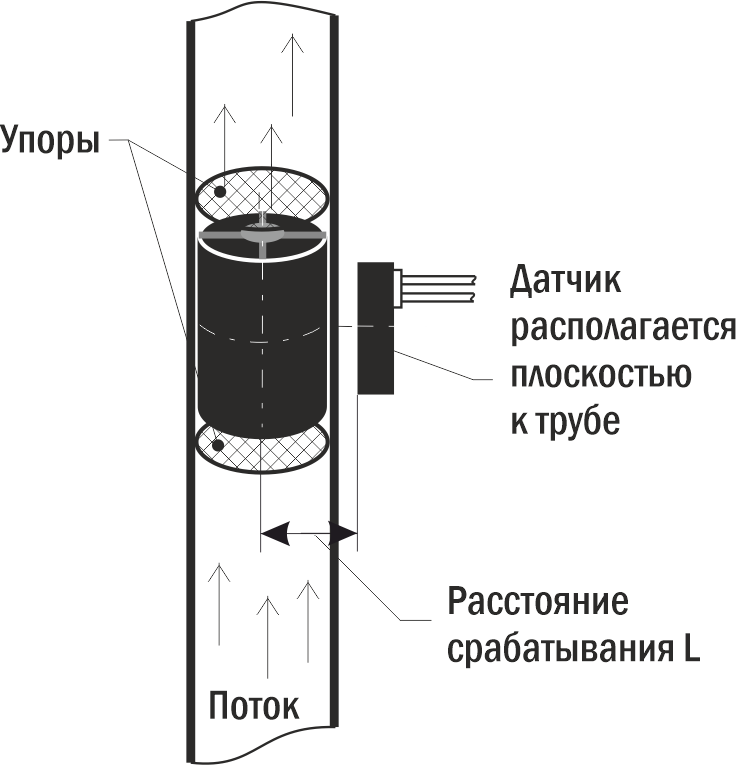

2. Каждый ее оборот отсчитывает фиксированное количество воды. В результате вращения крыльчатки создается магнитное поле, передаваемое на датчик Холла, закрепленный снаружи трубы напротив места расположения вставки, плоскостью к трубе (см. рисунок).
3. Расстояние срабатывания замеряется между краем корпуса датчика и осью монтажной вставки (см. рисунок).
4. На считывающее устройство выдается импульс – сигнал определенной частоты, пропорциональной интенсивности потока.
5. Положение монтажной вставки внутри трубы должно быть ограничено упорами (например, сеткой) снизу и сверху (см. рисунок).
6. Внимание! Внутренний диаметр трубы должен совпадать с диаметром вставки, чтобы весь отслеживаемый поток проходил через крыльчатку

Для защиты крыльчатки от попадания инородных частиц рекомендуется установить фильтр механической очистки перед первым по ходу движения потока упором.

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПБ-63-1	ДР-ПБ-63-2	ДР-ПБ-63-3
Для труб с внутренним диаметром	8 мм	16 мм	22 мм
Рабочая среда	Питьевая вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание, ток	=4...24 В, 10 мА
Температура рабочей среды	0...+80°C
Расход	0,3...3 л/мин	2...45 л/мин	4...45 л/мин
Импульсный выход	200...520 ± 10% имп./л	480...594 ± 10% имп./л	540...594 ± 10% имп./л
Формула расчета частоты импульсов*	F = (10Q - 4) ± 10%
Расстояние срабатывания (L)	≤ 5 мм	≤ 10 мм	≤ 15 мм
Степень пылевлагозащиты датчика	IP67
Длина провода	330 мм
Материал датчика	Пластик ABS
Материал монтажной вставки	Полиацеталь
Монтажное положение	Универсальное
Габаритные размеры - датчика - монтажной вставки	25×14×6 мм ∅8×21 мм	18×19×7 мм ∅16×35 мм	17×25×6 мм ∅22×34 мм
Вес комплекта	12 г	21 г	28 г

*F = частота, Гц; Q = расход, л/мин

Габаритные размеры

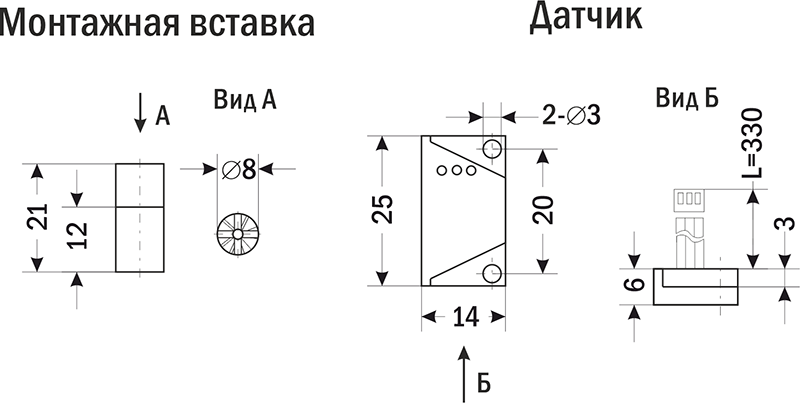

ДРУ-ПБ-63-1

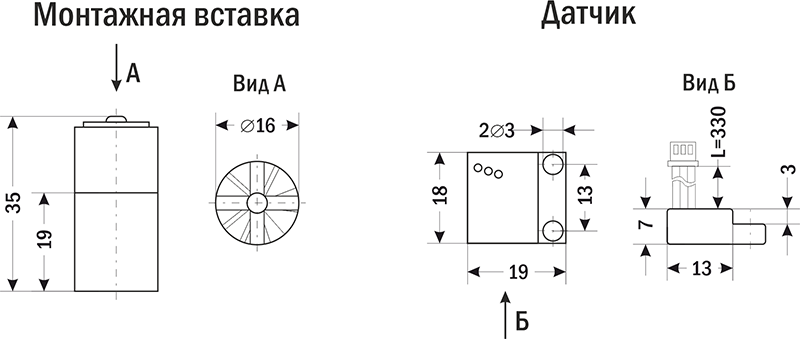

ДРУ-ПБ-63-2

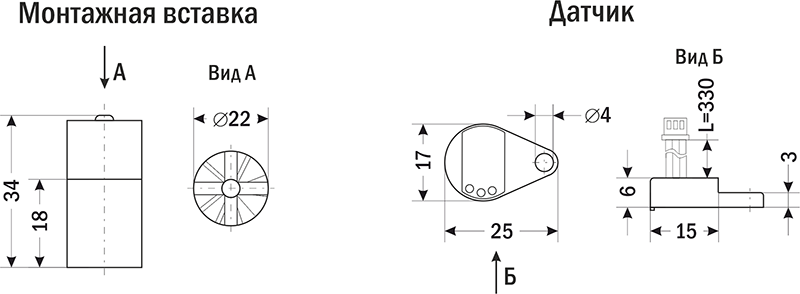

ДРУ-ПБ-63-3

Версия: 2023-06-29-ЛВС
