Датчики расхода с импульсным выходом ДРУ-ПП-96-20 предназначены для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (
ВЕХА-Т) или счетчиками импульсов (
ВЕХА-С).
Особенности:
- Импульсный выход, тип NPN
- Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Универсальное монтажное положение: горизонтальное или вертикальное
- Степень пылевлагозащиты: IP55
Технические характеристики:
Параметр | Значение |
Рабочая среда
| Вода и другие неагрессивные жидкости
|
Максимальное давление рабочей среды | 1,75 МПа
|
Питание
| =5...24 В
|
Температура рабочей среды | −10...+95°C |
Расход
| 2...30 л/мин |
Тип выхода | NPN |
Импульсный выход
| 270 ± 10% имп./л
|
Формула расчета частоты импульсов | F = 4,5Q ± 10% (F = частота, Гц; Q = расход, л/мин)
|
Степень пылевлагозащиты | IP55
|
Длина провода | 155 мм
|
Материал | Полипропилен |
Монтажное положение
| Универсальное
|
Присоединение | наруж. G¾" |
Габаритные размеры
| 60×38×36 мм
|
Вес
| 63 г
|

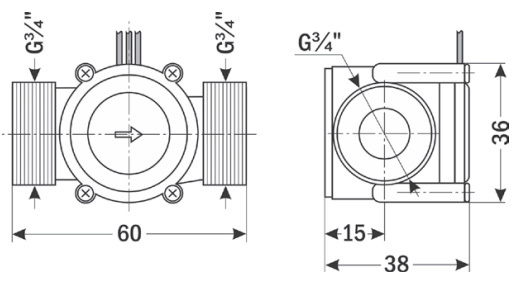

Габаритные размеры
|
|
Версия: 2023-03-15-ЛВС
