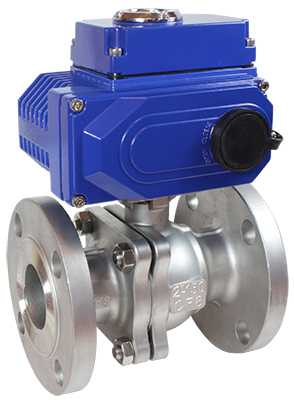

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР1

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F4"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 26 813 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (35)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½"...F4"

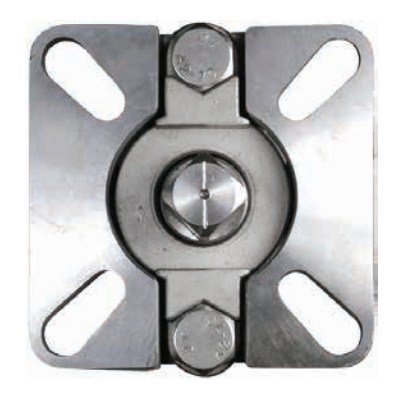

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2Ф-015 FSP	15	20	F½"	9×9	2300
КПР-2Ф-020 FSP	20	38	F¾"	9×9	3000
КПР-2Ф-025 FSP	25	69	F1"	11×11	3600
КПР-2Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-2Ф-040 FSP	40	144	F1½"	14×14	6200
КПР-2Ф-050 FSP	50	229	F2"	14×14	8000
КПР-2Ф-065 FSP	65	404	F2½"	17×17	11 100
КПР-2Ф-080 FSP	80	573	F3"	17×17	13 700
КПР-2Ф-100 FSP	100	936	F4"	17×17	17 100
КПР-2Ф-125 FSP	125	1200	F5"	24×24	31 800
КПР-2Ф-150 FSP	150	1900	F6"	24×24	42 800

Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

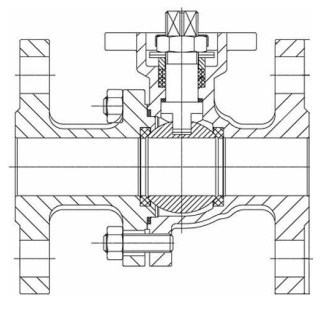

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	b	C	D1	D2	D3	E×E	f	H	L	M×M	K	N	n-∅ d
КПР-2Ф-015	F½"	15	16	11	44	65	93	44×44	2	97	115	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-020	F¾"	20	18	14	57	75	104	44×44	2	106	120	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-025	F1"	25	18	11	67,5	85	114	50×50	2	117	124	11×11	42 (F04)	50 (F05)	4-14
КПР-2Ф-032	F1¼"	32	16	12	78	102	141	49×49	2	143	131	11×11	42 (F04)	50 (F05)	4-18
КПР-2Ф-040	F1½"	40	17,5	18	88	110	150	68×68	2	154	138	14×14	50 (F05)	70 (F07)	4-18
КПР-2Ф-050	F2"	50	20	14	101	125	163	69×69	3	166	150	14×14	50 (F05)	70 (F07)	4-18
КПР-2Ф-065	F2½"	65	18,5	18	122	145	185	95×95	3	193	170	17×17	70 (F07)	102 (F10)	4-18
КПР-2Ф-080	F3"	80	21	21	137	160	198	96×96	3,5	213	182	17×17	70 (F07)	102 (F10)	8-18
КПР-2Ф-100	F4"	100	20,5	24	156	180	217	95×95	3	246	191	17×17	70 (F07)	102 (F10)	8-18
КПР-2Ф-125	F5"	125	23	38	188	210	248	125×125	4	296	327	24×24	102 (F10)	125 (F12)	8-18
КПР-2Ф-150	F6"	150	22,5	38	213	240	283	126×126	3	331	350	24×24	102 (F10)	125 (F12)	8-22

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.86 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100 125 150	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-008 ЭПР1-015 ЭПР1-060 ЭПР1-100

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67758	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26813 руб. – +
O67762	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	26813 руб. – +
O67776	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	32798 руб. – +
O67766	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32133 руб. – +
O67782	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	38118 руб. – +
O67759	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28391 руб. – +
O67763	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28391 руб. – +
O67777	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34376 руб. – +
O67767	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	33711 руб. – +
O67783	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	39696 руб. – +
O67760	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32145 руб. – +
O67764	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	32145 руб. – +
O67778	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	38130 руб. – +
O67768	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	37465 руб. – +
O67784	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	43450 руб. – +
O67761	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	35820 руб. – +
O67765	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	35820 руб. – +
O67779	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	41805 руб. – +
O67769	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	41140 руб. – +
O67785	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	47125 руб. – +
O67789	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	56813 руб. – +
O67781	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	51825 руб. – +
O67793	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	56813 руб. – +
O67787	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	57145 руб. – +
O67797	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	62133 руб. – +
O67790	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	71671 руб. – +
O67800	65	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	95943 руб. – +
O67794	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	71671 руб. – +
O67803	65	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	95943 руб. – +
O67798	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	76991 руб. – +
O67802	100	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	112945 руб. – +
O67805	100	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	112945 руб. – +
O67812	100	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	118265 руб. – +
O67813	125	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	153271 руб. – +
O67814	150	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	182645 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67758	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26813 руб. – +
O67770	15	~380 В	ЭПР1-008	120 дней	32798 руб. – +
O67762	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	26813 руб. – +
O67776	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	32798 руб. – +
O67766	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32133 руб. – +
O67782	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	38118 руб. – +
O67759	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28391 руб. – +
O67771	20	~380 В	ЭПР1-008	120 дней	34376 руб. – +
O67763	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28391 руб. – +
O67777	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34376 руб. – +
O67767	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	33711 руб. – +
O67783	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	39696 руб. – +
O67760	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32145 руб. – +
O67772	25	~380 В	ЭПР1-008	120 дней	38130 руб. – +
O67764	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	32145 руб. – +
O67778	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	38130 руб. – +
O67768	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	37465 руб. – +
O67784	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	43450 руб. – +
O67761	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	35820 руб. – +
O67773	32	~380 В	ЭПР1-008	120 дней	41805 руб. – +
O67765	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	35820 руб. – +
O67779	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	41805 руб. – +
O67769	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	41140 руб. – +
O67785	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	47125 руб. – +
O67774	40	~380 В	ЭПР1-008	120 дней	46031 руб. – +
O67788	40	~380 В	ЭПР1-015	120 дней	51019 руб. – +
O67780	40	~220 B	ЭПР1-008	120 дней	46031 руб. – +
O67792	40	~220 B	ЭПР1-015	120 дней	51019 руб. – +
O67786	40	=24 В	ЭПР1-008	120 дней	51351 руб. – +
O67796	40	=24 В	ЭПР1-015	120 дней	56339 руб. – +
O67775	50	~380 В	ЭПР1-008	120 дней	51825 руб. – +
O67789	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	56813 руб. – +
O67781	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	51825 руб. – +
O67793	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	56813 руб. – +
O67787	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	57145 руб. – +
O67797	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	62133 руб. – +
O67790	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	71671 руб. – +
O67800	65	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	95943 руб. – +
O67794	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	71671 руб. – +
O67803	65	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	95943 руб. – +
O67798	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	76991 руб. – +
O67806	65	=24 В	ЭПР1-060	120 дней	101263 руб. – +
O67791	80	~380 В	ЭПР1-015	120 дней	81072 руб. – +
O67801	80	~380 В	ЭПР1-060	120 дней	105344 руб. – +
O67795	80	~220 B	ЭПР1-015	120 дней	81072 руб. – +
O67804	80	~220 B	ЭПР1-060	120 дней	105344 руб. – +
O67799	80	=24 В	ЭПР1-015	120 дней	86392 руб. – +
O67807	80	=24 В	ЭПР1-060	120 дней	110664 руб. – +
O67802	100	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	112945 руб. – +
O67809	100	~380 В	ЭПР1-100	120 дней	118265 руб. – +
O67805	100	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	112945 руб. – +
O67812	100	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	118265 руб. – +
O67808	100	=24 В	ЭПР1-060	120 дней	118265 руб. – +
O67815	100	=24 В	ЭПР1-100	120 дней	123585 руб. – +
O67810	125	~380 В	ЭПР1-100	120 дней	153271 руб. – +
O67813	125	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	153271 руб. – +
O67816	125	=24 В	ЭПР1-100	120 дней	158591 руб. – +
O67811	150	~380 В	ЭПР1-100	120 дней	182645 руб. – +
O67814	150	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	182645 руб. – +
O67817	150	=24 В	ЭПР1-100	120 дней	187965 руб. – +
