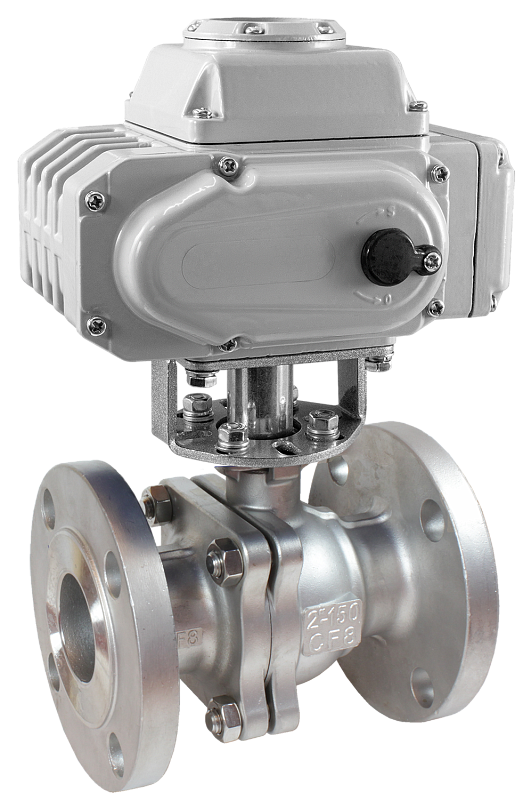

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР7

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½″..F4″

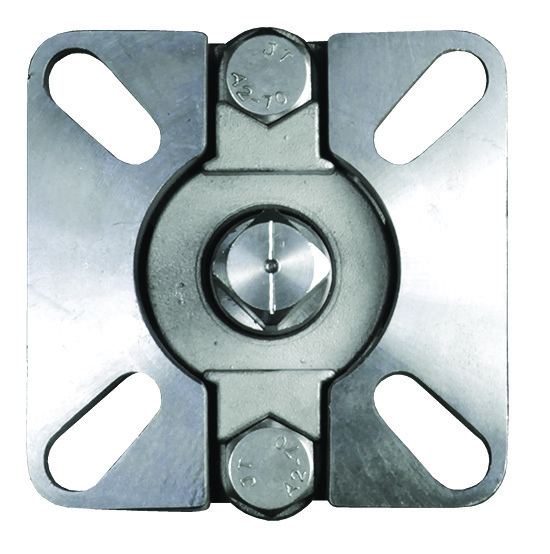

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 29 806 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводеОсобенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½″...F4"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2Ф-015 FSP	15	20	F½"	9×9	2300
КПР-2Ф-020 FSP	20	38	F¾"	9×9	3000
КПР-2Ф-025 FSP	25	69	F1"	11×11	3600
КПР-2Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-2Ф-040 FSP	40	144	F1½"	14×14	6200
КПР-2Ф-050 FSP	50	229	F2"	14×14	8000
КПР-2Ф-065 FSP	65	404	F2½"	17×17	11 100
КПР-2Ф-080 FSP	80	573	F3"	17×17	13 700
КПР-2Ф-100 FSP	100	936	F4"	17×17	17 100

Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

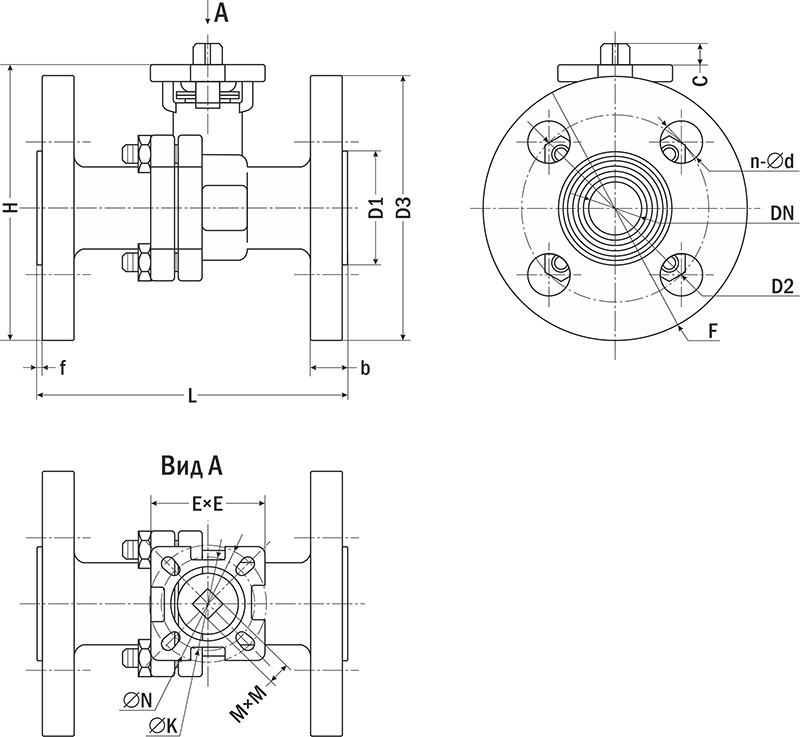

Габаритные размеры

Модель КПР-2Ф	Размеры, мм
Модель КПР-2Ф	DN	F	b	C	D1	D2	D3	E×E	f	H	L	M×M	N	K	n-∅ d
-015	15	F½"	16	11	44	65	93	44×44	2	97	115	9×9	42 (F04)	36 (F03)	4-14
-020	20	F¾"	18	14	57	75	104	44×44	2	106	120	9×9	42 (F04)	36 (F03)	4-14
-025	25	F1"	18	11	67,5	85	114	50×50	2	117	124	11×11	42 (F04)	50 (F05)	4-14
-032	32	F1¼"	16	12	78	102	141	49×49	2	143	131	11×11	42 (F04)	50 (F05)	4-18
-040	40	F1½"	17,5	18	88	110	150	68×68	2	154	138	14×14	50 (F05)	70 (F07)	4-18
-050	50	F2"	20	14	101	125	163	69×69	3	166	150	14×14	50 (F05)	70 (F07)	4-18
-065	65	F2½"	18,5	18	122	145	185	95×95	3	193	170	17×17	70 (F07)	102 (F10)	4-18
-080	80	F3"	21	21	137	160	198	96×96	3,5	213	182	17×17	70 (F07)	102 (F10)	8-18
-100	100	F4"	20,5	24	156	180	217	95×95	3	246	191	17×17	70 (F07)	102 (F10)	8-18

Версия: 2024-02-16-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.86 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63126	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	29806 руб. – +
O63109	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	31900 руб. – +
O63127	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31384 руб. – +
O63110	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33478 руб. – +
O63128	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	35138 руб. – +
O63111	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	37232 руб. – +
O63115	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	43267 руб. – +
O63129	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	38813 руб. – +
O63112	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	40907 руб. – +
O63116	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	46942 руб. – +
O63131	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	48833 руб. – +
O63114	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	50927 руб. – +
O63118	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	56962 руб. – +
O63119	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	71820 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63126	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	29806 руб. – +
O63109	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	31900 руб. – +
O63127	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31384 руб. – +
O63110	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33478 руб. – +
O63128	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	35138 руб. – +
O63132	25	~220 В	ЭПР7-010	Нет	120 дней	40624 руб. – +
O63111	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	37232 руб. – +
O63115	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	43267 руб. – +
O63129	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	38813 руб. – +
O63133	32	~220 В	ЭПР7-010	Нет	120 дней	44299 руб. – +
O63112	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	40907 руб. – +
O63116	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	46942 руб. – +
O63130	40	~220 В	ЭПР7-005	Нет	120 дней	43039 руб. – +
O63134	40	~220 В	ЭПР7-010	Нет	120 дней	48525 руб. – +
O63138	40	~220 В	ЭПР7-025	Нет	120 дней	60076 руб. – +
O63113	40	=24 В	Нет	ЭПР7-005	120 дней	45133 руб. – +
O63117	40	=24 В	Нет	ЭПР7-010	120 дней	51168 руб. – +
O63121	40	=24 В	Нет	ЭПР7-025	120 дней	63873 руб. – +
O63131	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	48833 руб. – +
O63135	50	~220 В	ЭПР7-010	Нет	120 дней	54319 руб. – +
O63139	50	~220 В	ЭПР7-025	Нет	120 дней	65870 руб. – +
O63114	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	50927 руб. – +
O63118	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	56962 руб. – +
O63122	50	=24 В	Нет	ЭПР7-025	120 дней	69667 руб. – +
O63136	65	~220 В	ЭПР7-010	Нет	120 дней	69177 руб. – +
O63140	65	~220 В	ЭПР7-025	Нет	120 дней	80728 руб. – +
O63119	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	71820 руб. – +
O63123	65	=24 В	Нет	ЭПР7-025	120 дней	84525 руб. – +
O63137	80	~220 В	ЭПР7-010	Нет	120 дней	78578 руб. – +
O63141	80	~220 В	ЭПР7-025	Нет	120 дней	90129 руб. – +
O63120	80	=24 В	Нет	ЭПР7-010	120 дней	81221 руб. – +
O63124	80	=24 В	Нет	ЭПР7-025	120 дней	93926 руб. – +
O63142	100	~220 В	ЭПР7-025	Нет	120 дней	97730 руб. – +
O63125	100	=24 В	Нет	ЭПР7-025	120 дней	101527 руб. – +

Отзывы на этот товар пока отсутствуют.
