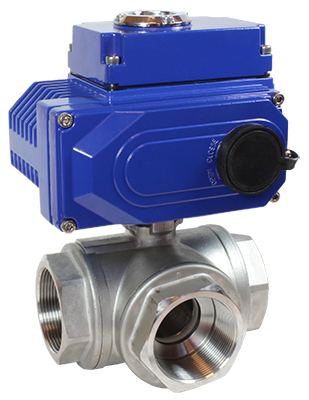

Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР1

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: универсальный (Т-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½″...G2″
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 21 499 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (30)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР1 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	Т (универсальный)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...50 мм
Присоединение крана	Резьбовое G½"...G2"

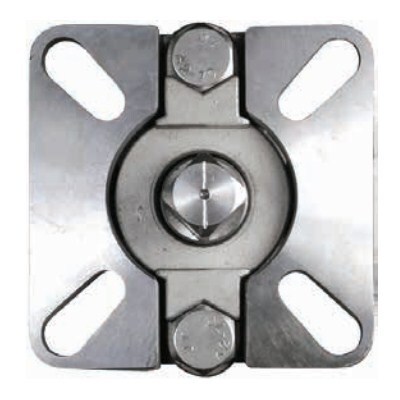

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-Т-015/12-GSP	15	20	½"	9×9	480
КПР-Т3-Т-020/15-GSP	20	38	¾"	9×9	680
КПР-Т3-Т-025/18-GSP	25	69	1"	11×11	1030
КПР-Т3-Т-032/25-GSP	32	93	1¼"	11×11	1950
КПР-Т3-Т-040/32-GSP	40	144	1½"	14×14	3270
КПР-Т3-Т-050/38-GSP	50	229	2"	14×14	4320

Расшифровка обозначения на примере крана КПР-Т3-Т-015/12-XYZ:
КПР-Т3 – модель крана.
Т – тип крана, универсальный.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-Т

Схема работы

Переключающий кран		Смесительный кран
A. Вход В, С. Выходы		A. Выход В, С. Входы

Положение 1	Положение 2	Положение 1	Положение 2

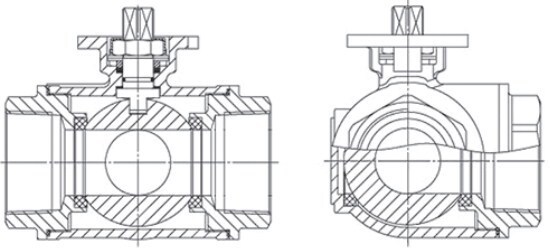

Габаритные размеры

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅ N	∅ K
КПР-Т3-Т-015/12	15	12	½"	63,7	43×43	38	8,5	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-020/15	20	15	¾"	69	43×43	41	9	81,7	40	62	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-025/18	25	18	1"	83,4	48×48	49	12	89,3	44	69	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-032/25	32	25	1¼"	100	48×48	56	11	127	62	94	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-040/32	40	32	1½"	121,5	68×68	67	16	137,4	69	107	14×14	50 (F05)	70 (F07)
КПР-Т3-Т-050/38	50	35	2"	138	68×68	75	16	154	77	120	14×14	50 (F05)	70 (F07)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.09.2024	1 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
15 20 25 32 40 50	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-008 ЭПР1-015

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67668	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	21499 руб. – +
O67672	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	21499 руб. – +
O67686	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	27484 руб. – +
O67676	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26819 руб. – +
O67692	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	32804 руб. – +
O67669	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22590 руб. – +
O67673	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22590 руб. – +
O67687	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	28575 руб. – +
O67677	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27910 руб. – +
O67693	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	33895 руб. – +
O67670	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	24431 руб. – +
O67674	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	24431 руб. – +
O67688	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	30416 руб. – +
O67678	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29751 руб. – +
O67694	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	35736 руб. – +
O67671	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29205 руб. – +
O67675	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	29205 руб. – +
O67689	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	35190 руб. – +
O67679	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34525 руб. – +
O67695	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40510 руб. – +
O67698	40	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	44952 руб. – +
O67690	40	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	39964 руб. – +
O67700	40	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	44952 руб. – +
O67696	40	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	45284 руб. – +
O67702	40	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50272 руб. – +
O67699	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	49452 руб. – +
O67691	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	44464 руб. – +
O67701	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	49452 руб. – +
O67697	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	49784 руб. – +
O67703	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	54772 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67668	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	21499 руб. – +
O67680	15	~380 В	ЭПР1-008	120 дней	27484 руб. – +
O67672	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	21499 руб. – +
O67686	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	27484 руб. – +
O67676	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26819 руб. – +
O67692	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	32804 руб. – +
O67669	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22590 руб. – +
O67681	20	~380 В	ЭПР1-008	120 дней	28575 руб. – +
O67673	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22590 руб. – +
O67687	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	28575 руб. – +
O67677	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27910 руб. – +
O67693	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	33895 руб. – +
O67670	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	24431 руб. – +
O67682	25	~380 В	ЭПР1-008	120 дней	30416 руб. – +
O67674	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	24431 руб. – +
O67688	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	30416 руб. – +
O67678	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29751 руб. – +
O67694	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	35736 руб. – +
O67671	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	29205 руб. – +
O67683	32	~380 В	ЭПР1-008	120 дней	35190 руб. – +
O67675	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	29205 руб. – +
O67689	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	35190 руб. – +
O67679	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34525 руб. – +
O67695	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40510 руб. – +
O67684	40	~380 В	ЭПР1-008	120 дней	39964 руб. – +
O67698	40	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	44952 руб. – +
O67690	40	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	39964 руб. – +
O67700	40	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	44952 руб. – +
O67696	40	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	45284 руб. – +
O67702	40	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50272 руб. – +
O67685	50	~380 В	ЭПР1-008	120 дней	44464 руб. – +
O67699	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	49452 руб. – +
O67691	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	44464 руб. – +
O67701	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	49452 руб. – +
O67697	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	49784 руб. – +
O67703	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	54772 руб. – +
